МИНОБРНАУКИ РОССИИ

САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ

ЭЛЕКТРОТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ «ЛЭТИ»

ИМ. В. И. УЛЬЯНОВА (ЛЕНИНА)

Кафедра ТОР

ОТЧЁТ

по лабораторной работе №7

по дисциплине «Основы метрологии и радиоизмерений»

Тема: Измерение амплитудно-частотных характеристик с помощью генератора и вольтметра.

Студенты гр. фыв		фыв
		фыв
Проверил:		фыв

Санкт-Петербург

фыв

Цель работы. Изучение основных методов исследования амплитудно-частотных характеристик цепей и устройств, измерение характеристик и параметров полосовых фильтров и колебательного контура.

Краткие теоретические сведения. Амплитудно-частотная характеристика (АЧХ) является одним из основных параметров, используемых для анализа работы радиотехнических цепей и устройств. Она показывает, как изменяется передача сигнала через устройство в зависимости от частоты входного сигнала. Для характеристики передачи сигнала часто используют коэффициент передачи, который определяется как отношение выходного сигнала к входному. В свою очередь, затухание (или ослабление) выражает, насколько сигнал ослабляется при прохождении через цепь, и измеряется в децибелах.

В данной лабораторной работе необходимо измерить амплитудно-частотные характеристики различных устройств, используя метод измерения по точкам. Этот метод предполагает подачу на вход устройства сигнала с известной амплитудой и частотой, измерение выходного сигнала и последующее вычисление коэффициента передачи. Измерения проводятся для нескольких частотных точек, после чего строится график зависимости коэффициента передачи от частоты.

Для проведения измерений используется функциональный генератор SFG-71013, который позволяет генерировать гармонический сигнал с высокой точностью. С его помощью подается входной сигнал с известной амплитудой. Выходной сигнал измеряется с помощью милливольтметра GVT-427В, который позволяет определить уровень выходного напряжения в исследуемом устройстве. Лабораторный макет содержит исследуемые полосовые фильтры, а также колебательный контур, для которых необходимо определить характеристики.

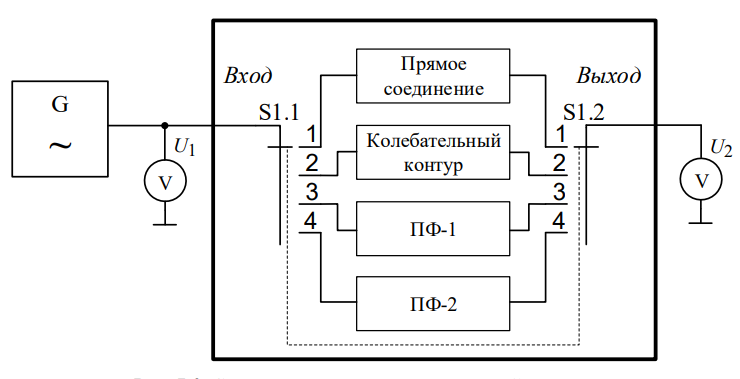

Рисунок 1. Структурная схема измерительной установки.

Одним из важнейших параметров полосовых фильтров является их полоса пропускания, то есть диапазон частот, в котором затухание сигнала не превышает определенного значения, например, 3 дБ. Также определяется коэффициент прямоугольности, который показывает, насколько реальная АЧХ близка к идеальной форме. Помимо этого, измеряется крутизна скатов АЧХ, что позволяет оценить, насколько эффективно фильтр подавляет сигналы за пределами полосы пропускания.

Метод измерения АЧХ по точкам является достаточно точным, но требует значительного времени. Основные источники погрешностей включают нестабильность амплитуды сигнала, погрешности установки частоты, влияние измерительного оборудования и интерполяционные ошибки при построении АЧХ. Для уменьшения погрешностей рекомендуется использовать высокоточные приборы, корректно подбирать диапазоны измерений и учитывать влияние выходного сопротивления генератора.

Обработка результатов измерений.
