МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В.И. Ульянова (Ленина)

Кафедра ТОЭ

отчет

по лабораторной работе №12

по дисциплине «Теоретические основы электротехники»

Тема: ИССЛЕДОВАНИЕ ИСКАЖЕНИЙ ИМПУЛЬСНЫХ СИГНАЛОВ ПРИ ПРОХОЖДЕНИИ ИХ ЧЕРЕЗ ЛИНЕЙНЫЕ ЦЕПИ

Студенты гр. фыв		фыв
		фыв
		фыв
Преподаватель		фыв

Санкт-Петербург

фыв

Протокол наблюдений

1) Исследование искажений в цепи 1-го порядка:

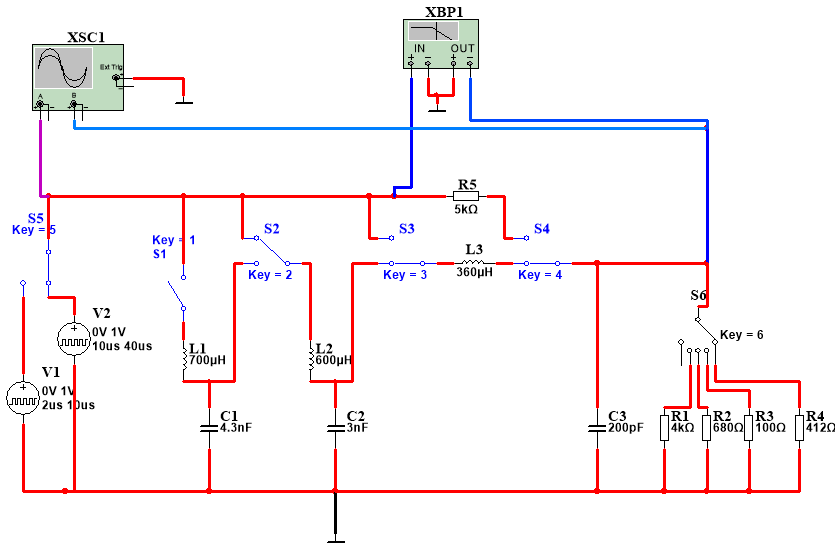

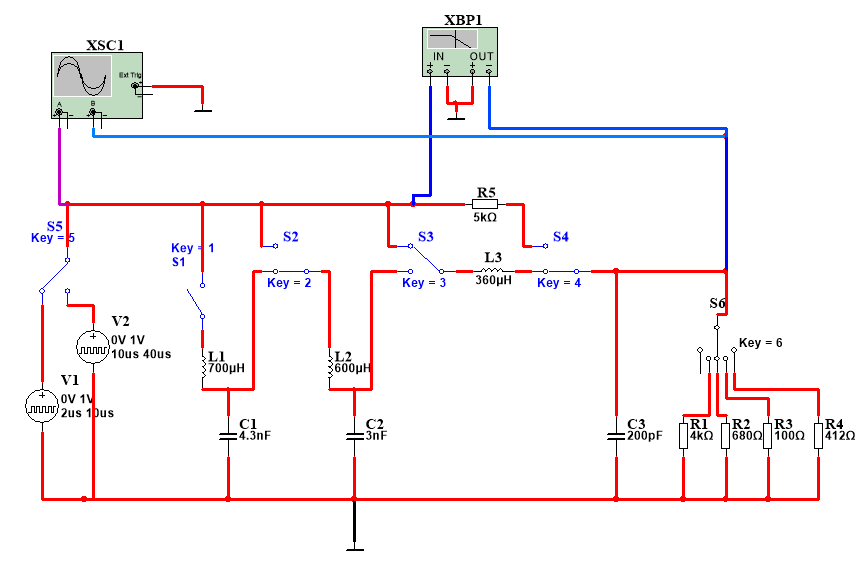

Рисунок 1. Схема цепи для исследования импульса длительностью 2 мкс

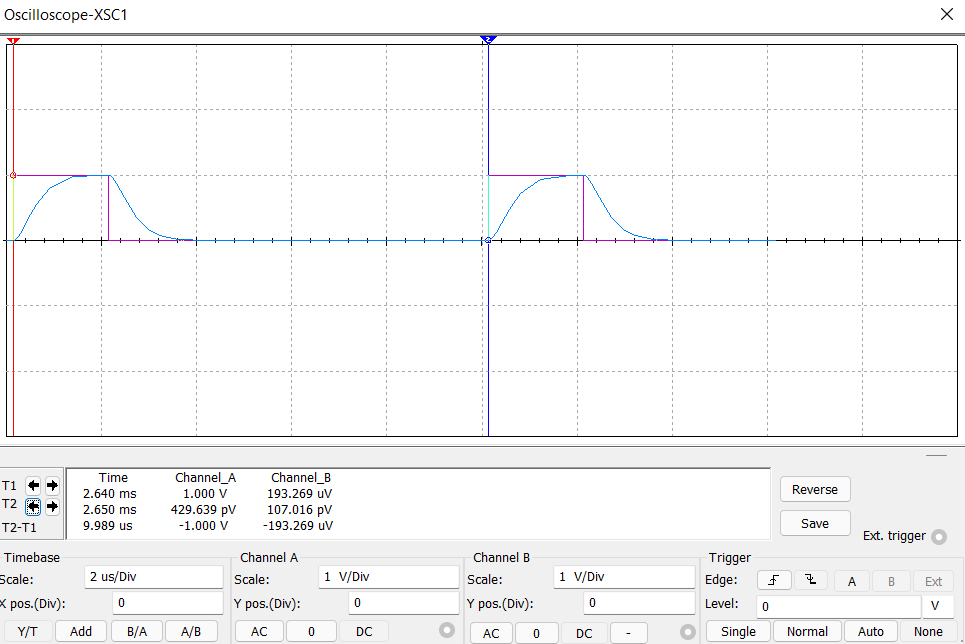

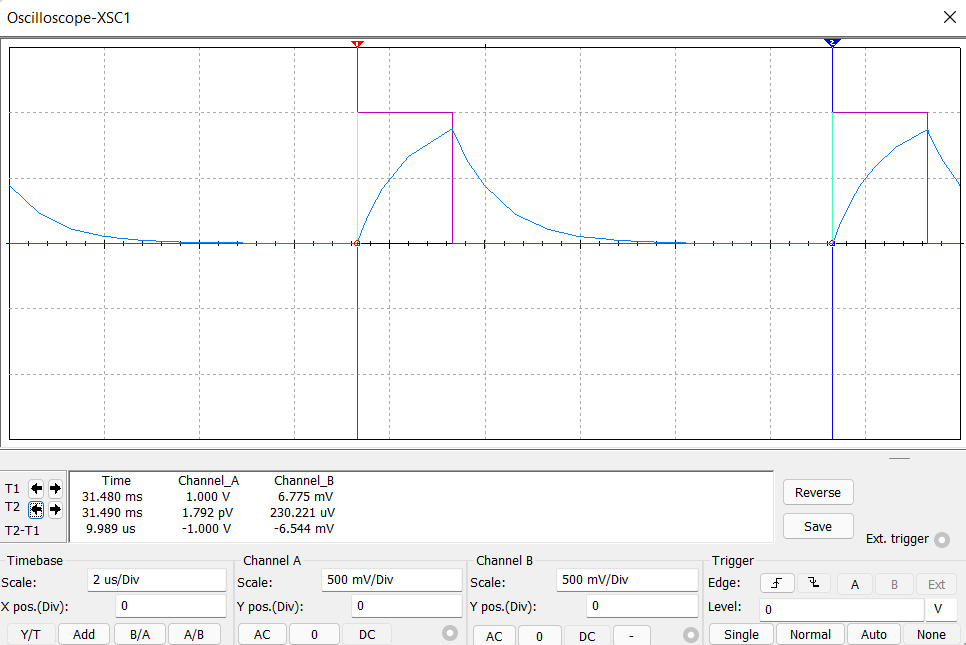

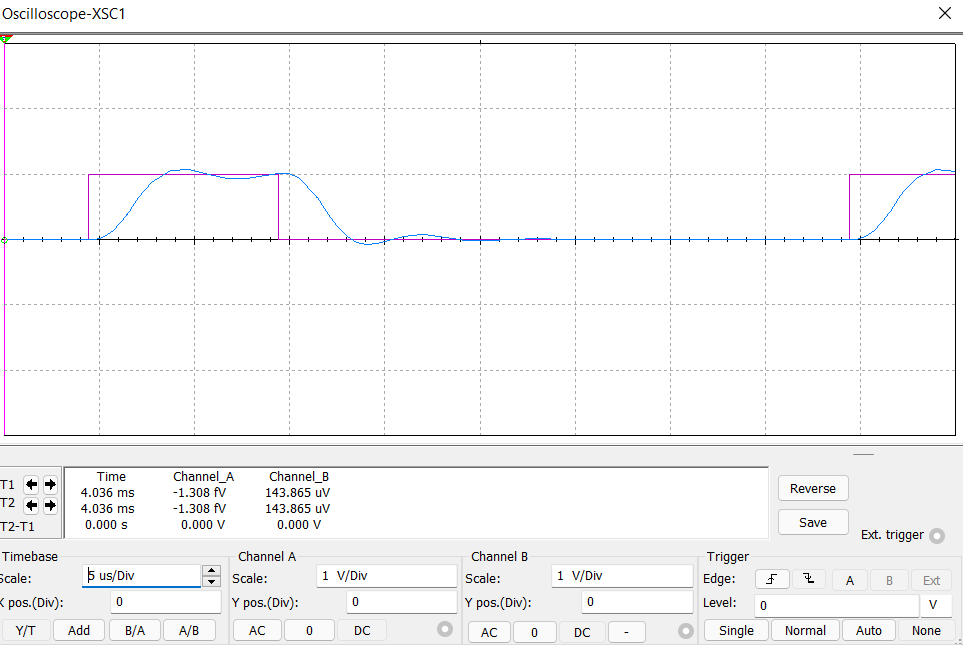

Рисунок 2. Данные с осциллографа

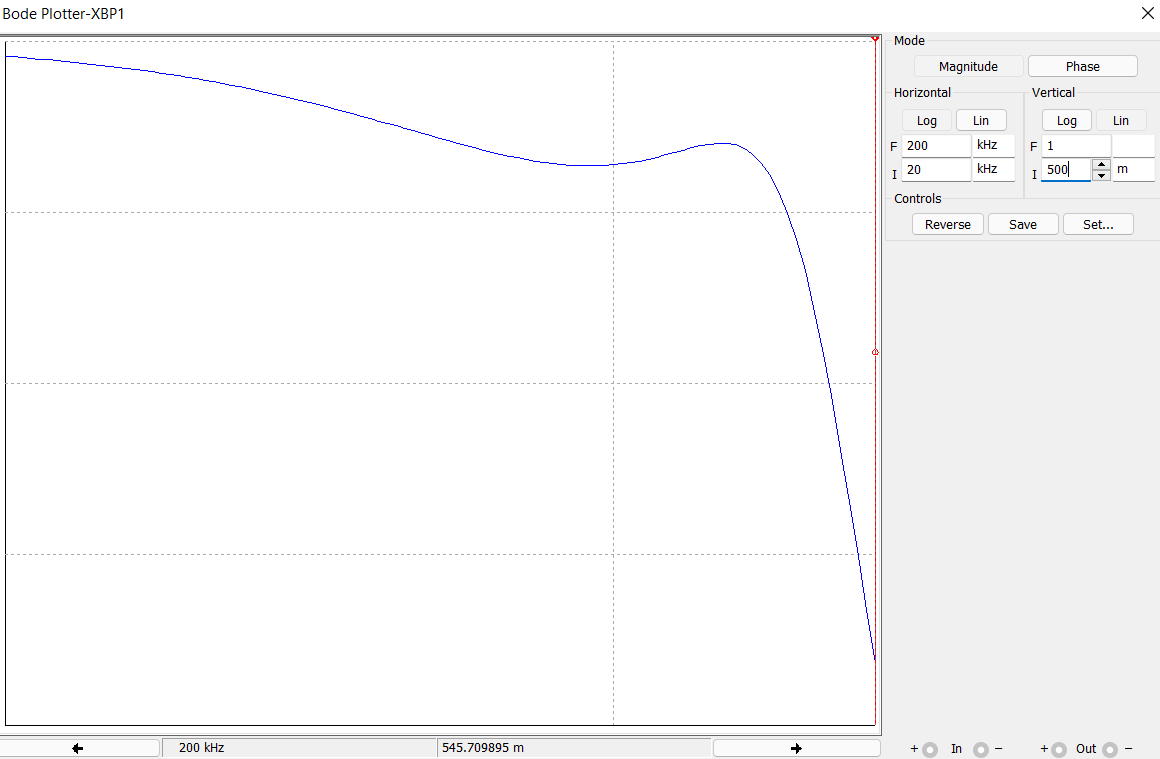

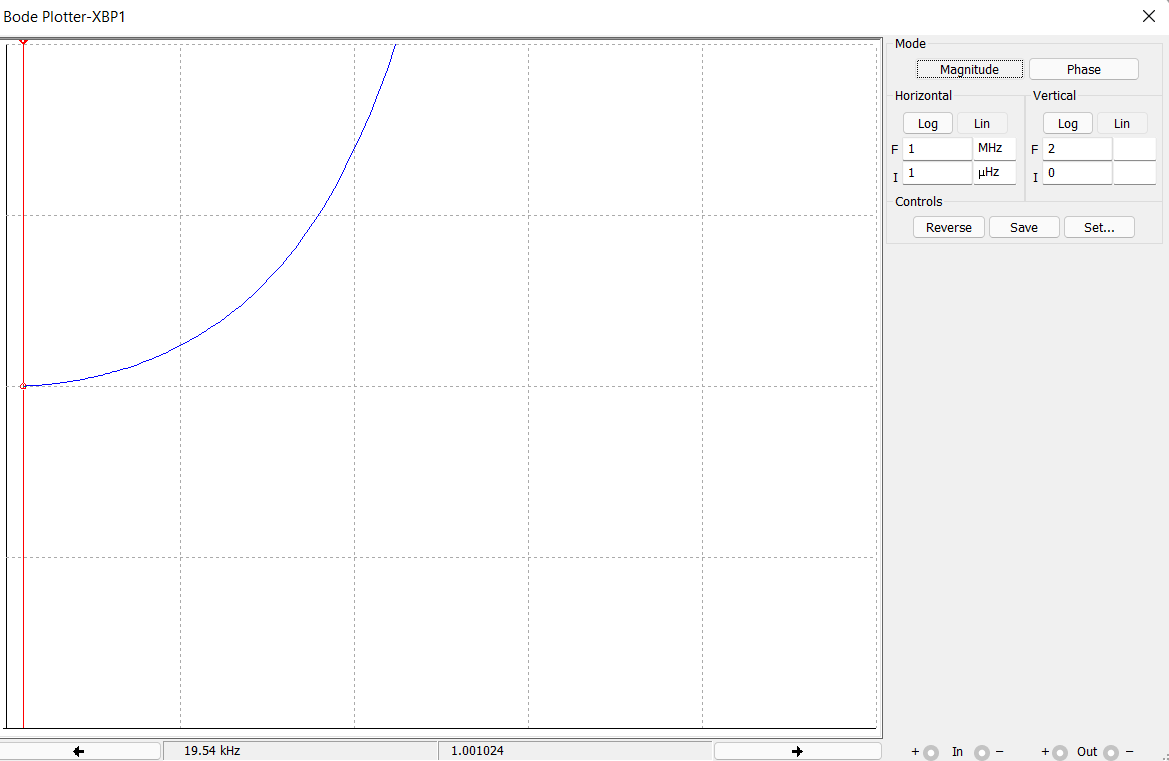

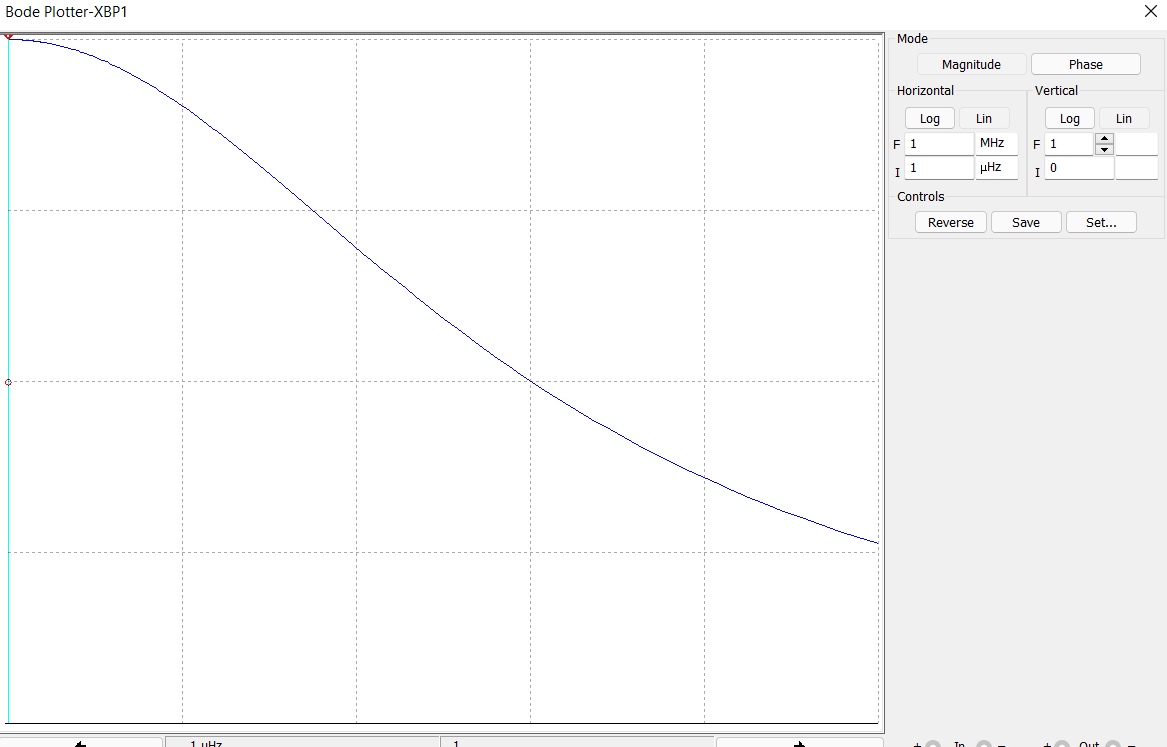

Рисунок 3. АЧХ цепи

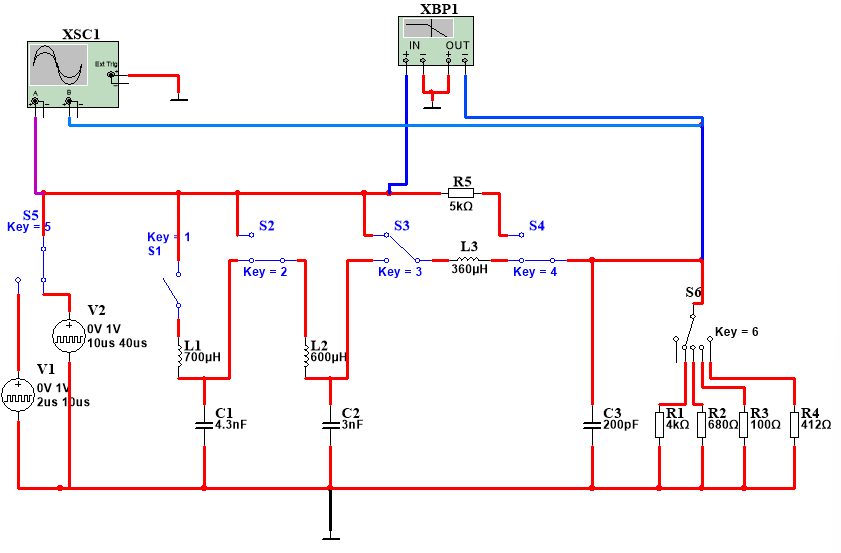

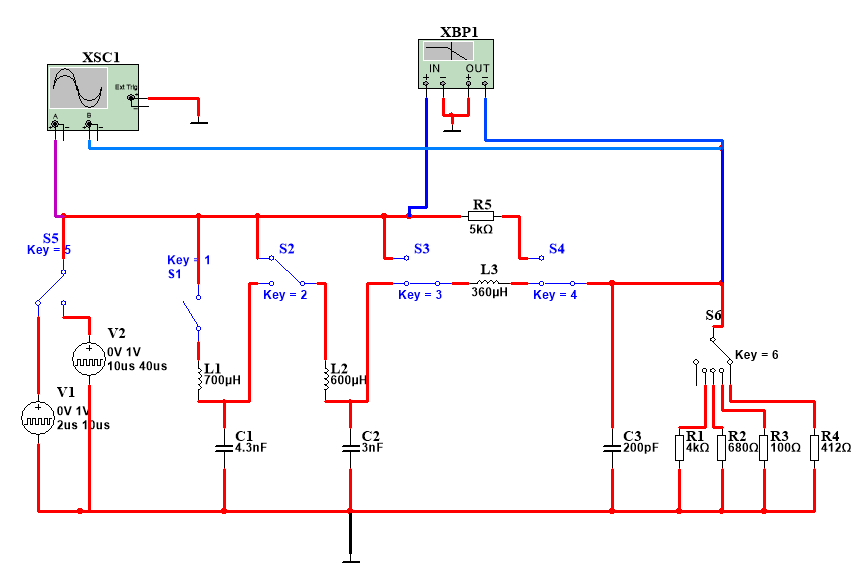

Рисунок 4. Схема цепи для исследования импульса длительностью 10 мкс

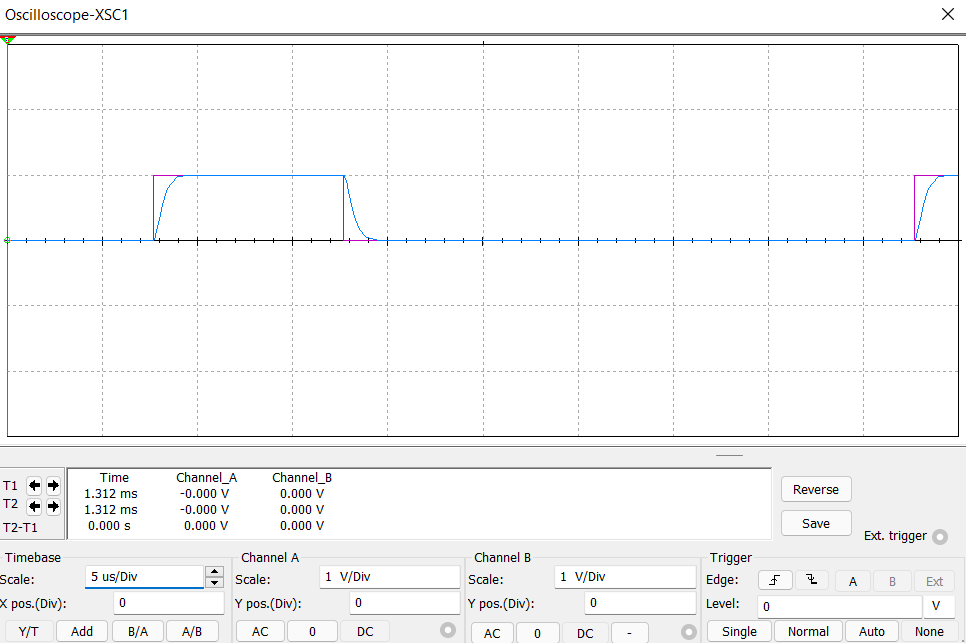

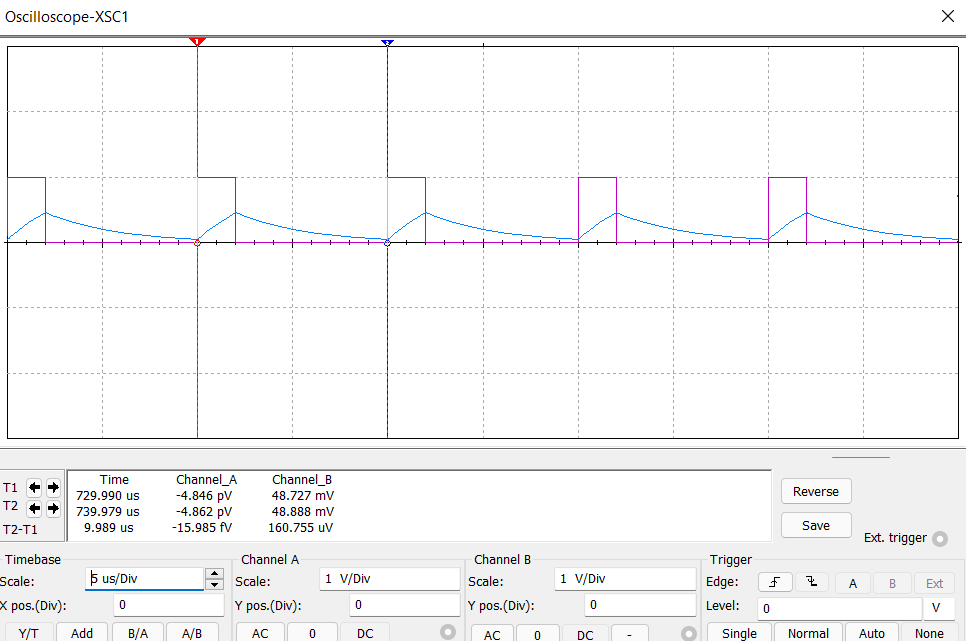

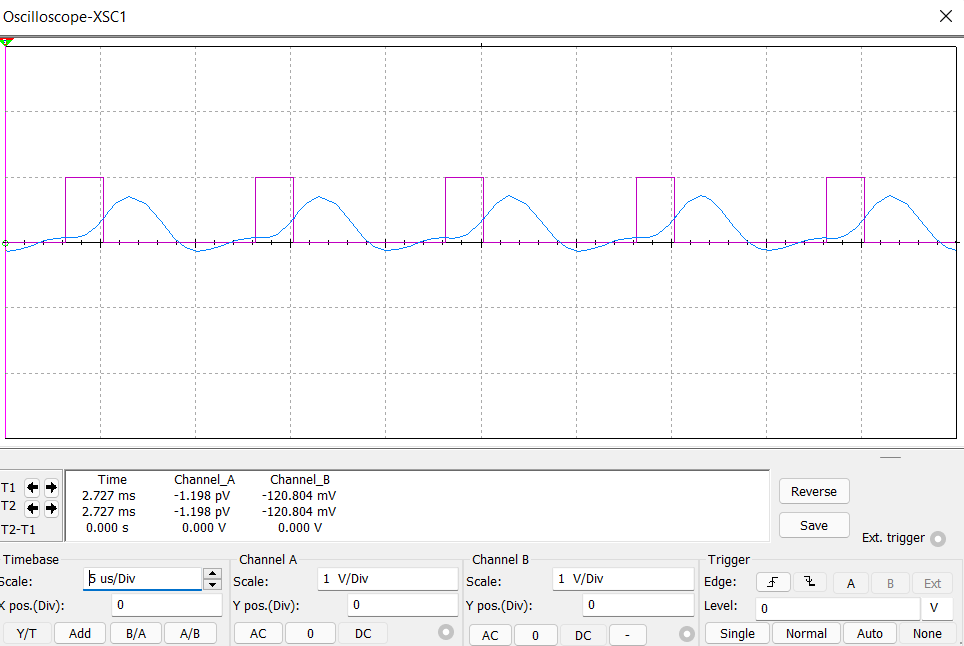

Рисунок 5. Данные с осциллографа

2) Исследование искажений в цепи 2-го порядка:

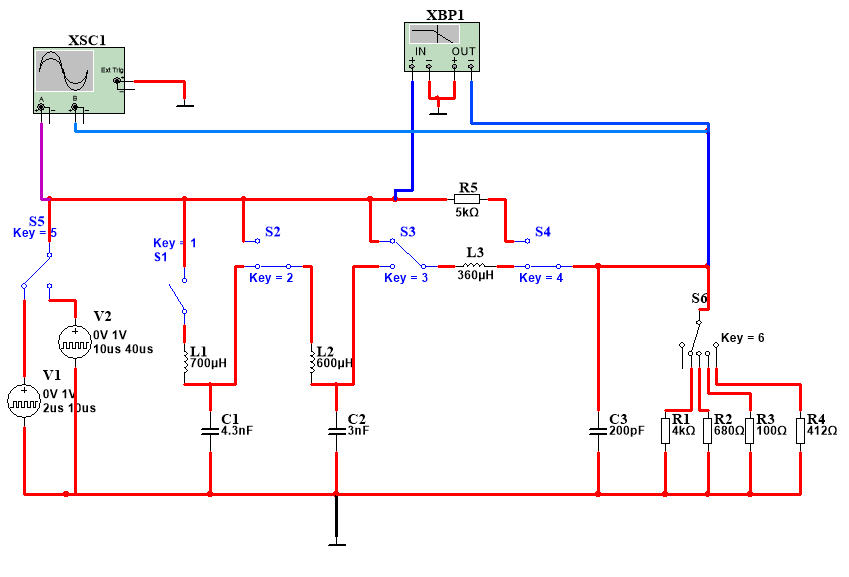

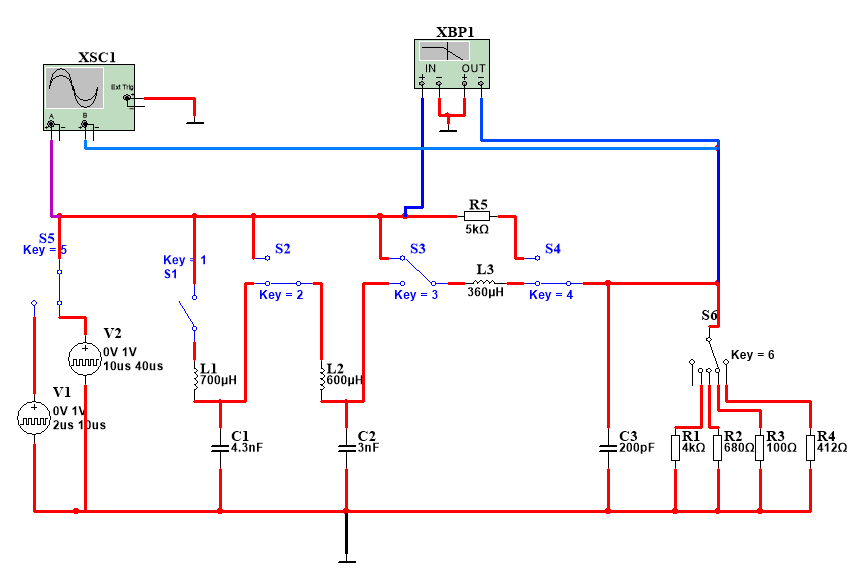

Рисунок 6. Схема цепи для импульса 2мкс, сопротивления 4 кОм

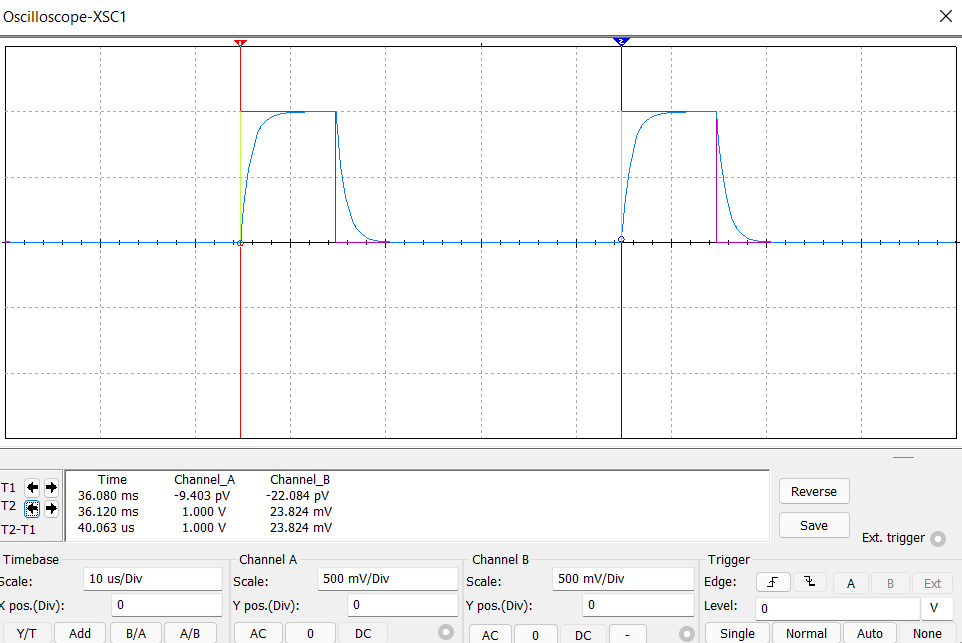

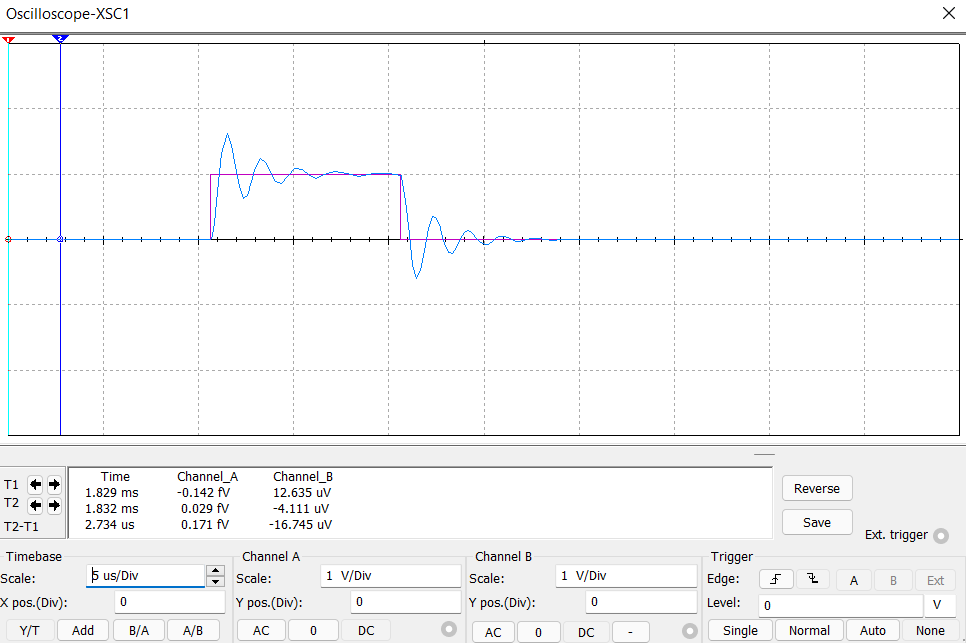

Рисунок 7. Данные с осциллографа

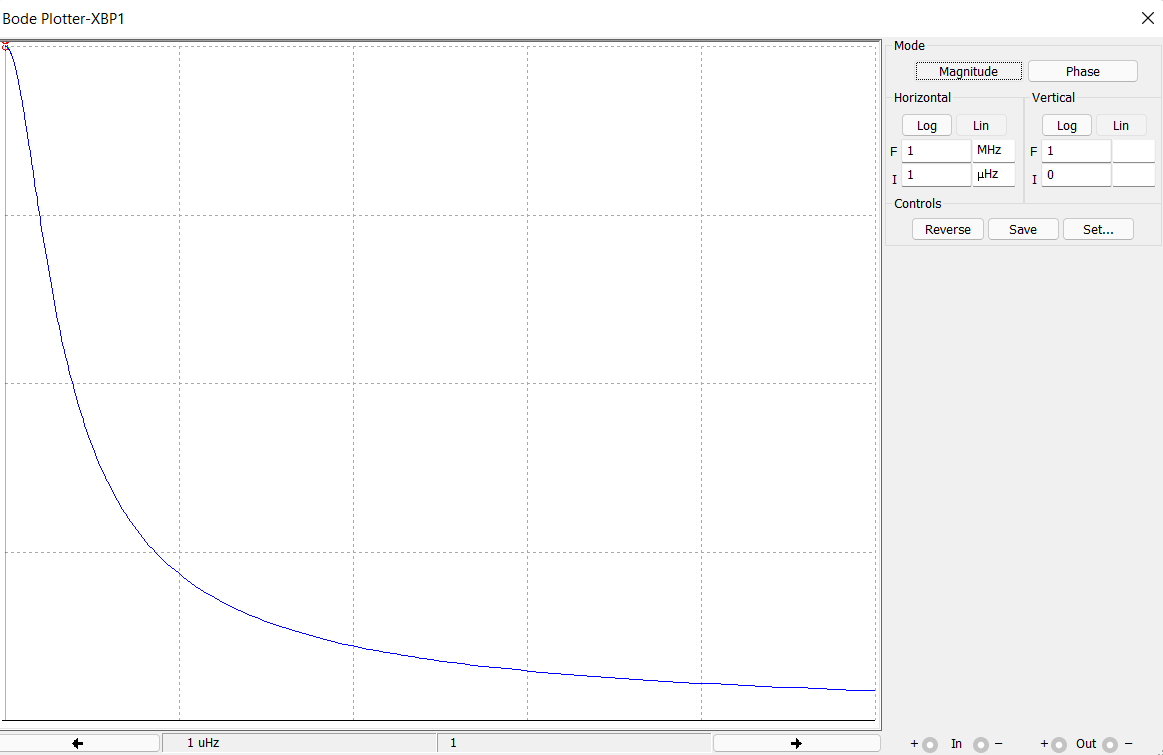

Рисунок 8. АЧХ цепи

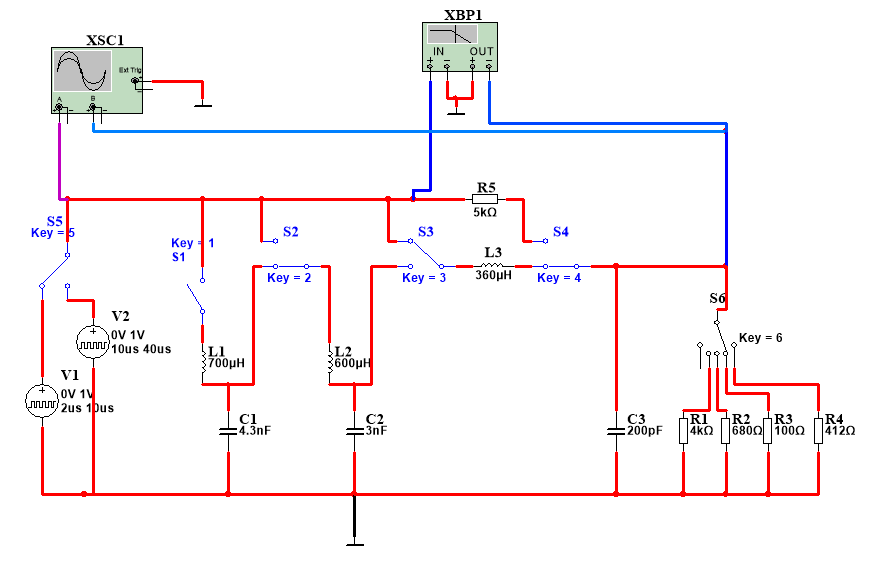

Рисунок 9. Схема цепи для импульса 2мкс, сопротивления 680 Ом

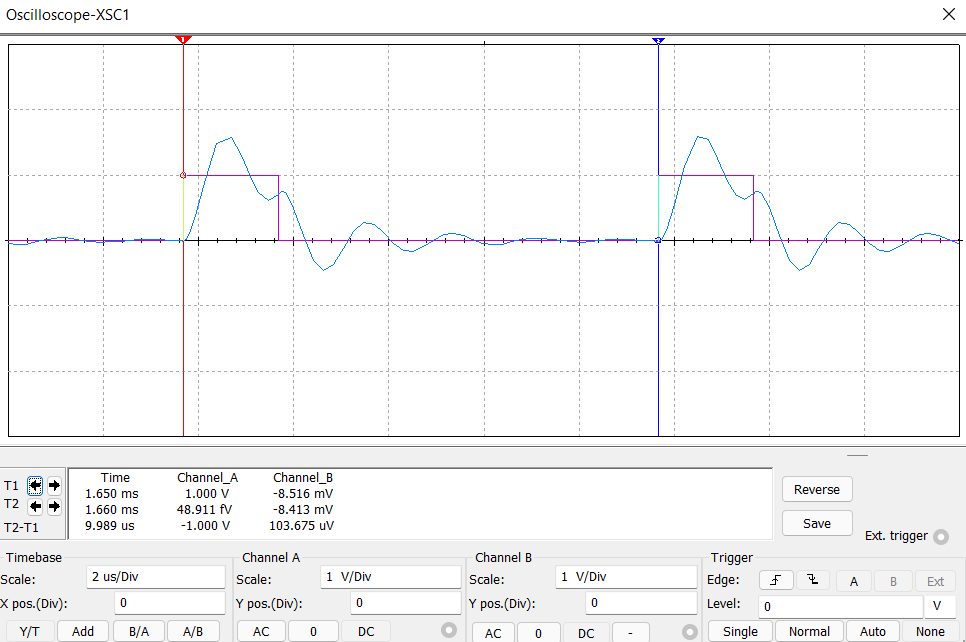

Рисунок 10. Данные с осциллографа

Рисунок 11. АЧХ цепи

Рисунок 12. Схема цепи для импульса 2мкс, сопротивления 100 Ом

Рисунок 13. Данные с осциллографа

Рисунок 14. АЧХ цепи

Рисунок 15. Схема цепи для импульса 10мкс, сопротивления 4 кОм

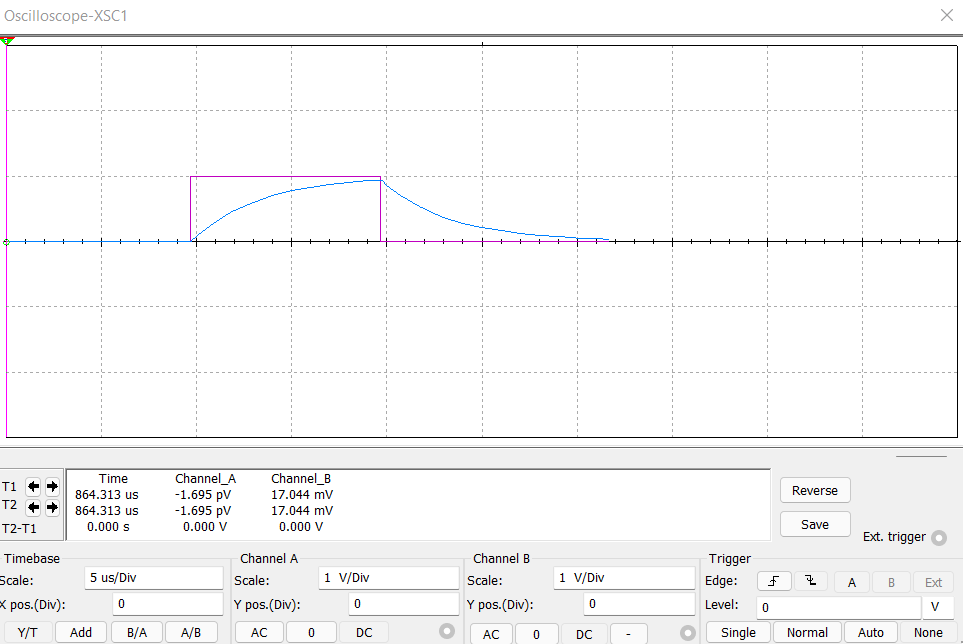

Рисунок 16. Данные с осциллографа

Рисунок 17. Схема цепи для импульса 10мкс, сопротивления 680 Ом

Рисунок 18. Данные с осциллографа

Рисунок 19. Схема цепи для импульса 10мкс, сопротивления 100 Ом

Рисунок 20. Данные с осциллографа

3) Исследование искажений в цепи высокого (4-го) порядка:

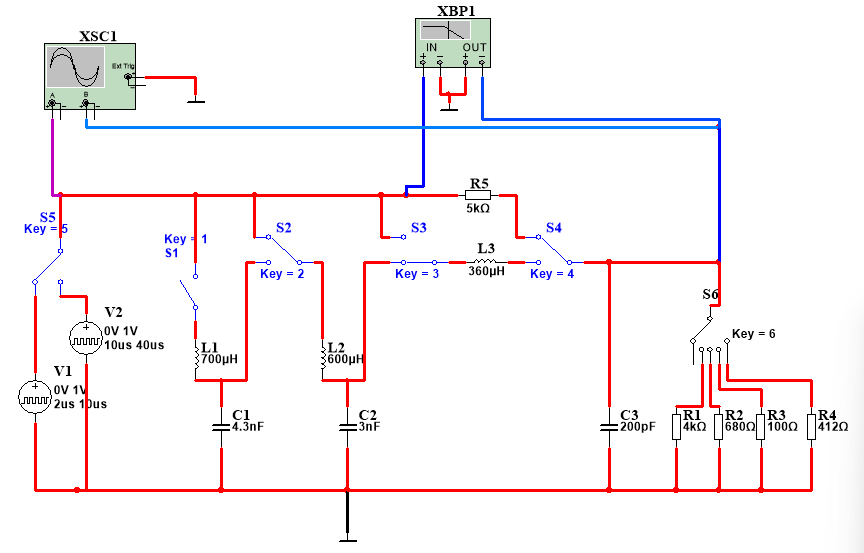

Рисунок 21. Схема цепи для импульса 2мкс

Рисунок 22. Данные с осциллографа

Рисунок 23. Схема цепи для импульса 10мкс

Рисунок 24. Данные с осциллографа

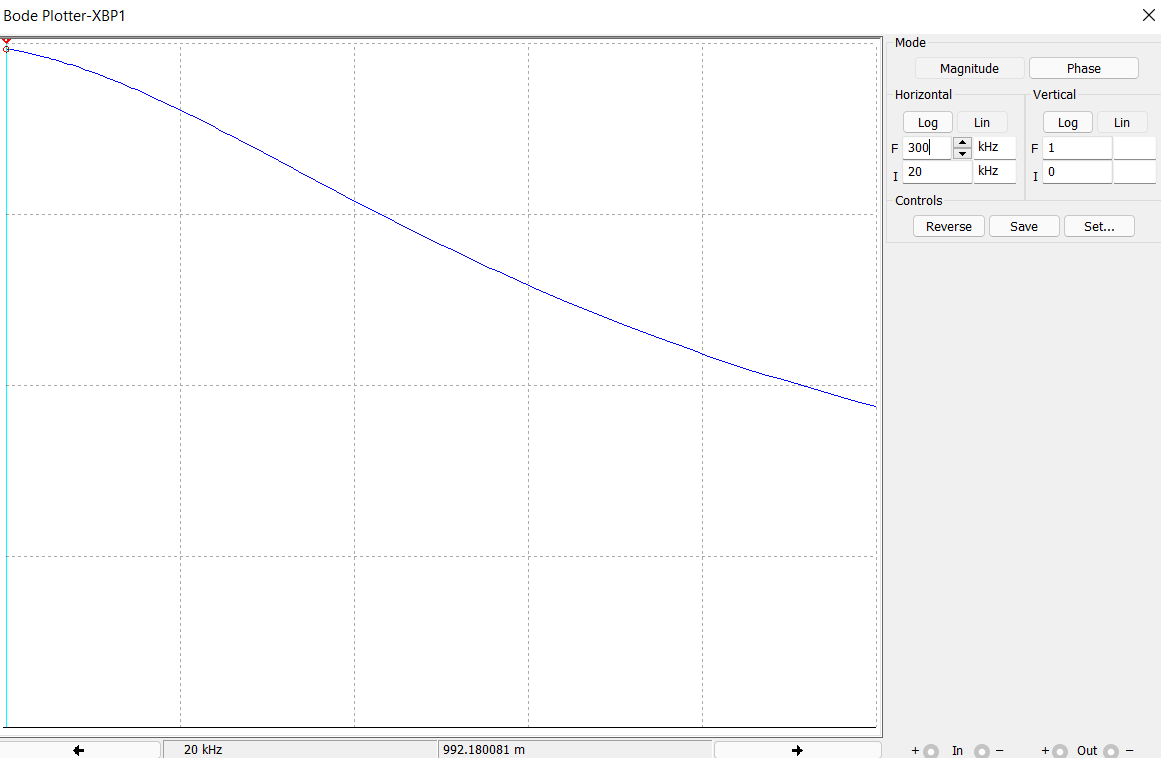

Рисунок 25. АЧХ цепи

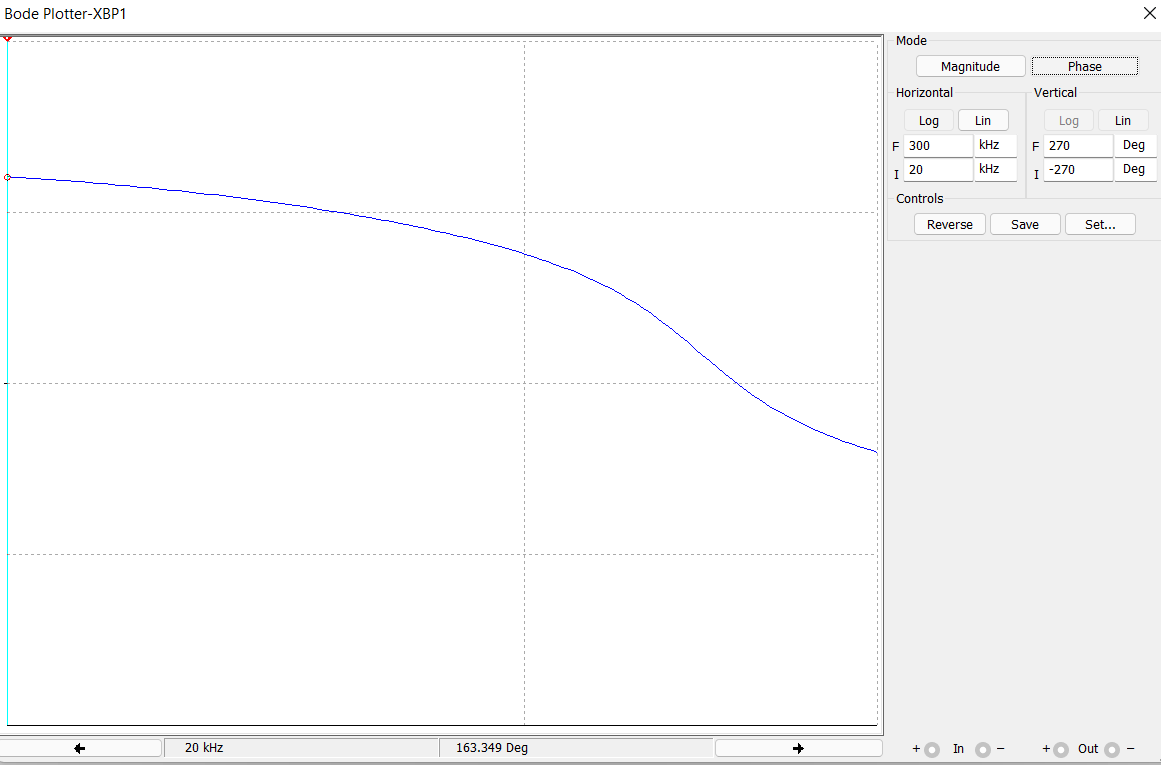

Рисунок 26. ФЧХ цепи

Обработка результатов

1. Исследование искажений в цепи 1-го порядка.

Вычисление постоянной времени цепи t_ц:

Расчет переходной характеристики h₁(t):

Входное напряжение u1(t), С ≡ ХХ

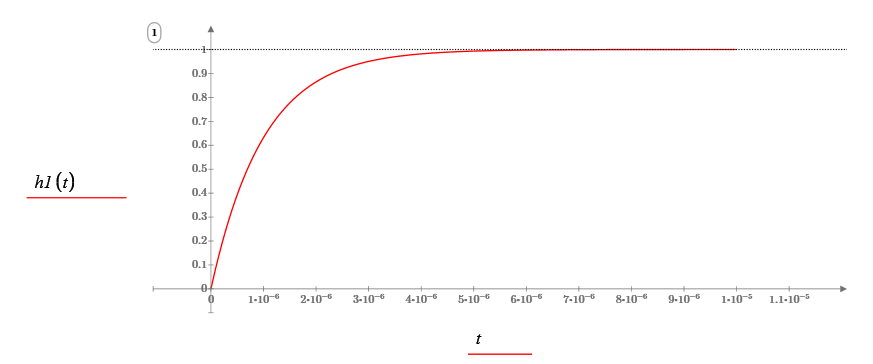

Рисунок 27. График переходной характеристики h₁(t)

2. Исследование искажений в цепи 2-го порядка.

Для R = 4 кОм:

Для R = 0,67 кОм:

Для R=0.1 кОм:

3. Исследование искажений в цепи высокого порядка

f , кГц
20	0,992
30	0,971
40	0,965
50	0,944
60	0,936
70	0,918
80	0,916
90	0,906
100	0,913
110	0,911
120	0,921
130	0,928
140	0,920
150	0,909
160	0,864
170	0,803
180	0,717
190	0,639
200	0,541

Таблица 1. Исследование АЧХ цепи

Построение графика АЧХ цепи по измеренным ранее значениям:

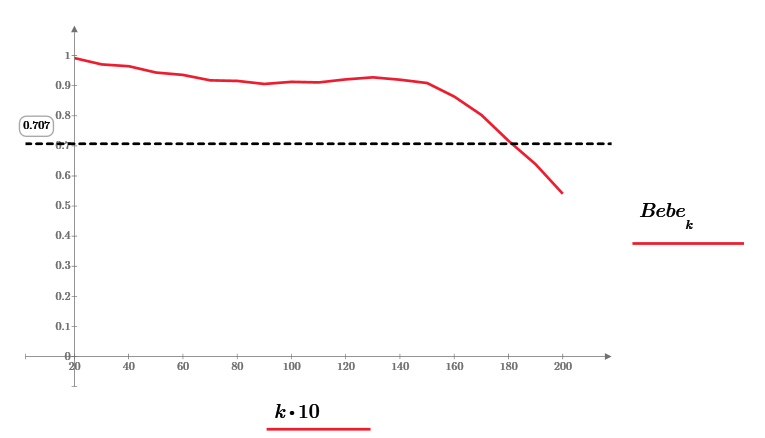

Рисунок 28. График АЧХ

Определение полосы пропускания цепи по графику:

Определение ширины спектра:

Вывод

В результате проделанной лабораторной работы были изучены процессы искажения импульсных сигналов прямоугольной формы при прохождении их через гладкие линейные цепи.

Были найдены собственные частоты цепи, рассчитана переходная характеристика и был построен её график.

Было выяснено, что при короткой длительности входного импульса вероятность того, что сигнал будет искажён, значительно больше, чем при длинном входном импульсе.
