111Equation Chapter 1 Section 1минобрнауки россии

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В.И. Ульянова (Ленина)

Кафедра ТОЭ

КУРСОВАЯ РАБОТА

по дисциплине «Теоретические основы электротехники»

Тема: ИССЛЕДОВАНИЕ ПРОХОЖДЕНИЯ СИГНАЛОВ ЧЕРЕЗ ЛИНЕЙНУЮ АКТИВНУЮ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ

Студентка гр. фыв		торт
Преподаватель		фыв

Санкт-Петербург

фыв

Техническое задание на курсовую работу.

Тема работы: исследование прохождения сигналов через линейную активную электрическую цепь.

Исходные данные:

Номер варианта	Коэффициенты передаточной функции активного RC-звена.
	a2	a1	a0	b1	b0
4	1,13	0	0	0,85	0,95

Номер варианта	Параметры сигнала
	Тип	Амплитуда U1m, В	Длительность tи, мс
4	Меандр	2,0	4,0

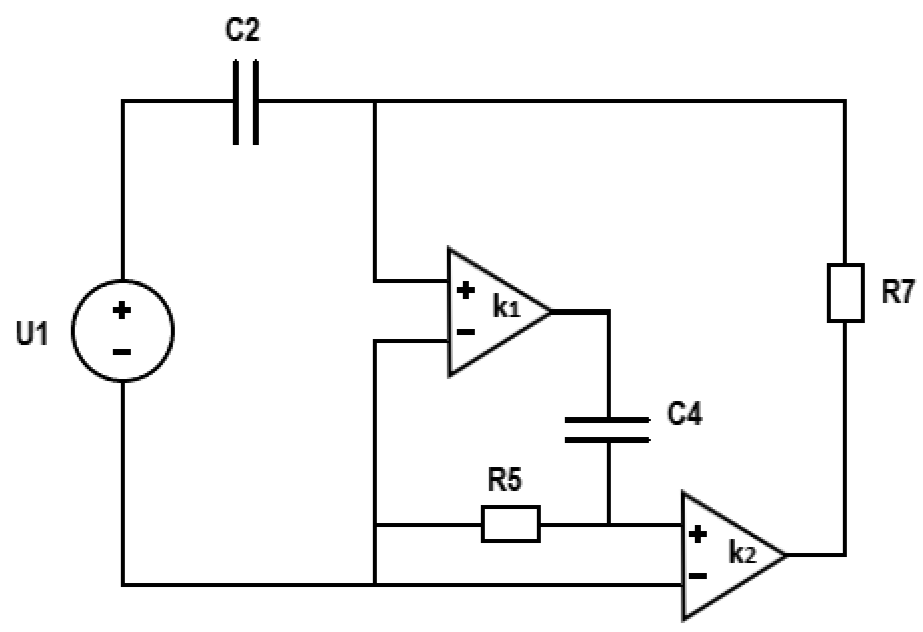

Рисунок 1. Исследуемая схема

Рисунок 2. Исследуемый сигнал

Аннотация

В курсовой работе будет проведено исследование электрической цепи, включающее определение её передаточной функции, расчёт переходной и импульсной характеристик, а также анализ спектральных свойств входного аналогового сигнала. Кроме того, будут изучены частотные характеристики цепи при воздействии периодической последовательности импульсов. Отдельное внимание уделено синтезу активной цепи: на основе заданной передаточной функции будут рассчитаны параметры её элементов. Завершающим этапом станет расчёт относительной чувствительности полюсной добротности активной цепи к вариациям коэффициента усиления усилителя.

Summary

In the course of this work, an electric circuit will be studied, including the determination of its transfer function, calculation of the transient and impulse characteristics, and analysis of the spectral properties of the input source signal. In addition, the frequency characteristics of the circuit will be studied when exposed to a periodic pulse sequence. Particular attention will be paid to the synthesis of the active circuit: the parameters of its elements will be calculated based on the specified transfer function. The final stage will be the calculation of the relative sensitivity of the polar quality factor of the active circuit to a change in the gain of the amplifier.

Содержание

Y

Введение 5

Нормирование параметров и переменных цепи 6

Определение передаточной функции 7

Нахождение изображения входного одиночного импульса операторным методом 8

Переходная и импульсная характеристики 10

Спектральный анализ входного одиночного сигнала 12

Амплитудный и фазовый спектры выходного сигнала 16

Амплитудный и фазовый спектры периодического входного сигнала 18

Приближенный расчет реакции цепи по спектру при периодическом воздействии 21

Расчёт параметров активной RC-цепи 23

Расчет относительной чувствительности полюсной добротности к изменению коэффициента усиления усилителя 25

Выводы 26

Список литературы 27
