Техническое задание на курсовую работу.
Тема работы: исследование прохождения сигналов через линейную активную электрическую цепь.
Исходные данные:
Номер варианта |
Коэффициенты передаточной функции активного RC-звена. |
||||
a2 |
a1 |
a0 |
b1 |
b0 |
|
4 |
1,75 |
0 |
0 |
1,8 |
2,07 |
Номер варианта |
Параметры сигнала |
||
Тип |
Амплитуда U1m, В |
Длительность tи, с |
|
4 |
Меандр |
2,0 |
2,0 |

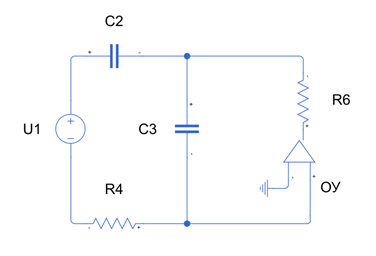

Рисунок 1. Исследуемая схема
Рисунок 2. Исследуемый сигнал
Аннотация
В курсовой работе будет определена передаточная функция, рассчитана переходная и импульсная характеристики цепи, будут найдены спектральные характеристики аналогового входного сигнала и частотные характеристики цепи при воздействии периодической последовательности импульсов, будут рассчитаны параметры элементов активной цепи по заданной передаточной функции, а также будет найдена для активной цепи относительная чувствительность полюсной добротности к изменению коэффициента усиления усилителя.
Summary
In the course work, the transfer function will be defined, the transient and impulse characteristics of the circuit will be calculated, the spectral characteristics of each input signal and the frequency characteristics of the circuit will be found when exposed to a periodic sequence of pulses, the parameters of the elements of the active circuit will be calculated according to the given transfer function, and the relative sensitivity of the positive quality factor to the gain of the amplifier will be found for the active circuit.
Содержание
Y
Введение 5
Нормирование параметров и переменных цепи 6
Определение передаточной функции 7
Нахождение изображения входного одиночного импульса операторным методом 8
Переходная и импульсная характеристики 10
Спектральный анализ входного одиночного сигнала 12
Амплитудный и фазовый спектры выходного сигнала 16
Амплитудный и фазовый спектры периодического входного сигнала 19
Приближенный расчет реакции цепи по спектру при периодическом воздействии 22
Расчёт параметров активной RC-цепи 24
Расчет относительной чувствительности полюсной добротности к изменению коэффициента усиления усилителя 26
Выводы 28
Список литературы 30
Введение
Цель курсовой работы – практическое освоение методов анализа искажений электрических сигналов, проходящих через линейные активные RC-цепи, а также рассмотрение вопросов проектирования активных RC-цепей по заданным передаточным функциям и оценки чувствительности цепей к изменению их параметров.
