1 / ИДЗ1

Введение

Цель работы – знакомство с концептуальным проектированием

предметной области (ПО).

Задачи:

1.Выбрать тему ПО и утвердить ее у преподавателя;

2.Неформально описать ПО на повествовательном языке;

3.Описать ПО в методологии функционального моделирования

IDEF0 (построить функциональную модель);

3.1Выделить бизнес-процессы ПО, определить входы и выходы;

3.2Определить взаимосвязь между бизнес-процессами;

3.3Выбрать приемлемый уровень декомпозиции функциональной

модели;

3.4Графически представить функциональную модель ПО в методологии IDEF0;

3.5Графически представить функциональную модель ПО в методологии IDEF0 после внедрения автоматизированной системы;

4.Построить концептуальную информационную модель данных для

ПО;

4.1Определить основные объекты ПО и их характеристики

(атрибуты);

4.2Определить связи между объектами ПО;

4.3Графически представить концептуальную информационную модель данных.

2

1 ОПИСАНИЕ ПО НА ПОВЕСТВОВАТЕЛЬНОМ ЯЗЫКЕ

Выбранная предметная область – ежедневник.

Разработанная база данных должна хранить информацию о событиях (дата,

время и пр.), происходящих на протяжении одного года, целях на год, расходах и доходах и задачах на определенный срок.

3

2 ОПИСАНИЕ ПО В МЕТОДОЛОГИИ ФУНКЦИОНАЛЬНОГО

МОДЕЛИРОВАНИЯ IDEF0

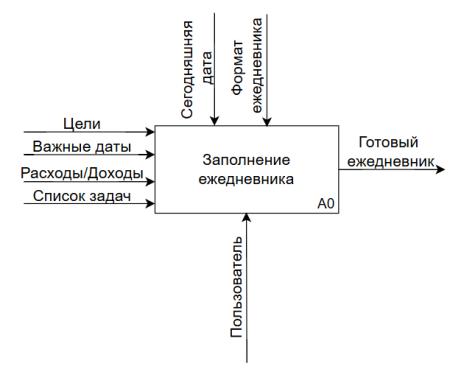

Для выбранной задачи функционирования системы ежедневника была разработана модель "чёрного ящика", представляющая процесс как единое целое с определёнными входами, такие как цели, важные даты, расходы и доходы и список задач, выходами, а именно готовый ежедневник,

управляющими воздействиями и механизмом реализации. В рамках данной модели процесс обозначен как "Заполнение ежедневника" и представлен на рисунке 2.1.

Рисунок 2.1 – Черный ящик

Модель «чёрного ящика» процесса «Заполнение ежедневника»

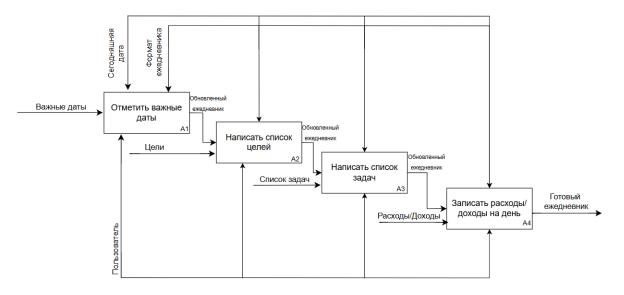

(рисунок 2.2) была декомпозирована на четыре взаимосвязанных функциональных блока. Первый блок отвечает за ввод важных дат. Второй блок формирует годовой план целей. Третий блок декомпозирует эти цели на конкретные задачи. Четвёртый блок управляет финансовыми ресурсами,

4

замыкая цикл планирования. Эта структура позволяет детально описать внутреннюю логику процесса, выделить ключевые этапы и проиллюстрировать их взаимозависимость.

Рисунок 2.2 – Декомпозиция

5

3 КОНЦЕПТУАЛЬНАЯ ИНФОРМАЦИОННАЯ МОДЕЛЬ

ДАННЫХ ДЛЯ ПО

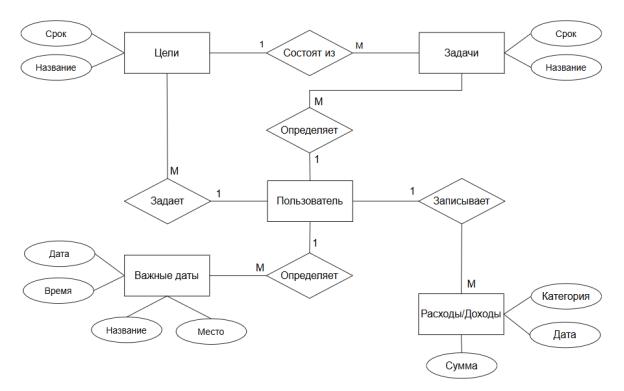

Для выбранного процесса " Заполнение ежедневника " была построена концептуальная модель (рисунок 3.1), отражающая информационную структуру системы в обобщённом виде. Данная модель представляет собой абстрактное описание ключевых объектов предметной области, их атрибутов

ивзаимосвязей, обеспечивая целостное представление о данных,

необходимых для функционирования ежедневника.

Рисунок 3.1 – Концептуальная информационная модель

6

Заключение

В ходе выполнения индивидуального задания была достигнута

поставленная цель.
