13. Кажущаяся относительная молекулярная масса промыслового газа
Относительная
молекулярная масса - произведение
относительных атомных масс, составляющих
молекулу вещества на количество атомов
данного вида молекул. Количество газа
в кг, численно равное относительной
молекулярной массе называют киломолем.
Для нефтепромыслового газа массу 1-го
киломоля объемом 22,41мпри
нормальных условиях принято называть
кажущейся относительной молекулярной
массой. Между кажущейся относительной
молекулярной массой и его плотностью
существует такая связь:
М-
кажущаяся относительная молекулярная
масса промыслового газа;
-
плотность при 0
С
и при 20
С.
Составы нефти и нефтепромысловых газов
в лабораторных условиях выражают в
массовых и объемных долях, а также в
мольных долях в %. Для газа объемный
состав является и мольным, т.е. одинаковым
в % отношении, а для нефти они будут
различны. Обычно принято составы
нефтяного газа выражать в массовых и
мольных долях, поэтому объем 1 кг моля
любого газа при нормальных условиях
практически равен 22,41 и при стандартных
условиях равен 24,05. Пересчет массового
состава нефтепромыслового газа
определяется по формуле:
m=n*M;
где m-масса
газа; n-
число молей; М- кажущаяся молекулярная
масса. ,
/
(%):
где
-масса i-го
компонента.
14. Газовый фактор. Сепарация газа.
При разгазировании нефти для каждых условий (давление и температура), поддерживаемых на определённом участке системы сбора и подготовки нефти, сохраняется определённое соотношение между газообразной и жидкой фазами, обычно выражаемое через рабочий газовый фактор.
GO=Vr/V где Vr - объём газа выделившийся из нефти объёмом V. Эта характеристика имеет важное значение во многих технологических процессах, например, для определения минимальных допустимых значений давлений в системе сбора и подготовки.
Процесс отделения газа от нефти называется сепарацией. Аппарат в котором происходит сепарация называется сепаратором. Так как в нефтегазовом сепараторе происходит отделение жидкой фазы от газообразной, то такой сепаратор называется двухфазным. Однако, во многих случаях в сепараторе происходит отделение и сброс свободной воды. В этом случае сепаратор называют нефтеводо-газосепаратором.
Обычно используют многоступенчатую сепарацию при высоких давлениях на устье скважины. Нефтегазовую смесь направляют в сепаратор высокого давления, где отделяется основная часть газа, а затем газ поступает в сепараторы среднего и низкого давления для окончательного отделения нефти от газа.
15 Назначение, конструкция сепараторов. Их классификация
Сепараторы являются обязательным элементом любой технологической схемы промысловой подготовки нефти и газа на нефтяных и газоконденсатных месторождениях, а также составной частью оборудования в процессе переработки газового конденсата, компримирования газа и его охлаждения на заключительной стадии эксплуатации месторождения, в установках для сайклинг-процесса, газлифта и др.
В зависимости от вида обрабатываемой продукции сепараторы подразделяются на газонефтяные и газовые (рисунок 1). Газонефтяные сепараторы применяют для разделения нефти и нефтяного газа, а газовые — для отделения природного газа от капель конденсата, воды и твердых частиц.

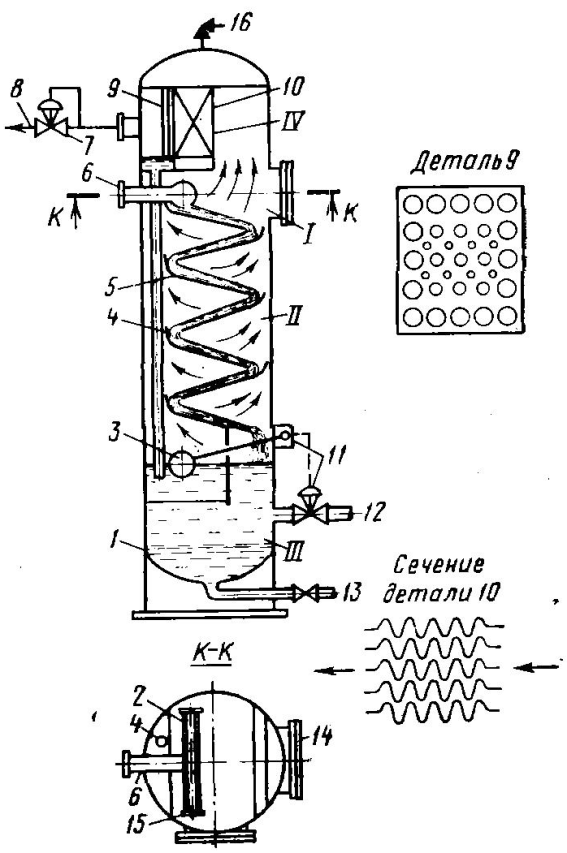

Рис 30. Общий вид и детали вертикального сепаратора
1 — основная сепарационная секция; 11 — осадительная секция; III — секция сбора нефти; IV—каплеуловительная секция; I — корпус; 2 — раздаточный коллектор; 3 — поплавок; 4 — дренажная труба; 5 — наклонные плоскости; 6 — ввод газожидкостной смеси; 7 — регулятор давления «до себя»; в — выход газа; 9 — перегородка, выравнивающая скорость газа в жалюзийном каплеуловителе; Ю — жалюзийный каплеуловитель; 11 — регулятор уровня; 12 — сброс нефти; 13 — сброс грязи; 14 — люк; 15 — заглушки; 15 — предохранительный клапан
Конструкция! В сепараторах любого типа различают 4 секции:
1. Основная сепарационная секция - служит для интенсивного отделения нефти от газа. На работу 1-й секции оказывает степень снижения давления и температуры в сепараторе, физико-химические свойства нефти.
2. Осадительная секция - здесь происходит дополнительное выделение пузырьков газа.
3. Секция сбора нефти – происходит сбор и накапливание нефти.
4. Каплеуловительная секция - она служит для улавливания частиц жидкости, уносимых потоком газа.

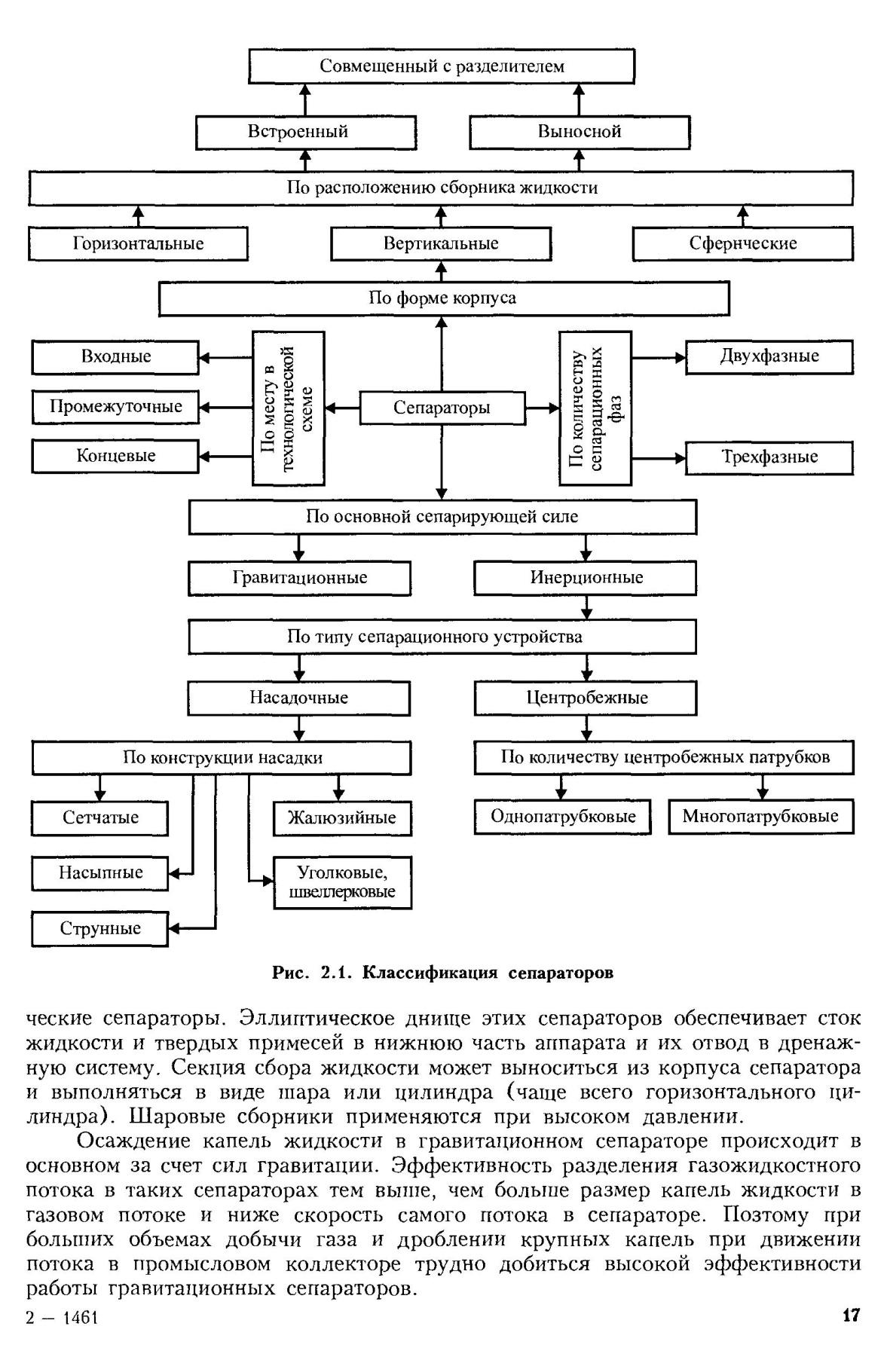

Классификация сепараторов:
1. По назначению: 2. По геометрической форме и положению в пространстве:
а) замерно-сепарирующие; а) цилиндрические;
б) сепарирующие. б) сферические;
в) вертикальные;
г) горизонтальные;
д) наклонные.
3. По принципу действия (по основной сепарирующей силе):
а) гравитационные;
б) инерционные (насадочные (сетчатые, насыпные...), центробежные).
4. По рабочему давлению: 5. По числу ступеней сепарации: 6. По разделению фаз:
а) высокого давления (6,4 МПа); а) одноступенчатые; а) 2-х фазные(Н+Г);
б) среднего давления (2,5 МПа); б) многоступенчатые. б) 3-х фазные(Н+Г+В).
в) низкого давления (0,6 МПа);
г) вакуумные.
16 Уравнение сепарации по газу и жидкости

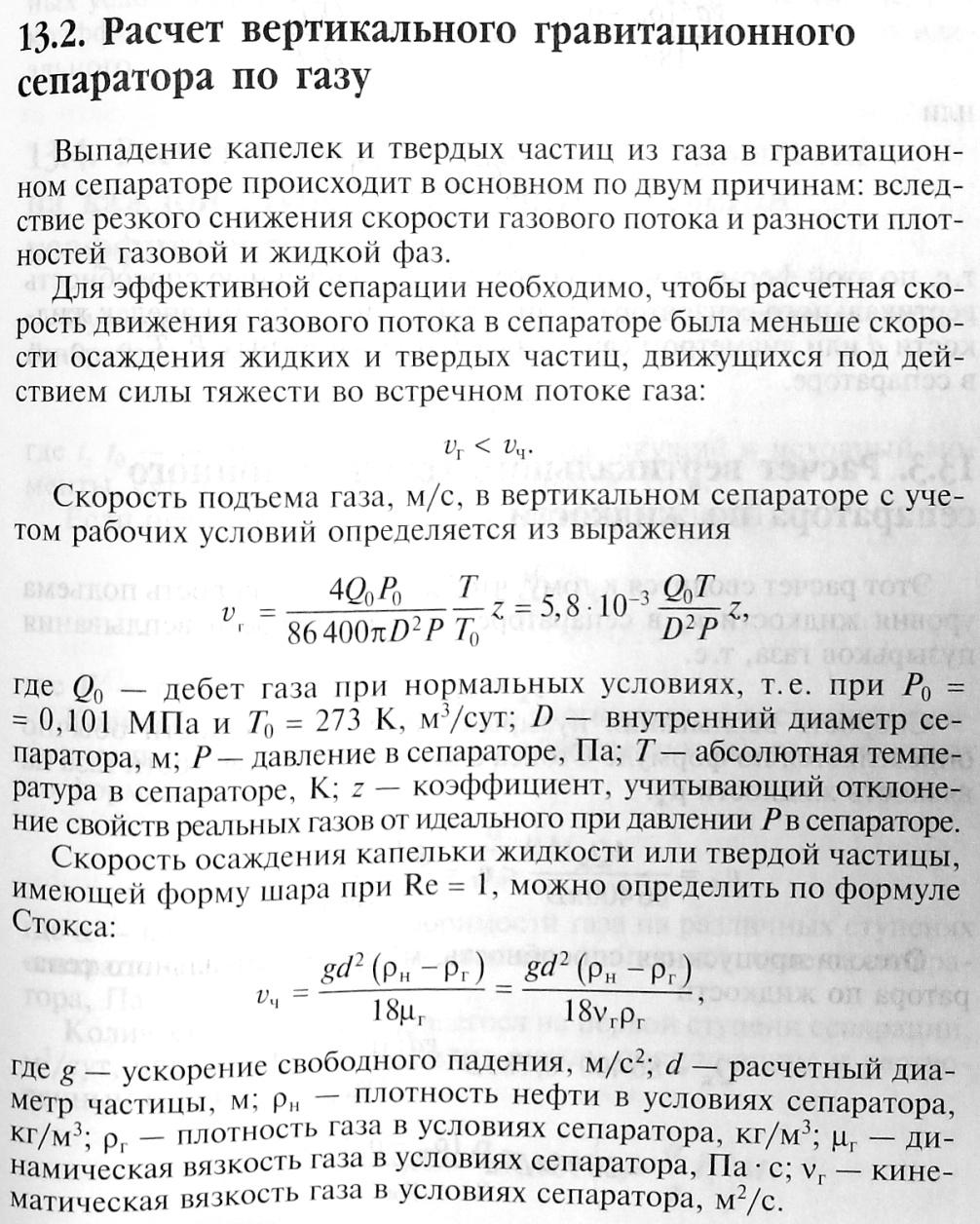

По газу (как в лекции)
В
гравитационных сепараторах (отделение)
осаждение капельной и твердой взвеси
из газового потока происходит под
действием сил тяжести и высокая степень
очистки газа от капельной и твердой
взвеси обеспечивается при условии, если
скорость потока газа min,
т.е. близка к 0, обычно эта скорость равна
0,5м/с. При таких случаях порядка 70% этих
частиц будут находиться еще во взвешенном
состоянии. Для расчета введем следующие
обозначения: d-
диаметр частиц в капельно-твердой
взвеси; v
-
скорость частиц;
-
плотность частиц;
-
плотность газа. G=
Сила
тяжести: G=
Сила
сопротивления: G=
где
-
коэффициент гидравлического сопротивления.
Вначале частицы оседают, ускорено, затем по мере возрастания скорости частиц, сопротивление среды повышается до момента равновесия силы тяжести. Дальнейшее падение частиц происходит равномерно и считается, что сила тяжести равна силе сопротивления.
G=
равна G
=
Пропускная
способность сепаратора
,
где V-скорость
жидкости; F-
площадь поверхности внутреннего сечения.

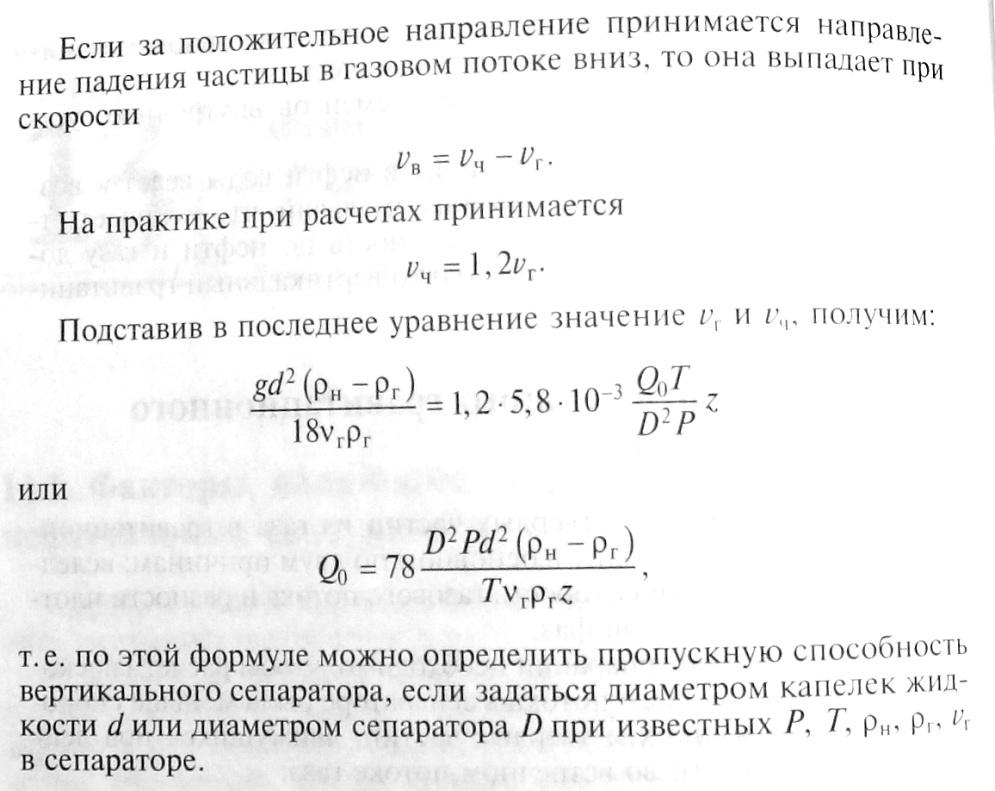

Приравнивая, находим Vч!!! Vч=1,2∙Vг, выражаем и находим Vг и подставляем в формулу Q=Vг∙F. Ниже все описано
Самое главное написать: Для эффективной сепарации необходимо чтобы скорость осаждения частиц была больше скорости движения газа!!! Т.е. Vч=1,2∙Vг

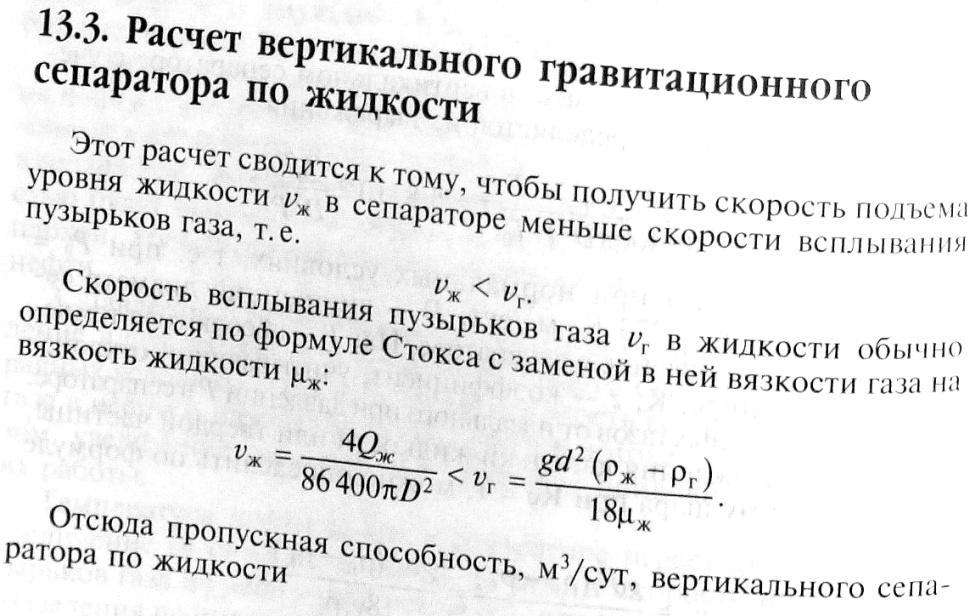

По жидкости
