7. Решение системы конечно-разностных уравнений методом прогонки (для случая неустановившейся плоскопараллельной фильтрации жидкости в пласте с единичными коэффициентами).
(Pi-1,k-1- 2Pi,k-1+ Pi+1,k-1)/(∆x)2=(Pi,k- Pi,k-1)/τ+fi,k, (1), где (Pi-1,k-1, Pi,k-1, Pi+1,k-1-известны) - явная конечно-разностная схема.
(Pi-1,k- 2Pi,k+ Pi+1,k)/(∆x)2= (Pi,k- Pi,k-1)/ τ+fi,k, (2)-неявная схема, i=1,n-1.
Составляя систему ур-й по неявной схеме, получаем (n+1) ур-е для внутренних узлов с (n+1) неиз-ми давлениями. Чтобы сделать систему замкнутой записывают систему при (i=0,i=n) граничных условиях. Итак, записывая производные на границах в виде:
А) на левой границе (i=0): Р/х (3)
(Р1,к-Р0,к)/∆х=0 (4)–конечно-разностное уравнение производной (3);
Б) на правой границе (i=n): Р/х (5)
Рn,к-Р(n-1),к)/∆х=0(6)-конечно-разностное уравнение производной (5).
Из (4) следует Р0,к= Р1,к (4а). Из (6) следует Р(n-1),к= Рn,к (6а). Итак, мы имеем замкнутую систему. Ее решают методом прогонки значений систем конечно-разностных схем неявн. ур-й.
Для i=1:(P2,k- 2P1,k+ P0,k)/(∆x)2= (P1,k- P1,k-1)/τ+f1,k (7). С учетом (4а) можно записать: (P2,k- P1,k)/(∆x)2= (P1,k- P1,k-1)/τ+f1,k (8)
Р1,к=[Р2,к+(∆x)2(P1,k-1- τ f1,k)/τ ] / [1 + (∆x)2/τ] (9)
Обозначим:А1,к=1/(1+(∆x)2/τ); С1,к=((∆x)2/τ)/(1+(∆x)2/τ))*(Р1,к-1-τ*f1,к) (10).
Р1,к=А1,кР2,к+С1,к (11).
Аналогично можно показать:
Для i=2: Р2,к=А2,кР3,к+С2,к (12).
А2,к=1/(2-А1,к+(∆x)2/τ), ,….(29)
С2,к={С1,к+(∆x)2 *(Р2,к-1-τ*f2,к) /τ }/(2- А1,к+(∆x)2/τ) (13).
Для любой внутренней точки i: Рi,к=Аi,кР(i+1),к+Сi,к (14).
Аi,к=1/(2-Аi-1,к+(∆x)2/τ), ,….(31)
Сi,к={Сi-1,к+(∆x)2 *(Рi,к-1-τ*fi,к) /τ }/(2- Аi-1,к+(∆x)2/τ) (15).
Для i=n-1: Рn-1,к=Аn-1,кРn,к+Сn-1,к (16).
С учетом (6а) получим: Рn-1,к= Сn-1,к /(1-Аn-1,к) (17).
Коэф-ты А и С наз. прогоночными коэф-ми. Они не содержат неизвестных давлений и могут быть вычислены самостоятельно. Прогоночные коэф-ты вычисляются в порядке возрастания координального индекса i (слева на право). После вычисления прогоночных коэф-ов вычисляются давления в узловых точках в порядке убывания индекса i , т.е. справа налево. Так реализуется метод прогонки. В большинстве координатных узлов f1,k=0. f1,k> или<0 в тех местах, где имеются скважины добывающие или нагнетательные.

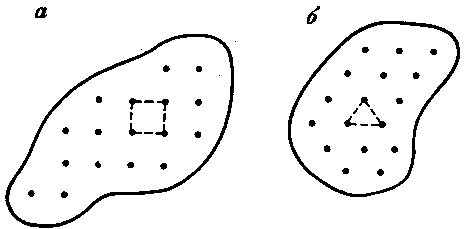

8.Система размещения скважин Рациональное размещение скв-н на площади г-носности имеет большое значение. Сетка размещения скв-н существенно влияет на все технико-экономические показатели разр-ки мест-я и обустройства промысла. Рацион-я система размещения скв-н обосновывается технико-экономическими расчетами. Существуют следующие системы размещения скв-н: 1. Равномерное размещение по квадратной или треугольной сетке.
2. Разм-е скв-н в виде кольцевых батарей или цепочек.
3. Размещение скв-н в центральной части залежи.

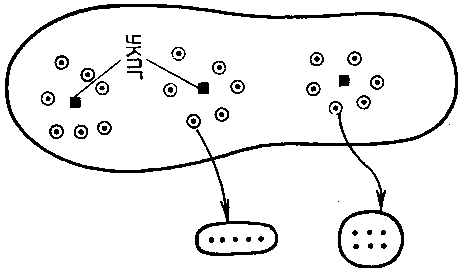

4. Размещение скв-н в виде кустов.
5. Неравномерное размещение скв-н.
Под равномерной сеткой понимается такая система размещения скв-н на площади газоносности, когда в пр-се разр-ки не образуется общей депрессионной воронки, т.е. Рпл вдали от каждой скв-ны примерно одинаковы и близки к среднему Рпл. Изменение дебитов г-х скв-н опр-ся изменением во времени среднего Рпл по залежи в целом. Геометрически равномерное размещение скв-н на площади газоносности удовлетворяет отмеченному условию лишь при достаточной однородности пласта по коллекторским свойствам. В случае существенной неоднородности пласта под равномерной сеткой размещения г-х скв-н можно понимать такую, при к-й приближенно выполняется соотношение:
