3.2.4 Конструктивный узел
1 На разрезе здания соответствующее место обвести овалом или окружностью (сплошной тонкой линией), с обозначением на полке линии-выноски порядкового номера узла арабской цифрой в соответствии с рисунком 19. Если узел помещен на другом листе, то номер листа указать под полкой линии-выноски или на полке линии-выноски рядом в скобках. Над изображением узла в окружности указать его порядковый номер и номер листа, если узел изображен на другом листе документа (рис. 19).
2 В соответствующем масштабе вычертить в тонких линиях увеличенное изображение, на котором указать все необходимые подробности, которые не указаны на основном чертеже.
3 Оформить, при необходимости, выносные элементы к многослойным конструкциям. На выносных надписях указать название каждого слоя и его толщину в миллиметрах. Эти надписи поместить в порядке расположения слоев материала со стороны стрелки.
4 Выполнить штриховку соответствующего материала конструкции согласно ГОСТ 2.306-68 (см. таблицу 4).
Рисунок 19 – Обозначение и маркировка узлов
5 Выполнить обводку изображений.
Пример оформления конструктивных узлов здания изображен на рисунке 23.
Рисунок 20 – Образец выполнения плана здания
Рисунок 21 – Образец выполнения разреза здания
Рисунок 22 – Образец выполнения фасада здания

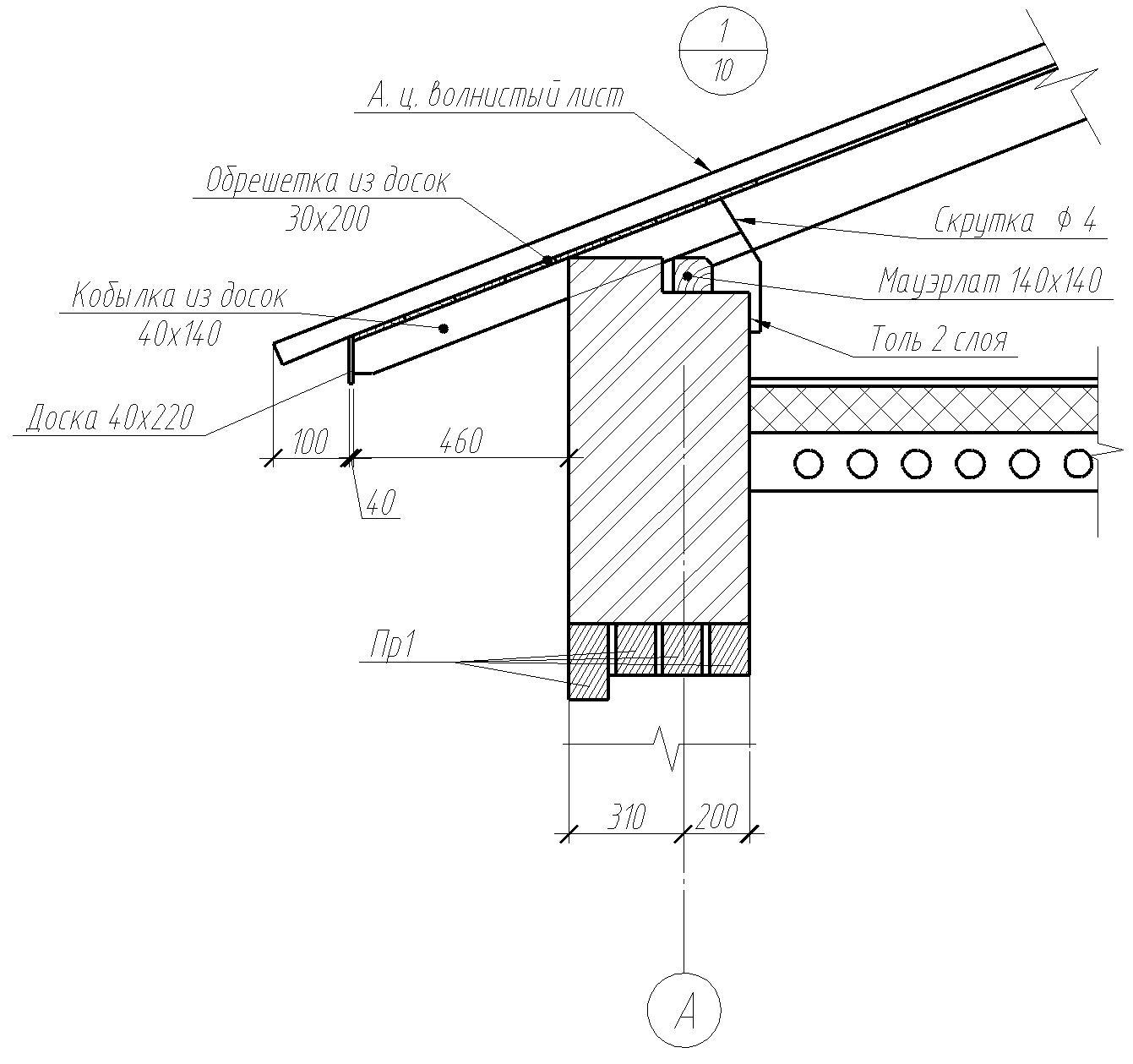

Рисунок 23 – Образец выполнения конструктивного узла здания
3.3 Контрольные вопросы
Какие документы входят в основной комплект архитектурно-строительных чертежей.
Требования к оформлению архитектурно-строительных чертежей.
План этажа здания. Определение. Последовательность вычерчивания.
Какие правила нанесения координационных осей на плане этажа здания.
Правила нанесения наружных и внутренних размеров на плане здания.
Условные изображения отдельных видов санитарно-технического оборудования.
Разрез здания. Определение, классификация. Последовательность вычерчивания.
Какую отметку в здании принимают за «нулевую».
Правила нанесения отметок уровня на разрезе и фасаде здания.
Какой размер принимается за высоту этажа.
Условное обозначение оконных и дверных проемов на плане и разрезе здания. Что такое четверть, ее размеры и назначение.
Из каких конструкций состоит лестничная клетка?
Как подсчитывается количество ступеней в марше? От каких параметров зависит количество ступеней?
Фасады здания. Определение, классификация. Правила оформления.
Конструктивный узел здания. Правила вычерчивания.
Маркировка и обозначение конструктивного узла здания.
Правила оформления выносных надписей.
Графические обозначения материалов на конструктивных разрезах и узлах здания.
