.docxМИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ, СВЯЗИ И МАССОВЫХ КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ
Ордена Трудового Красного Знамени федеральное
государственное бюджетное образовательное
учреждение высшего образования
«Московский технический университет
связи и информатики»
────────────────────────────────────
Отчёт
по дисциплине «Основы систем управления»
Выполнил: студ. гр.
Проверила: Степанова И.В.
Москва 2025
1.

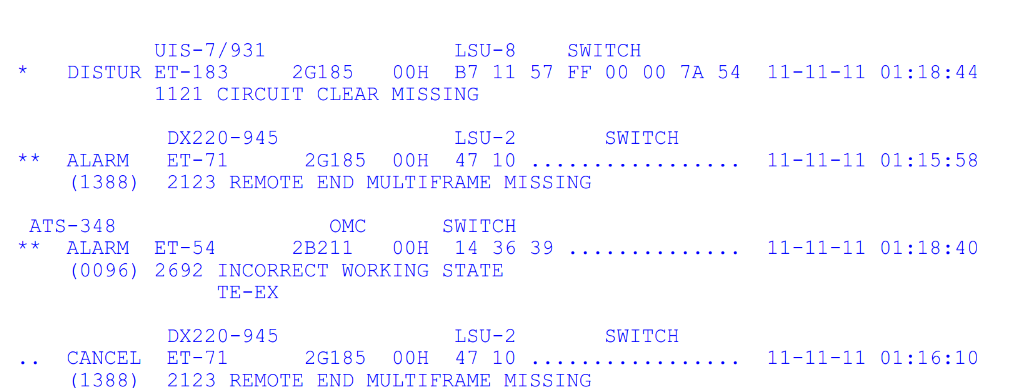

Название узла – UIS-7/931.
Удалённый абонентский модуль – отсутствует.
Название блока – LSU-8.
Название устройства – SWITCH – станционное устройство.
Счётчик обновления данных - отсутствует.
Время возникновения сигнала – отсутствует.
Категория серьёзности - * – не нужно вмешательство персонала, неисправность локализована системой восстановления рабочих конфигураций.
Тип аварийного сообщения – Disturb.
Название объекта аварии – ET-183 – оконечный станционный комплект 183.
Координаты объекта аварии - 2G185 – статив 2G, кассета на высоте 185.
Весовое значение аварийного сообщения - 00H – блок не будет исключён из работы.
Дополнительные параметры состояния блока – B7 11 57 FF 00 00 7A 54 Линия ИКМ – B7 - 183. Временной интервал в линии - 11 - 17. Информация о состоянии блока линейной сигнализации - 57 - 87. Индекс блока противоположного конца – FF – не имеет значения. Номер линии ИКМ противоположного конца - 00 – не имеет значения. Номер временного интервала линии ИКМ противоположного конца - 00 – не имеет значения. Отправитель сообщения - 7A - 122. Код сообщения - 54 - 84.
Дата и время регистрации нарушения - 11-11-11 01:18:44.
Серьёзность аварийного нарушения – отсутствует.
Индекс поиска в справочнике аварийных сообщений - 11 – Освобождение линии не состоялось.
Текст поясняющий сообщение – CIRCUIT CLEAN MISSING.
2.
Название узла DX220-945.
Удалённый абонентский модуль – отсутствует.
Название блока – LSU-2.
Название устройства – SWITCH – станционное устройство.
Счётчик обновления данных - отсутствует.
Время возникновения сигнала – отсутствует.
Категория серьёзности - ** – требуется вмешательство персонала, возможна задержка до одних суток.
Тип аварийного сообщения – Alarm.
Название объекта аварии – ET-54 – оконечный станционный комплект 54.
Координаты объекта аварии - 2B111 – статив 2B, кассета на высоте 211.
Весовое значение аварийного сообщения - 00H – блок не будет исключён из работы.
Дополнительные параметры состояния блока – 14 36 39. Код текущего состояния блока – 14 - 20. Дополнительные параметры состояния блока - 36 39.
Дата и время регистрации нарушения - 11-11-11 01:15:58.
Серьёзность аварийного нарушения – 1388.
Индекс поиска в справочнике аварийных сообщений - 2123 – с дальнего конца линии ИКМ поступает сигнал о потере сверхциклового синхронизма.
Текст поясняющий сообщение – REMOTE END MULTIFRAME MISSING.
3.
Название узла – ATS-348.
Удалённый абонентский модуль – отсутствует.
Название блока – OMC – Operation and Maintenance Center.
Название устройства – SWITCH – станционное устройство.
Счётчик обновления данных - отсутствует.
Время возникновения сигнала – отсутствует.
Категория серьёзности - ** – требуется вмешательство персонала, возможна задержка до одних суток.
Тип аварийного сообщения – Alarm.
Название объекта аварии – ET-71 – оконечный станционный комплект 71.
Координаты объекта аварии - 2G185 – статив 2G, кассета на высоте 185.
Весовое значение аварийного сообщения - 00H – блок не будет исключён из работы.
Дополнительные параметры состояния блока – 14 36 39 Тип блока – 14. Индекс блока - 36. Код состояния - 39 – TE-EX.
Дата и время регистрации нарушения - 11-11-11 01:18:40.
Серьёзность аварийного нарушения – 0096.
Индекс поиска в справочнике аварийных сообщений - 2692 – блок, входящий в состав АТС, выключен из эксплуатации.
Текст поясняющий сообщение – INCORRECT WORKING STATE. TE-EX – Тест - выполнение
4.
Название узла DX220-945.
Удалённый абонентский модуль – отсутствует.
Название блока – LSU-2.
Название устройства – SWITCH – станционное устройство.
Счётчик обновления данных - отсутствует.
Время возникновения сигнала – отсутствует.
Категория серьёзности - ** – требуется вмешательство персонала, возможна задержка до одних суток.
Тип аварийного сообщения – Alarm.
Название объекта аварии – ET-54 – оконечный станционный комплект 54.
Координаты объекта аварии - 2B111 – статив 2B, кассета на высоте 211.
Весовое значение аварийного сообщения - 00H – блок не будет исключён из работы.
Дополнительные параметры состояния блока – 47 10. Код текущего состояния блока – 47 - 71. Дополнительные параметры состояния блока - 10 - 16.
Дата и время регистрации нарушения - 11-11-11 01:16:10.
Серьёзность аварийного нарушения – 1388.
Индекс поиска в справочнике аварийных сообщений - 2123 – с дальнего конца линии ИКМ поступает сигнал о потере сверхциклового синхронизма.
Текст поясняющий сообщение – REMOTE END MULTIFRAME MISSING.
