Введение

Изучение структурной и функциональной организации процессора на примере базовой учебной ЭВМ.

1 ХОД РАБОТЫ

1. Программа (Вариант 7+9/3)

Текст программы:

05071 // Отправка данных из ОЗУ в RG (9).

04072 // Деление числа из RG на число из ОЗУ (9/3).

01073 // Сложение числа из RG и из ОЗУ (7+9/3).

11195 // Вывод результата в строку 95 (Отправка данных из RG в ОЗУ).

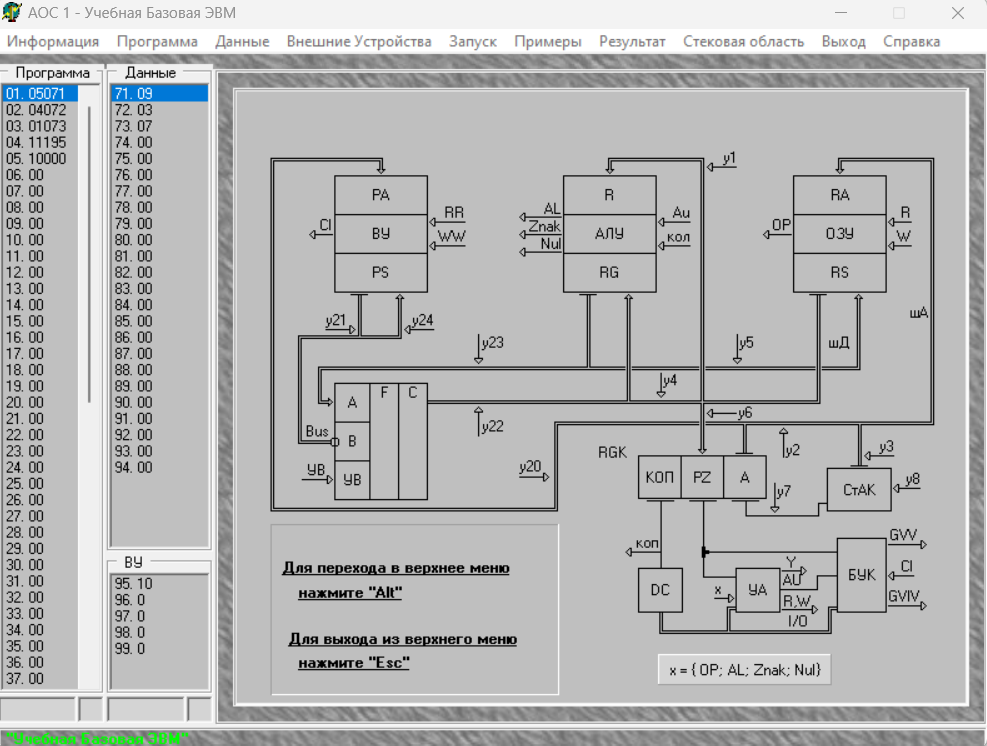

Рисунок 1.1 - Работа программы

10000 // Конец работы.

2. Блок-схема

По программе была составлена блок-схема (рисунок 1.2)

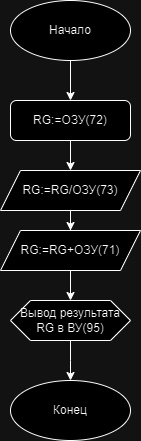

Рисунок 1.2 - Блок-схема программы

Заключение

В процессе выполнения работы были изучены структурная и функциональная организация процессора на примере базовой учебной ЭВМ.
