Учебный комплект Разрезные модели «Оборудование нефть и газ»

Методические указания к выполнению лабораторных работ

Ярославль, 2023

2

3

Описание стенда.

Стенд предназначен для изучения конструкции центробежных и шестеренных насосов, насосов-дозаторов, клиновых и шиберных задвижек,

шаровых кранов, обратных клапанов, применяемых в системах перекачки жидких сред в нефтехимической промышленности, водоснабжении и других отраслях промышленности. В состав стенда входят разрезные модели оборудования и наборы для разборки-сборки с инструментом.

4

Лабораторная работа 1. Изучение устройства и принципа работы обратного поворотного клапана.

Цель работы: Изучение устройства и принципа работы обратного поворотного клапана.

Краткая теория: Разновидности клапанов обратного типа относят к категории защитной арматуры. Подобное оборудование отвечает за предотвращение аварии путем отключения (блокировки) одной из секций трубопровода. Возможна и полная остановка трубопровода в автоматическом режиме. Таким образом можно защитить установку от существенных изменений ранее установленных параметров. Также можно избежать образования реверсного потока жидкости, которые отвечают за полное прекращение движения потока.

Клапан обратный поворотный – это запорное устройство, основной частью которого является стальной захлопывающийся диск, фиксируемый на подпружиненной оси. В тот момент, когда такой обратный клапан открыт, диск в его внутренней части располагается параллельно движению рабочей среды, а когда закрыт – перпендикулярно. Обратный поворотный фланцевый клапан отличается простой конструкцией и, соответственно, невысокой стоимостью. Если говорить о недостатках обратных клапанов данного типа, то наиболее значимым из них является то, что их поворотный механизм в момент закрытия слишком сильно захлопывает запорный диск, что со временем приводит к износу посадочного места. Подобного недостатка лишены безударные поворотные обратные клапаны, оснащенные специальным механизмом, обеспечивающим плавное закрытие запорного диска. Между тем такие усовершенствованные фланцевые поворотные клапаны отличаются более высокой стоимостью, что несколько ограничивает их применение.

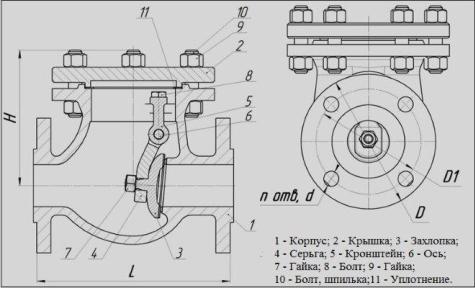

Рис. 1. Устройство обратного поворотного клапана

5

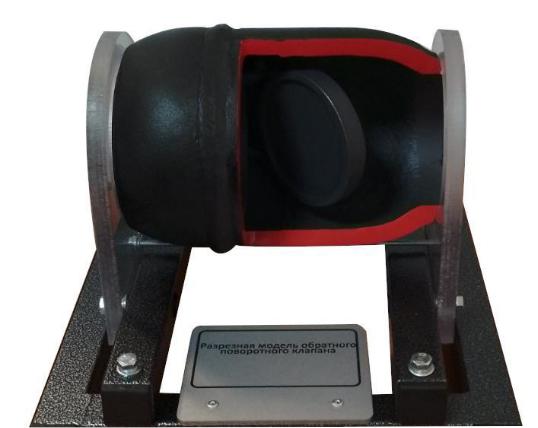

Рис. 2. Разрезная модель обратного поворотного клапана

Порядок выполнения работы:

1.Ознакомиться с краткой теорией и разрезной моделью обратного поворотного клапана.

2.Описать устройство и принцип работы обратного поворотного клапана.

6

Лабораторная работа 2. Изучение устройства и принципа работы крана шарового регулировочного с ручным управлением.

Цель работы: Изучение устройства и принципа работы крана шарового регулировочного с ручным управлением.

Краткая теория: Принцип действия и устройство крана регулирующего шарового можно рассмотреть на примере одного из наиболее популярных моделей шарового крана – двухходового. Корпус по форме напоминает кусок трубы, в которой средняя часть имеет существенное расширение. Также устройство оснащено седлом, которое изготовлено из качественных уплотнительных материалов, в котором и размещается шар.

Этот элемент относится к категории подвижных, при этом в шаре имеется сквозное отверстие и если его совместить с осью корпуса, то начнет через него проходить рабочая среда. При смещении шара на 90°, то проход будет перекрыт непросверленной стороной. При промежуточных положениях шара будет осуществляться дросселирование потока. Для осуществления подобных действий в шаре находится шток, к которому прикреплена рукоятка.

Шаровой кран в открытом положении будет иметь небольшое гидравлическое сопротивление, как и выбранный отрезок магистрал; в то время как использование вентиля вызывает увеличение гидравлического сопротивления участка трубопровода.

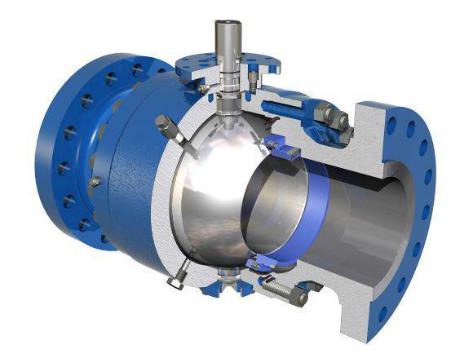

Рис. 1. Устройство шарового крана.

7

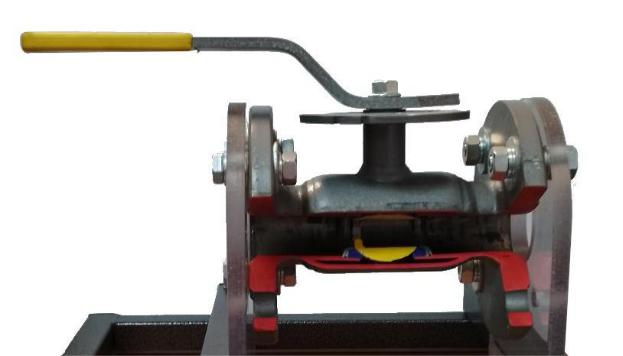

Рис. 2. Разрезная модель работы крана шарового регулировочного.

Порядок выполнения работы:

1.Ознакомиться с краткой теорией и разрезной моделью крана шарового регулировочного.

2.Описать устройство и принцип работы крана шарового регулировочного.

8

Лабораторная работа 3. Изучение устройства и принципа работы задвижки клиновой с ручным управлением.

Краткая теория: Принцип работы клиновой задвижки прост, а ее устройство наделяет оборудование надежностью и долговечностью, поэтому сфера применения запорной арматуры достаточно широка. Задвижки могут иметь разный размер и доходить до 2 м в диаметре. Их можно устанавливать и на внутридомовые системы, и на магистральные трубопроводы.

Работать клиновые задвижки способны в широком диапазоне давлений и температур. Их можно использовать в системах с давлением до 2 МПа и при температуре свыше 500 градусов. Они подходят для контакта с жидкими и газообразными рабочими средами, а также выдерживают воздействие агрессивных веществ, в частности нефти и нефтепродуктов.

Устройства с клиновой задвижкой могут управляться:

•вручную,

•автоматически.

Задвижки клиновые с ручным устройством управления проще и дешевле. Их монтируют на легкодоступных участках трубопроводов. Автоматизированную запорную арматуру устанавливают в удаленных или труднодоступных местах, куда тяжело или долго добраться при необходимости регулирования или перекрытия потока жидкости или газа.

Принцип работы клиновых задвижек Типовое устройство клиновой задвижки представлено на рис. 1.

9

Рис. 1. Устройство клиновой задвижки

1. корпус; 2. крышка; 3. шпиндель; 4. клиновой запирающий элемент; 5. направляющие клина; 6. гайка; 7. втулка с 0-образными сальниками; 8. 0-образные сальники; 9. резиновая манжета; 10. кольцо; 11. пыльник;

12. прокладка; 13. болты крепления крышки; 14. защитное кольцо; 15. шайбы.

Принцип работы клиновой задвижки зависит от того, выдвигается ли у устройства шток. Наиболее распространенным видом запорной арматуры этого класса является та, у которой шток не выдвигается. У таких конструкций винтовая часть располагается внутри, и они работают по принципу домкрата. Клиновые задвижки с выдвижным устройством позволяют регулировать положение затвора.
