МИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ, СВЯЗИ И МАССОВЫХ

КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ

Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования

«Московский технический университет связи и информатики»

(МТУСИ)

Лабораторная работа

по дисциплине

«Метрология, стандартизация и сертификация»

Выполнил:

Вариант №17

Исследование частотных характеристик вольтметров переменного тока

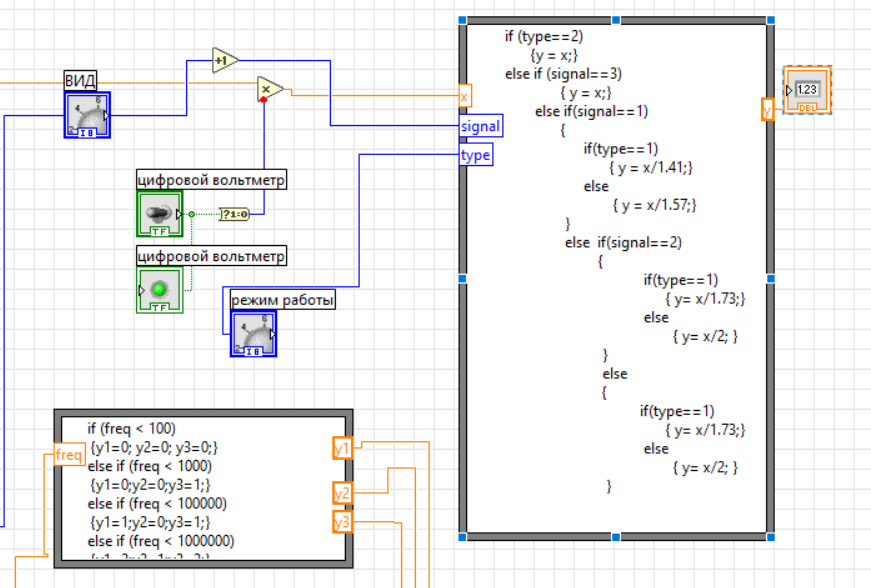

Рисунок 1

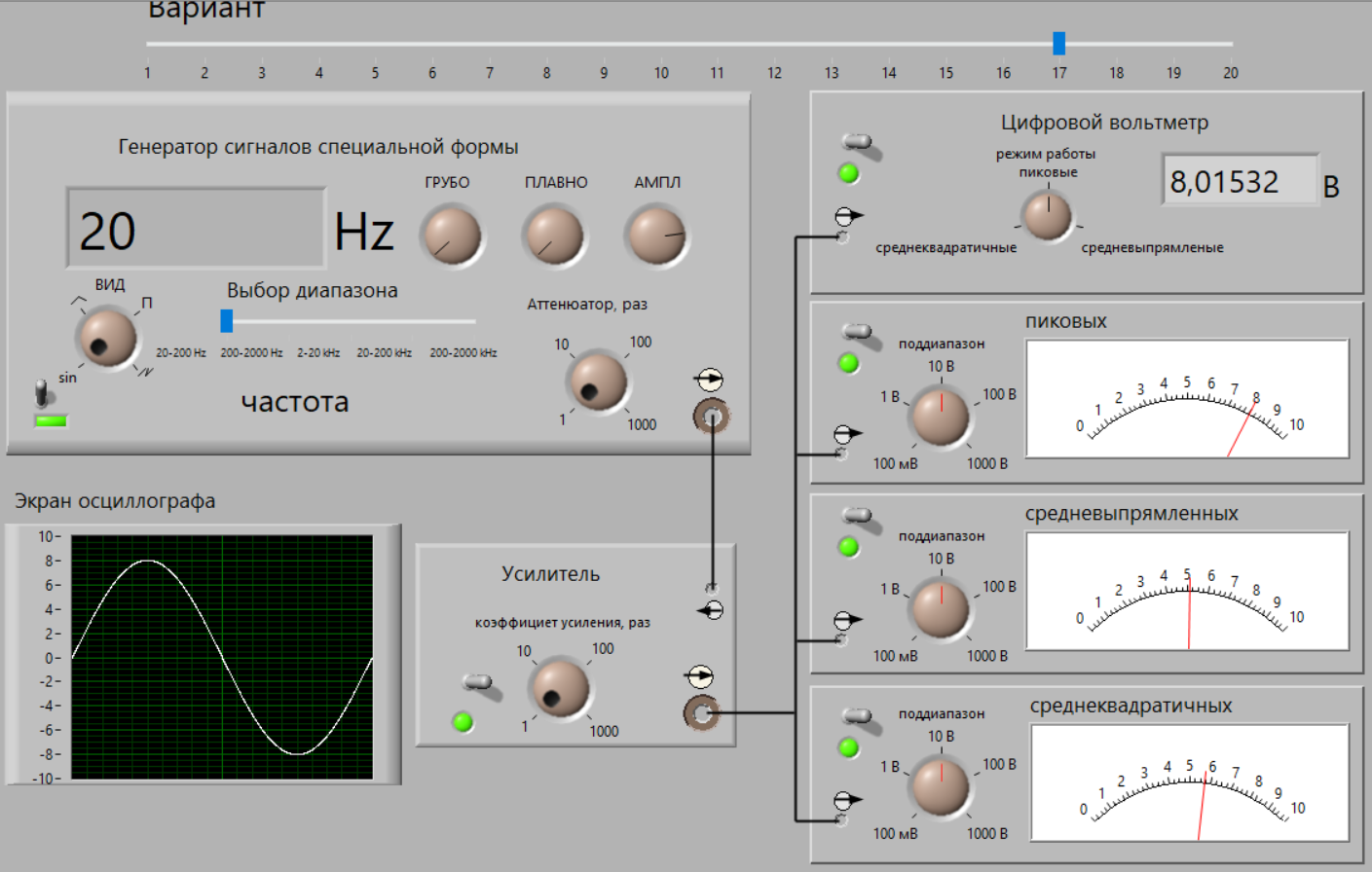

Рисунок 2

Таблица 1 – результаты измерений

Частота, КГц

0.02

0.5

1

5

10

50

100

500

1000

Пиковые, В

8,0

8,0

8,0

8,0

8,0

8,0

8,0

8,0

8,0

Средневыпрямленные, В

5,0

5,1

5,0

5,2

5,1

5,0

5,1

5,0

5,1

Среднеквадратичные, В

5,7

5,7

5,7

5,7

5,7

5,6

5,7

5,6

5,7

Исследование показаний электронных вольтметров на разных поддиапазонах

Таблица 2 – результаты измерений

Поддиапазон, Гц

500

Пиковые, В

0,05

Средневыпрямленные, В

0,032

Среднеквадратичные, В

0,035

Таблица 3 – результаты измерений

Поддиапазон, КГц

1

10

100

1000

К усиления

1

10

100

1000

Пиковые, В

0,5

0,5

0,5

0,5

Средневыпрямленные, В

0,3

0,3

0,3

0,3

Среднеквадратичные, В

0,4

0,4

0,4

0,4

Определение погрешностей нахождения коэффициента формы и амплитуды сигнала генератора

Для расчёта коэффициентов потребуются формулы ;

Синусоидная

Таблица 4 – результаты измерений

Частота, Гц

500

Пиковые, В

8,0

Средневыпрямленные, В

5,0

Среднеквадратичные, В

5,6

Согласно таблице, для синусоидного сигнала коэффициенты соответствуют Кф=1,11; Ка=1,41, что близко к полученным значениям.

Треугольная

Таблица 5 – результаты измерений

Частота, Гц

500

Пиковые, В

8,0

Средневыпрямленные, В

3,9

Среднеквадратичные, В

4,6

Согласно таблице, для синусоидного сигнала коэффициенты соответствуют Кф=1,16; Ка=1,73, что близко к полученным значениям.

Прямоугольная

Таблица 6 – результаты измерений

Частота, Гц

500

Пиковые, В

8,0

Средневыпрямленные, В

8,0

Среднеквадратичные, В

8,0

Согласно таблице, для синусоидного сигнала коэффициенты соответствуют Кф=1; Ка=1, что соответствует полученным значениям.

Пилообразная

Таблица 7 – результаты измерений

Частота, Гц

500

Пиковые, В

8,0

Средневыпрямленные, В

3,8

Среднеквадратичные, В

4,5

Согласно таблице, для синусоидного сигнала коэффициенты соответствуют Кф=1,16; Ка=1,73, что близко к полученным значениям.
