Метрология_2
.docxМИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ, СВЯЗИ И МАССОВЫХ
КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ
Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования
«Московский технический университет связи и информатики»
(МТУСИ)
Лабораторная работа
по дисциплине
«Метрология, стандартизация и сертификация»
Выполнил:
Вариант №17
Определение основной погрешности установки частоты
|
Номер поверочной точки |
||||
Вариант |
1 |
2 |
3 |
4 |
5 |
17 |
10000 |
25000 |
62000 |
80000 |
100000 |
Таблица 1 – поверочные точки
Используется 7 (4) поддиапазон с погрешностью 3%
По
формуле
найду основную погрешность.
Таблица
2 – результаты измерений
Измеренные погрешности входят в нормальные 3% для данного поддиапазона.
Определение основной погрешности установки выходного напряжения генератора
Таблица 3 – поверочные точки
|
Номер поверочной точки |
|||
Вариант |
1 |
2 |
3 |
4 |
17 |
0,9 |
2,5 |
3,2 |
4,0 |
Используется 7 (4) поддиапазон с погрешностью 6 ± 5%
По
формуле
найду основную погрешность.
Таблица
4 – результаты измерений
Измеренные погрешности входят в нормируемые 11% для данного поддиапазона.
Определение неравномерности уровня выходного напряжения генератора
|
Номер поверочной точки |
|||
Вариант |
1 |
2 |
3 |
4 |
17 |
0,9 |
2,5 |
3,2 |
4,0 |
Используется 7 (4) поддиапазон с погрешностью 3%
По формуле найду основную погрешность.
Таблица
6 – результаты измерений
Измеренные погрешности входят в нормируемые 3% для данного поддиапазона.
Исследование зависимости основной погрешности установки выходного напряжения генератора от частоты
Составлю АЧХ генератора по 3-ей поверочной точке

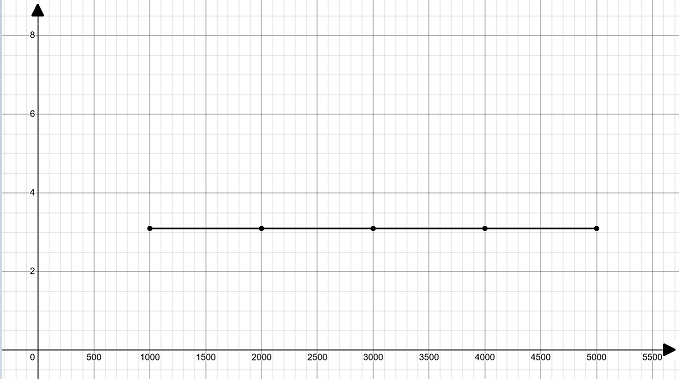

Рисунок 2 – График АЧХ
Оценка выходного сигнала с помощью экрана осциллографа
Амплитуда колебаний А= 8 В
Период колебайний T=0,1 с

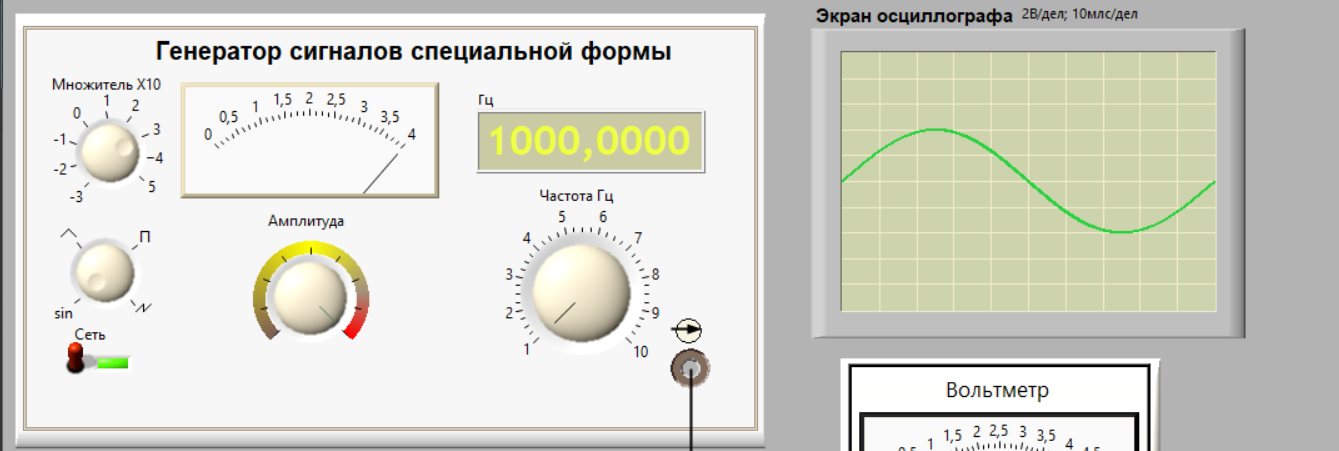

Рисунок 2 – Экран осциллографа
Измерение коэффициента нелинейных искажений
Таблица 6 – результаты измерений
fном, Гц |
200 |
1 000 |
50 000 |
250 000 |
Кни, % |
0,3 |
0,1 |
0,5 |
1,0 |
Норма, % |
0,3 |
0,1 |
0,5 |
1,0 |
