Проверка отказоустойчивости

Введу команды в 1 маршрутизатор:

Router>enable

Router#configure terminal

Router(config)#interface Serial0/0/1

Router(config-if)#shutdown

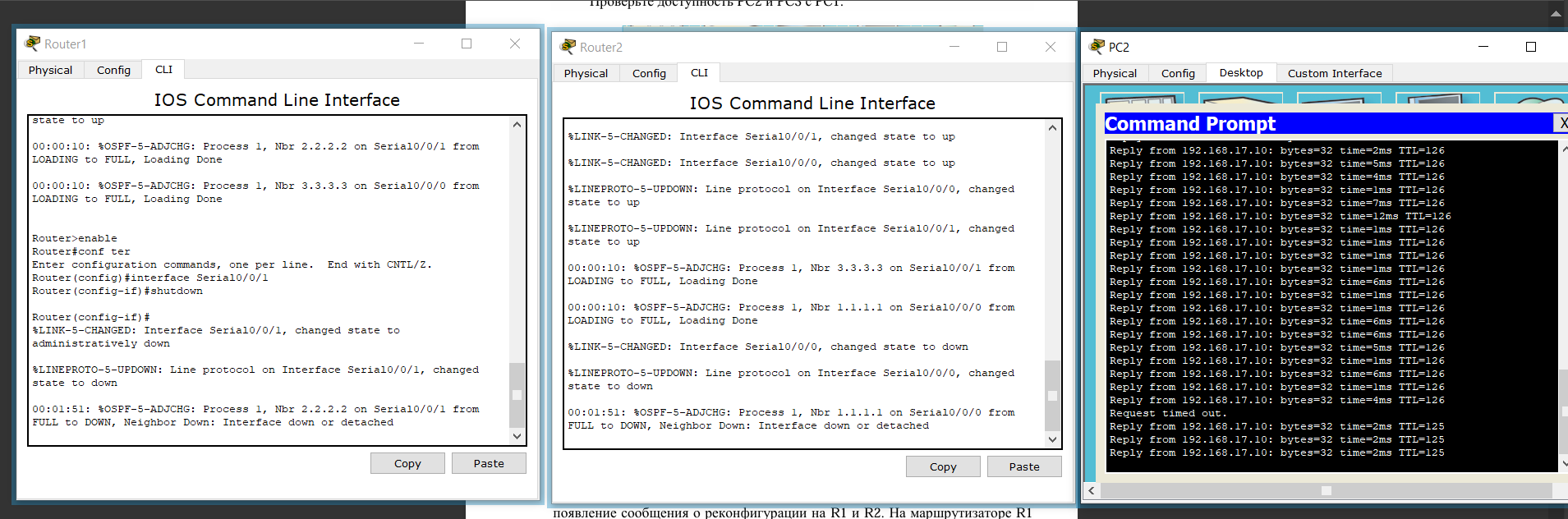

Отключив прямой порт между роутерами, был потерян 1 пакет.

Рисунок 30 – проверка отказоустойчивости

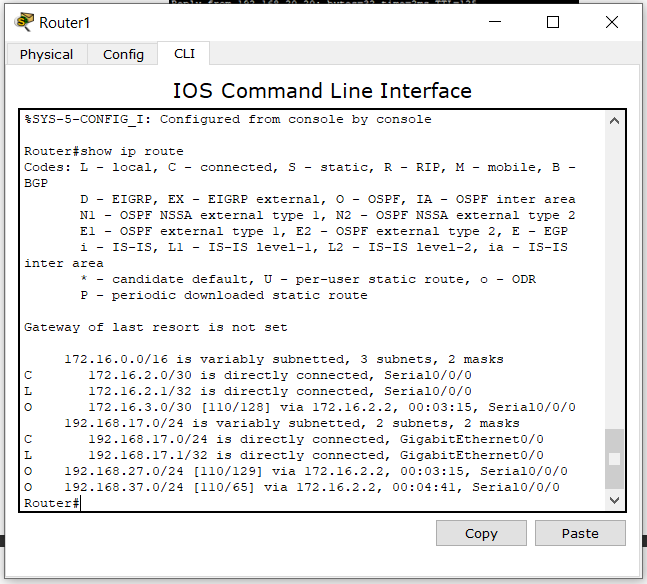

Просмотрю ip route. Теперь маршрутизатор 2 доступен через маршрутизатор 3.

Рисунок 31 – проверка ip route

Убедиться в этом можно с помощью tracert

Рисунок 31 – трассировка

Вывод

В ходе работы я изучил процесс настройки протокола динамической маршрутизации OSPF с использованием сетевого симулятора Cisco Packet Tracer.

Настроил протокол OSPF на маршрутизаторах, изучил доступность различных узлов сети, отключив узлы и проводя трассировку с использованием команды ping и traceroute с целью исследования пути, проверил отказоустойчивость сети, для которой настроен протокол OSPF.
