Агрегирование канала

Соберу сеть с агрегированным каналом

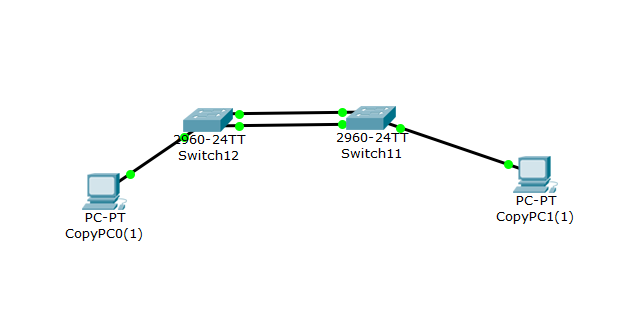

Рисунок 21 – схема сети

Настрою на коммутаторах агрегацию канала с помощью команд

Switch>enable

Switch#conf terminal

Switch(config)#interface range fastEthernet 0/1-2

Switch(config-if-range)#channel-group 1 mode active

Проверю доступность сети

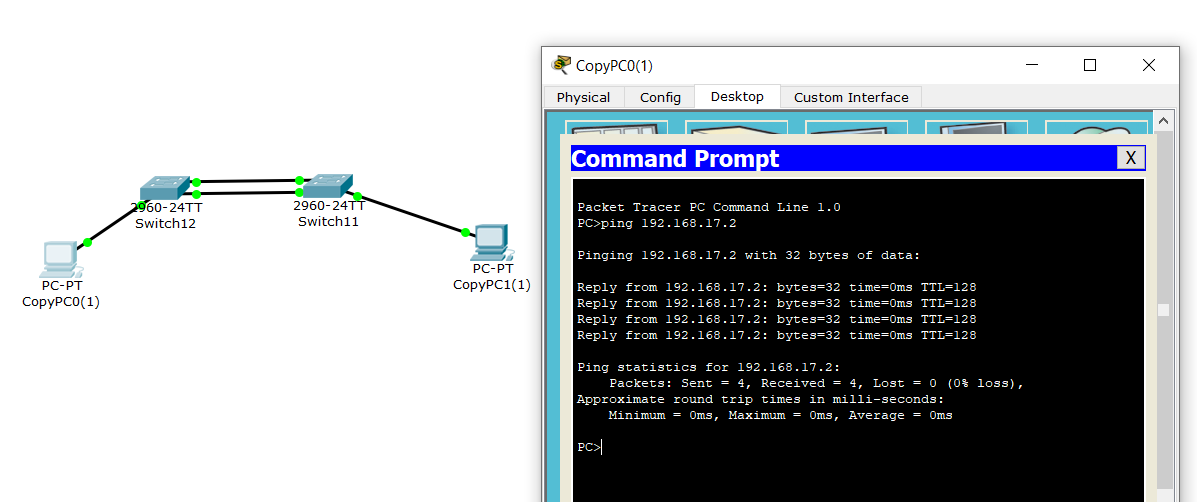

Рисунок 22 – проверка доступности при обоих подключённых каналах

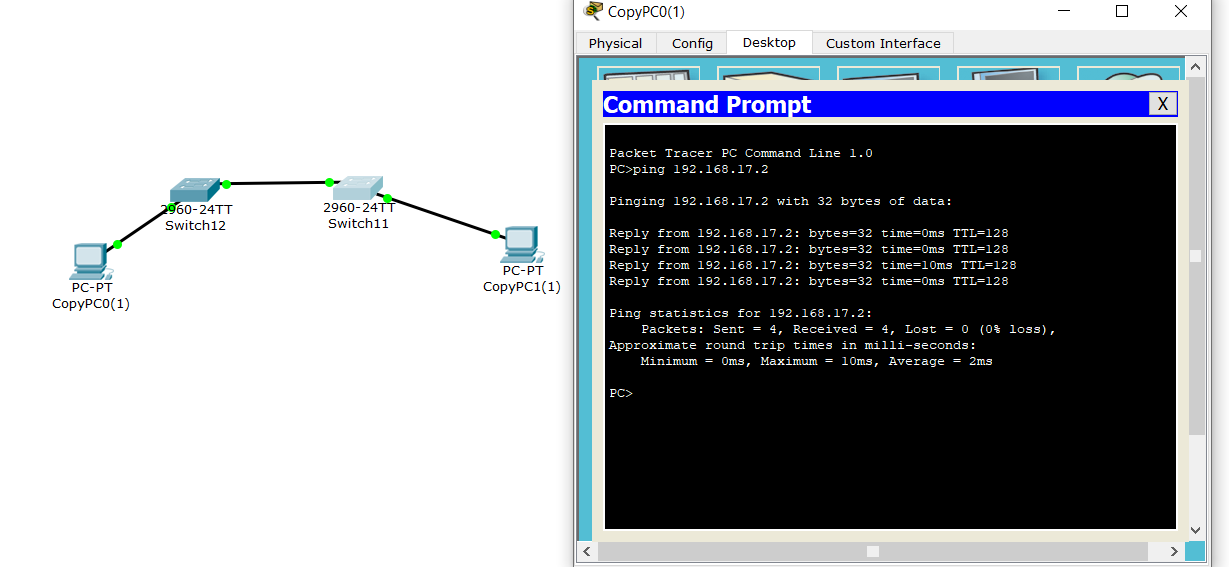

Рисунок 23 – проверка доступности при потере одного канала

8. Изучение процесса работы протокола динамической маршрутизации ospf Цель

Изучить и практически освоить процесс настройки протокола динамической маршрутизации OSPF с использованием сетевого симулятора Cisco Packet Tracer. Научиться настраивать протокол OSPF на маршрутизаторах, проверять доступность различных узлов сети, проводить трассировку с использованием команды traceroute с целью исследования пути прохождения трафика, а также проверять отказоустойчивость сети, для которой настроен протокол OSPF.

Задание

• Ознакомиться по литературе с основными понятиями

динамической маршрутизации и протокола OSPF в частности.

• Запустить Cisco Packet Tracer.

• Собрать необходимую топологию сети, запустить и настроить

виртуальное оборудование.

• Согласно пунктам выполнения лабораторной работы, сделать

необходимые снимки экрана. Изучить полученную информацию и оформить ее в соответствии с требованиями раздела 5 (Содержание отчета).

Выполнение работы

Составлю сеть согласно заданию

Рисунок 24 – схема сети

Настрою Router1 с помощью команд

Router>enable

Router#configure terminal

Router(config)#interface GigabitEthernet 0/0

Router(config-if)#ip address 192.168.17.1 255.255.255.0

Router(config-if)#no shutdown

Router(config-if)#exit

Router(config)#interface Serial0/0/0

Router(config-if)#ip address 172.16.2.1 255.255.255.252

Router(config-if)#no shutdown

Router(config-if)#exit

Router(config)#interface Serial0/0/1

Router(config-if)#ip address 172.16.1.1 255.255.255.252

Router(config-if)#no shutdown

Router(config

if)#exit

Router(config)#exit

Router#wr mem

Аналогично сделаю с 2 и 3 маршрутизаторами.

Проверю доступность сети

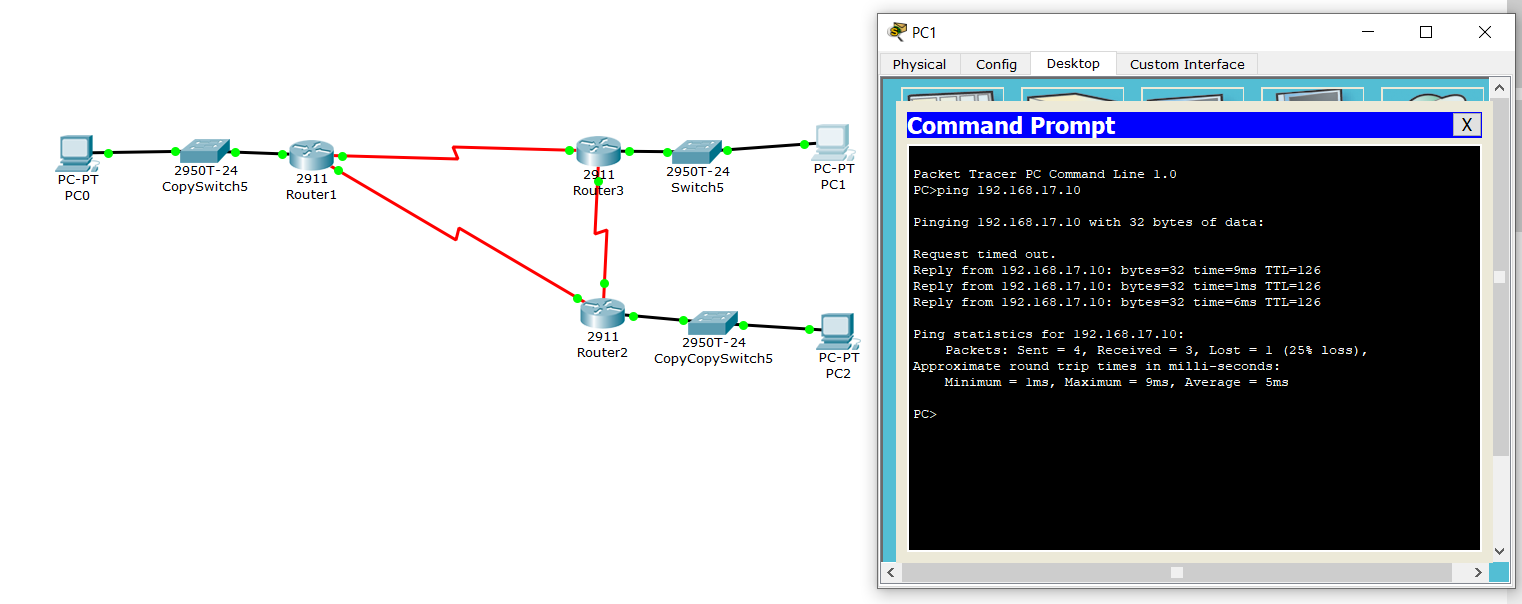

Рисунок 25 – проверка доступности

Проверю подключённые к маршрутизаторам сети с помощью show ip route connected

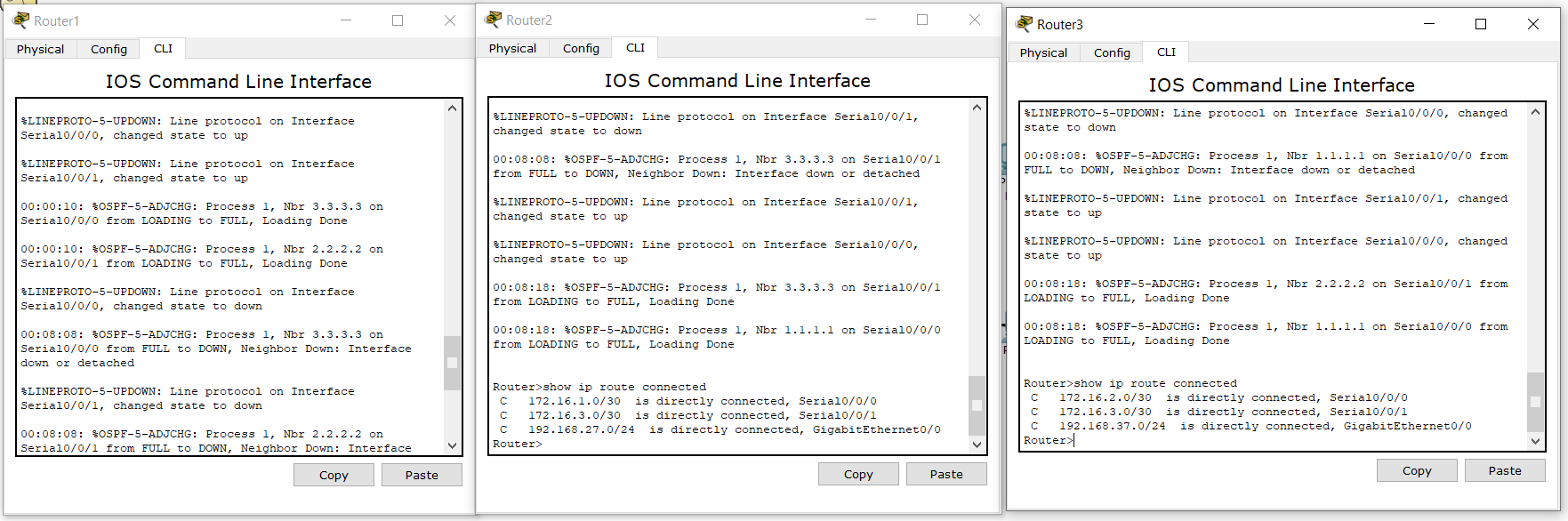

Рисунок 26 – проверка подключённых сетей на маршрутизаторах

Настрою на 1-м маршрутизаторе OSPF с помощью команд

Router>enable

Router#configure terminal

Router(config)#router ospf 1

//вкл. OSPF процесс 1

Router(config-router)#router-id 1.1.1.1

Router(config-router)# network 192.168.17.0 0.0.0.255 area 0 -

Router(config-router)#network 172.16.2.0 0.0.0.3 area 0

Router(config-router)#network 172.16.1.0 0.0.0.3 area 0

Router(config-router)#passive-interface gigabitEthernet 0/0

Router(config-router)#end

После настройки проверю параметры с помощью show running-conf

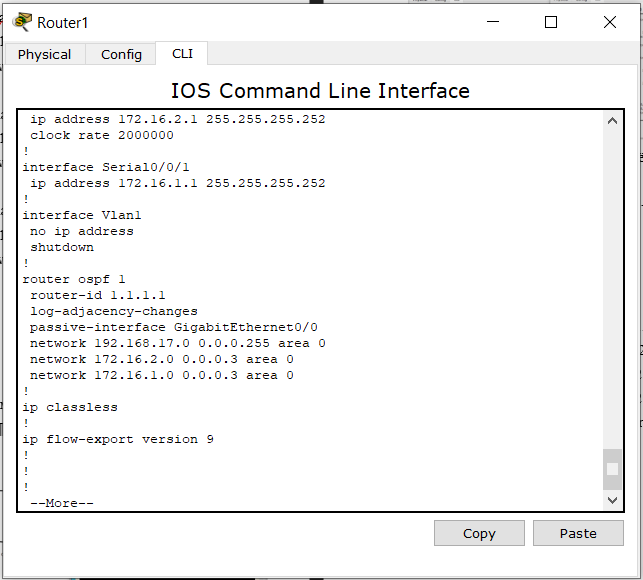

Рисунок 27 – проверка настройки маршрутизатора 1

Аналогично настрою 2 и 3 маршрутизаторы, указав как router-id 2.2.2.2 и 3.3.3.3 соответственно.

Просмотрю соседей OSPF и информацию из таблицы маршрутизации с помощью команд show ip ospf neighbor и show ip route

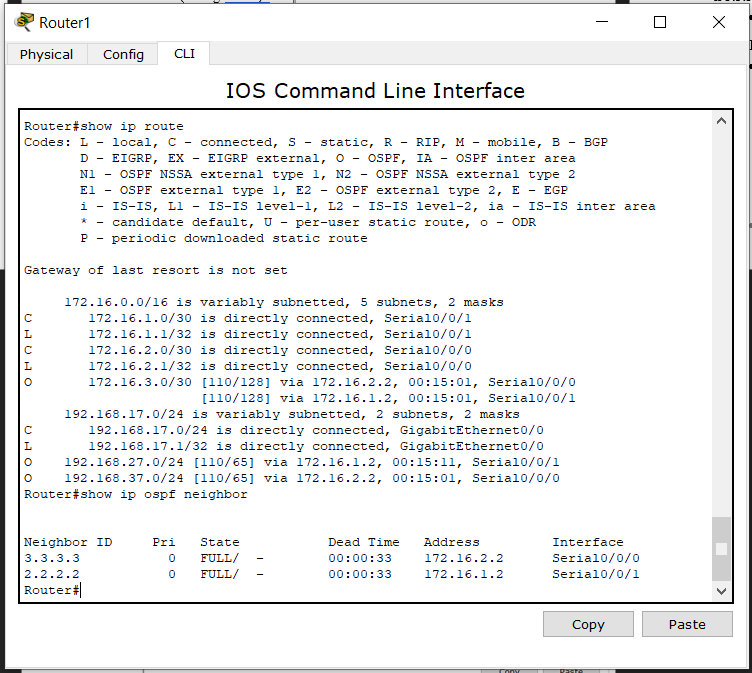

Рисунок 28 – проверка параметров маршрутизатора

Записи, рядом с которыми есть символ «О», означают, что маршрут создан с использованием протокола динамической маршрутизации OSPF

Аналогично выведу информацию с 2 и 3 роутеров

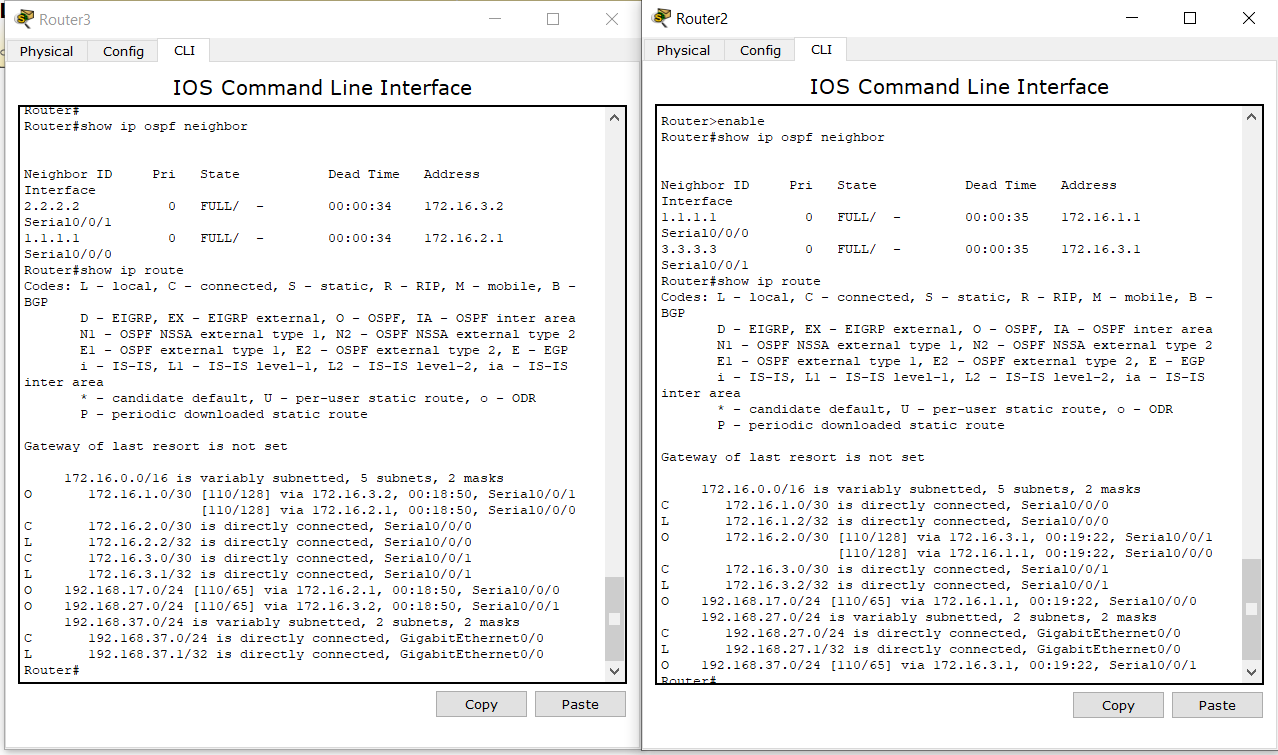

Рисунок 29 – проверка параметров маршрутизаторов 2 и 3
