6.1. Изучение технологии виртуальных локальных сетей vlan

Цель

Изучить и практически освоить процесс настройки технологии виртуальных локальных сетей VLAN (Virtual Local Area Network) с использованием сетевого симулятора Cisco Packet Tracer. Научиться настраивать порты коммутатора в режимы access и trunk.

Задание

Ознакомиться с основными понятиями технологии виртуальных локальных сетей VLAN (Virtual Local Area Network).

Запустить Cisco Packet Tracer.

Собрать необходимую топологию сети, запустить и настроить виртуальное оборудование.

Выполнение работы

Составлю сеть согласно заданию.

Сеть состоит из нескольких подсетей, разные устройства которых необходимо объединить в разные VLAN/

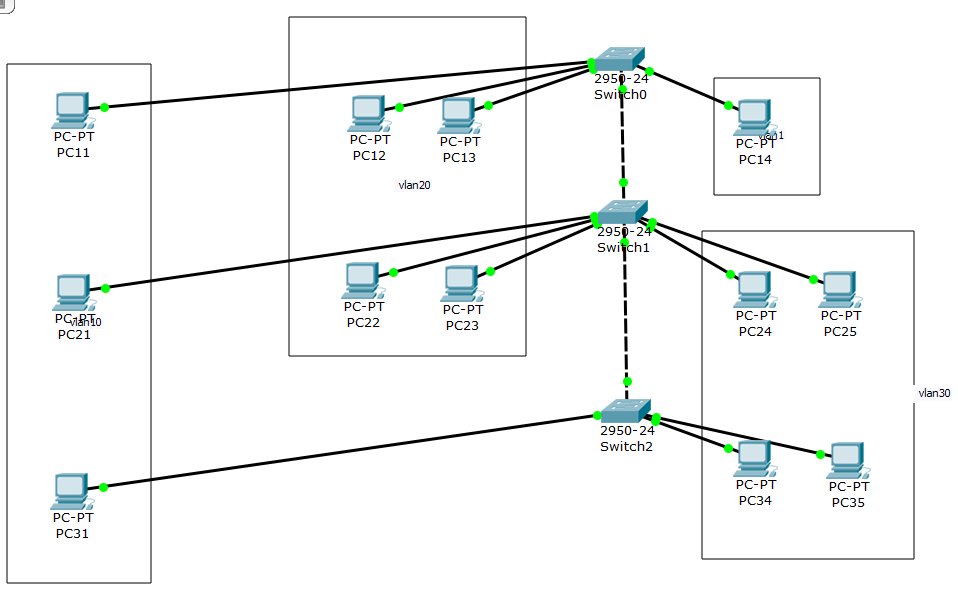

Рисунок 10 – схема сети

Настрою коммутатор, введя команды

Switch>enable

Switch#configure terminal

Switch(config)#vlan 10

Switch(config-vlan)#name Vlan 10

Switch(config-vlan)#exit

Switch(config)#interface fastethernet 0/1

Switch(config-if)#switchport mode access

Switch(config-if)#switchport access vlan 10

Switch(config-if)#exit

Switch(config)#vlan 20

Switch(config-vlan)#name Vlan 20

Switch(config-vlan)#exit

Switch(config)#interface fastethernet 0/2

Switch(config-if)#switchport mode access

Switch(config-if)#switchport access vlan 20

Switch(config-if)#exit

Switch(config)#interface fastethernet 0/3

Switch(config-if)#switchport mode access

Switch(config-if)#switchport access vlan 20

Switch(config-if)#exit

Switch#show vlan

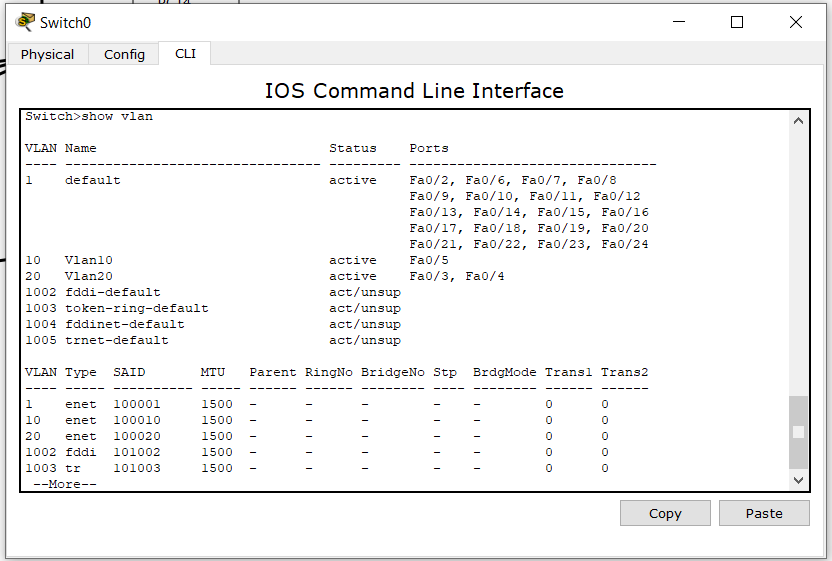

Рисунок 11 – настройки VLAN

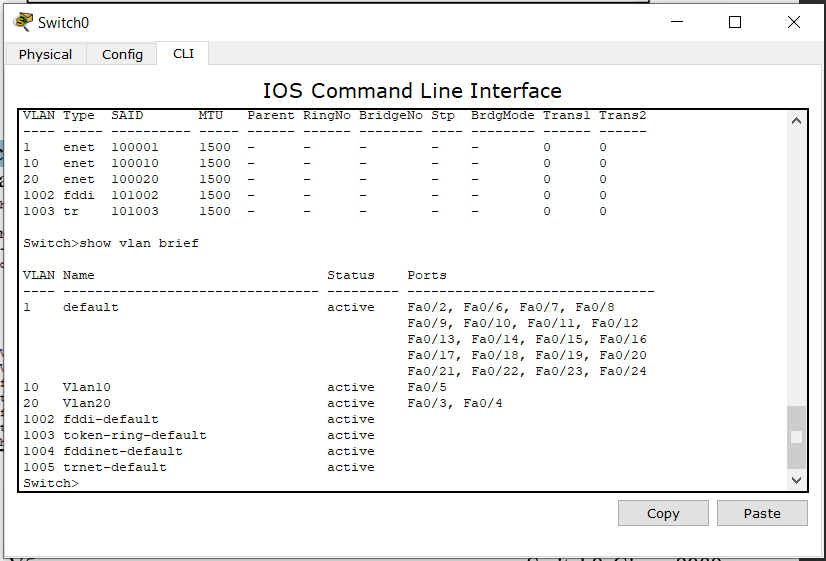

Рисунок 11 – настройки VLAN кратко

Настрою остальные маршрутизаторы аналогичным образом.

Настрою trunk-порты коммутаторов. Для этого введу команды

Switch#configure terminal

Switch(config)#interface GigabitEthernet 0/1

Switch(config-if)#switchport mode trunk

Switch(config-if)#switchport trunk allowed vlan 10,20

Аналогично настрою остальные коммутаторы

Проверю работу сети, отправив запросы на устройство в том же VLAN и в другом VLAN. Запросы приходят на устройство в той же виртуальной подсети и не приходят на находящееся в другой.

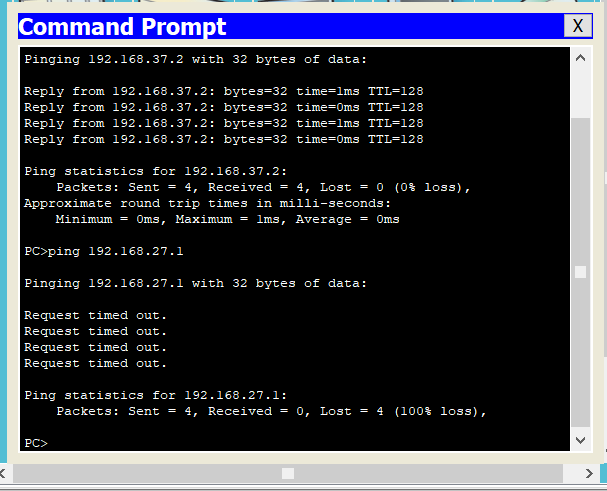

Рисунок 12 – проверка работы

Вывод

В ходе работы я ознакомился с основными понятиями технологии виртуальных локальных сетей VLAN (Virtual Local Area Network).

Создал необходимую топологию сети, настроил виртуальное оборудование. Выделил различные VLAN с устройствами, находящимся в разных сетях. Настроил trunk-порты на маршрутизаторах.

6.2 Изучение технологии виртуальных локальных сетей VLAN (Virtual Local Area Network). Маршрутизация между VLAN

Цель

Изучить и практически освоить процесс маршрутизации между виртуальных локальных сетей VLAN (Virtual Local Area Network) с использованием сетевого симулятора Cisco Packet Tracer и метода маршрутизации Router-on-а-stick.

Задание

Ознакомиться с основными понятиями технологии виртуальных локальных сетей VLAN (Virtual Local Area Network) и методами маршрутизации между VLAN.

Выполнение работы

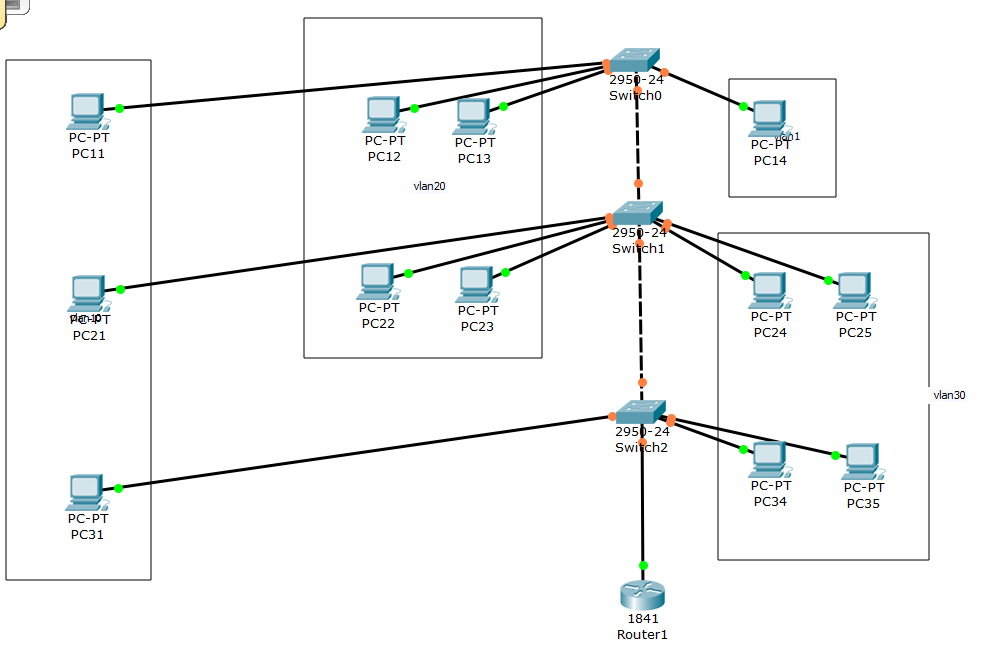

Сеть аналогична сети из первой части за исключением наличия маршрутизатора.

Рисунок 13 – схема сети

Настрою роутер, введя команды

Router>enable

//вход в привилегированный режим

Router#configure terminal //переход в режим конфигурирования

Router(config)#interface GigabitEthernet0/0

//настройка интерфейса GE0/0

Router(config-if)#no shutdown

//включение интерфейса

Router(config)#interface GigabitEthernet0/0.10 //Настройка подинтерфейса VLAN10

Router(config-subif)#encapsulation Dot1Q 10

Router(config)#ip address 192.168.17.254 255.255.255.0 //Присвоение IP адреса

Router(config-if)#no shutdown

//Включение интерфейса

Router(config-if)#exit

//Выход из конфигурирования интерфейса

Аналогичным образом настраиваю VLAN20 и VLAN30.

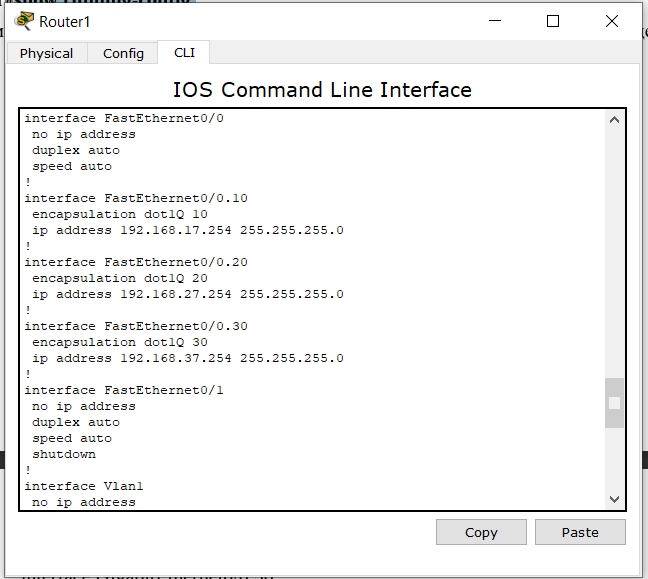

Проверю настройки с помощью show running-config

Рисунок 14 – настройки роутера

Настрою trunk-порт на коммутаторе

Switch>enable

Switch#configure terminal

Switch(config)#interface GigabitEthernet0/2

Switch(config-if)#switchport mode trunk

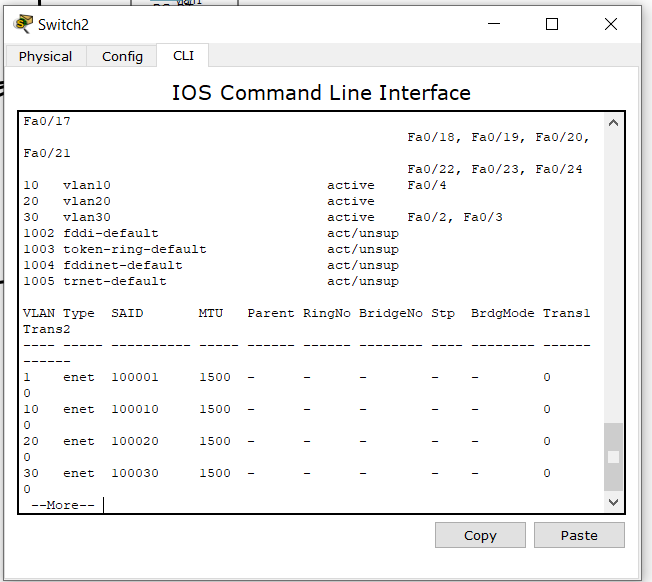

Проверю настройку с помощью show vlan

Рисунок 15 – настройки vlan коммутатора

Аналогично настрою на всех остальных коммутаторах. Так же создам на всех коммутаторах VLAN10, VLAN20, VLAN30, если какие-то из них не созданы.

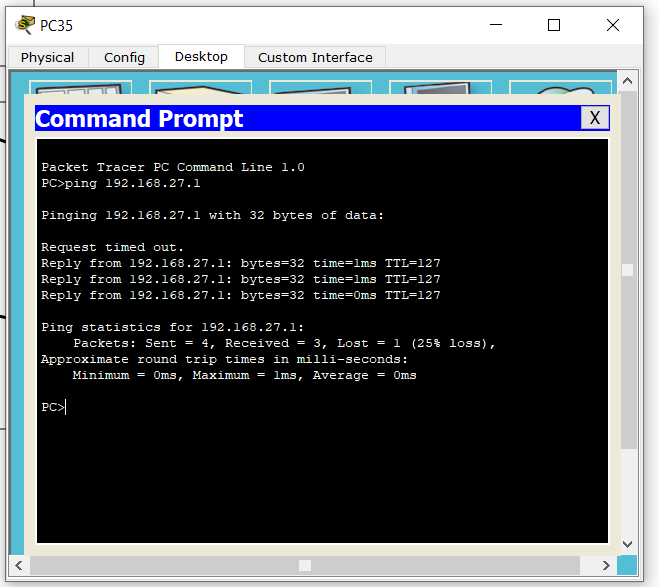

Проверю сеть, отправив эхо запрос с одного устройства на другое, находящееся в другом VLAN. Запросы проходят.

Рисунок 16 – эхо запрос

Вывод

В ходе работы я изучил процесс маршрутизации VLAN с использованием метода маршрутизации Router-on-a-stick. Донастроил порты на коммутаторах, настроил передачу пакетов между VLAN через маршрутизатор.

7. STP, Etherchannel

Цель

Изучить и практически освоить процесс настройки резервирования канала через STP и агрегирование канала через Etherchannel.

Выполнение работы

Резервирование канала

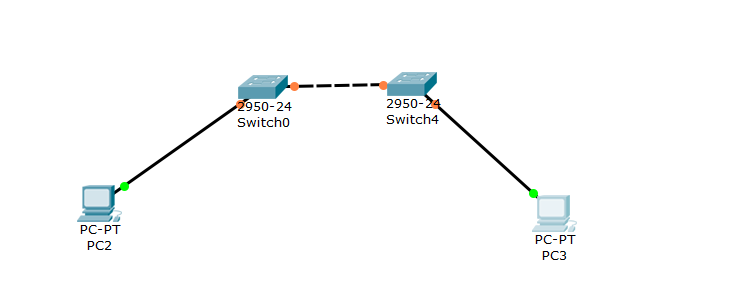

Соберу схему с двумя коммутаторами. Отключу на них STP

Рисунок 16 – эхо запрос

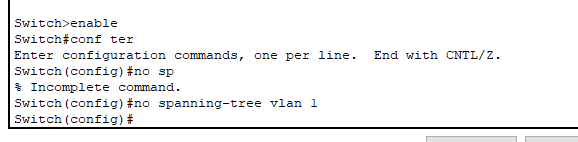

Рисунок 17 – отключение STP

Рисунок 18 – запросы продолжаются даже после конца запроса

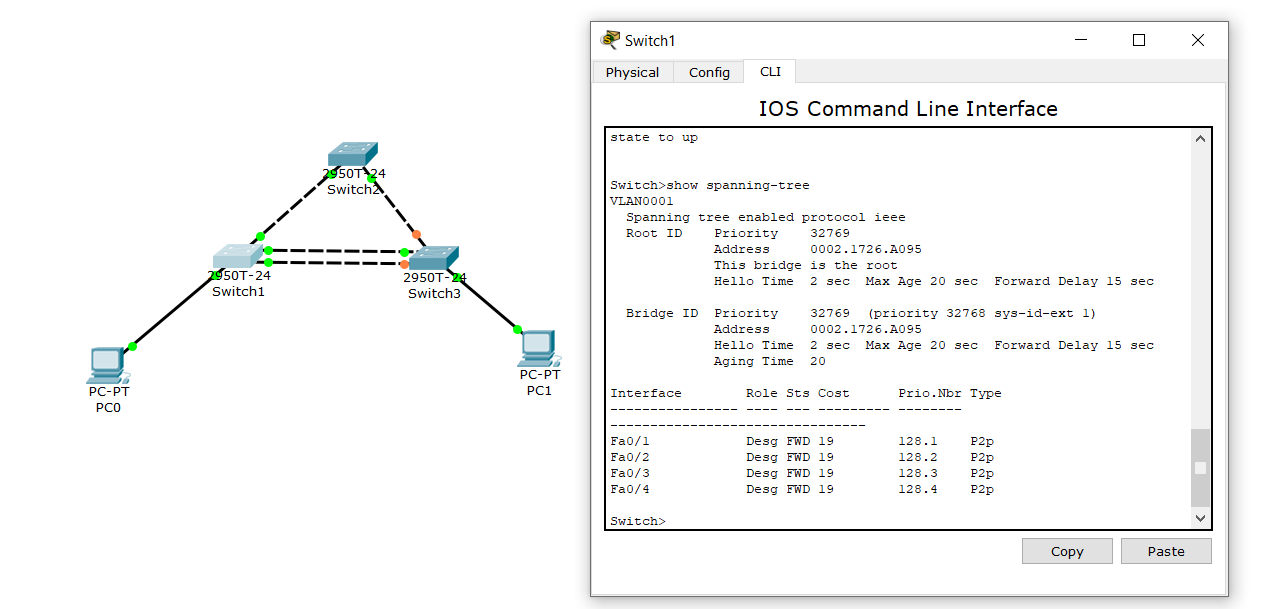

Включу spanning-tree обратно, с помощью show spanning-tree определю корневой коммутатор. (корневой – левый)

Рисунок 19 – Определение корневого маршрутизатора

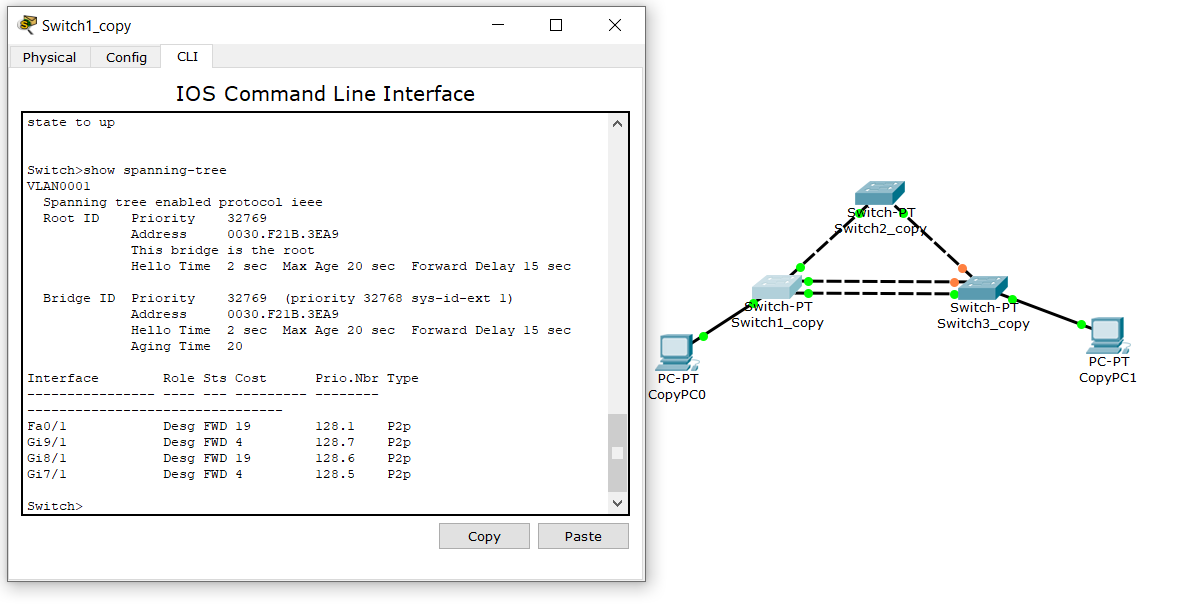

При смене подключения на гигабитное корневой коммутатор не изменяется.

Рисунок 20 – Корневой коммутатор при гигабитном подключении
