2. Построение простой сети с использованием симулятора компьютерных сетей

Цель

Изучить принципы построения простейших сетей и их настройки с использованием симулятора компьютерных сетей.

Собрать в соответствии с заданием топологии сетей, запустить и настроить виртуальное оборудование.

Задание

Организовать простейшие сети: - компьютер-коммутатор-маршрутизатор-коммутатор-компьютер.

Запустить и настроить виртуальное оборудование.

Выполнение работы

Сеть представляет собой древовидную систему, в которой 2 подсети с коммутаторами соединены через маршрутизатор.

Создам сеть согласно заданию. Схема сети представлена на рисунке 1

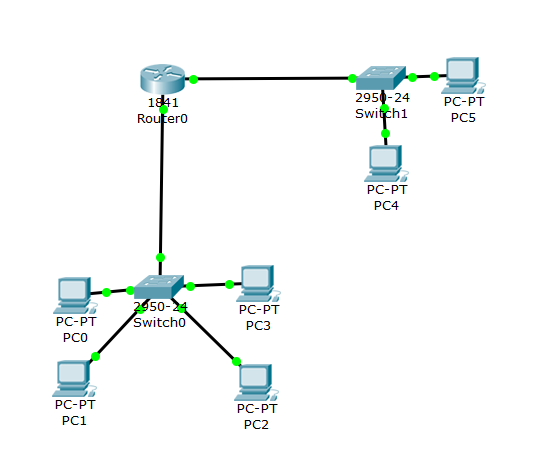

Рисунок 1 – схема сети

На всех компьютерах сети настроен статичный стандартный порт, соответствующий адресу интерфейса нужного маршрутизатора (рисунок 2).

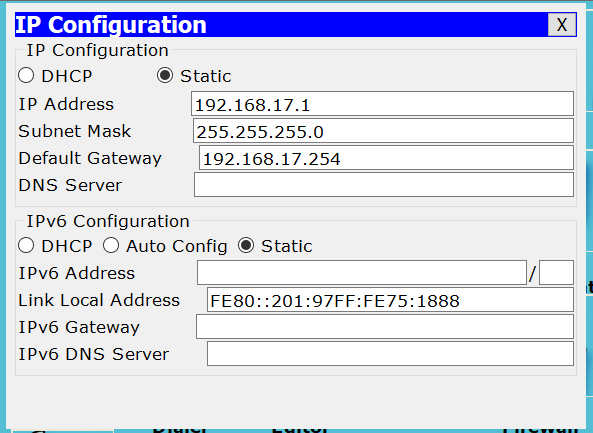

Рисунок 2 – схема сети

После настройки сети компьютеры из разных подсетей становятся доступны друг другу. Проверю это с помощью ping от PC5 к PC1

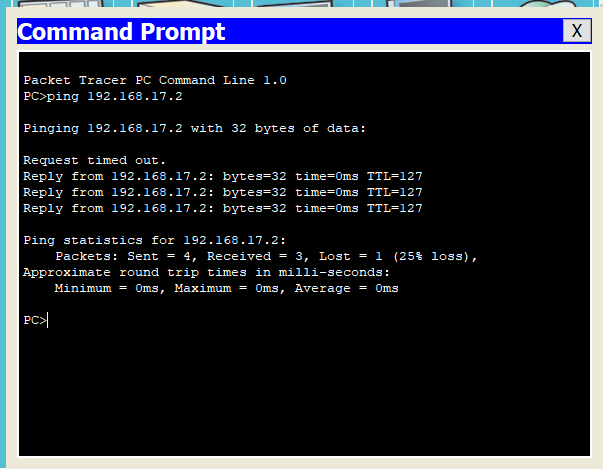

Рисунок 3 – результат работы команды

Ответы на вопросы

  1. Типовые топологии сетей:

    • Шинная топология: Все устройства подключены к одной общей линии (шине).

    • Звездообразная топология: Все устройства подключены к центральному узлу (хабу или коммутатору).

    • Кольцевая топология: Устройства соединены в кольцо, где каждое устройство подключено к двум другим.

    • Смешанная топология: Комбинация различных топологий (например, звезда + шина).

    • Деревовидная топология: Иерархическая структура, где устройства организованы в виде дерева.

  2. Достоинства и недостатки типовых топологий:

    • Шинная:

      • Достоинства: Простота установки и минимальные затраты на кабель.

      • Недостатки: Если шина повреждена, вся сеть выходит из строя.

    • Звездообразная:

      • Достоинства: Удобство в управлении и добавлении новых устройств, если центральный узел работает, сеть функционирует.

      • Недостатки: Если центральный узел выходит из строя, вся сеть перестает работать.

    • Кольцевая:

      • Достоинства: Устойчивость к перегрузкам, простота в передаче данных.

      • Недостатки: Если один узел выходит из строя, это может нарушить работу всей сети.

    • Смешанная:

      • Достоинства: Гибкость и возможность адаптации к различным требованиям.

      • Недостатки: Сложность в установке и управлении.

    • Деревовидная:

      • Достоинства: Легкость в расширении и организации.

      • Недостатки: Если главный узел выходит из строя, это может повлиять на всю сеть.

  3. Принцип действия сетевого концентратора (хаба):

    • Хаб является простым устройством, которое принимает данные от одного устройства и передает их всем остальным устройствам в сети. Он не анализирует или фильтрует данные, что может привести к увеличению трафика и коллизиям.

  4. Принцип действия сетевого моста:

    • Мост соединяет две или более сегмента сети и фильтрует трафик между ними. Он анализирует MAC-адреса устройств и передает данные только тем устройствам, для которых они предназначены, что уменьшает трафик.

  5. Принцип действия коммутатора:

    • Коммутатор работает аналогично мосту, но с большей эффективностью. Он создает виртуальные соединения между устройствами, направляя данные только к нужному получателю на основе MAC-адресов, что улучшает производительность сети.

  6. Принцип действия маршрутизатора:

    • Маршрутизатор соединяет различные сети и направляет пакеты данных между ними. Он использует IP-адреса для определения наилучшего маршрута для передачи данных и может выполнять функции NAT (преобразование сетевых адресов) и DHCP (выдача IP-адресов).

  7. Отличие между коммутатором и маршрутизатором:

    • Коммутатор работает на канальном уровне (Layer 2) и управляет локальной сетью, передавая данные между устройствами внутри сети. Маршрутизатор работает на сетевом уровне (Layer 3) и управляет трафиком между различными сетями, направляя пакеты данных на основе IP-адресов.

  8. Формы маршрутизации:

    • Статическая маршрутизация: Администратор вручную настраивает маршруты.

    • Динамическая маршрутизация: Маршрутизаторы автоматически обмениваются информацией о маршрутах и обновляют свои таблицы маршрутизации (например, RIP, OSPF, BGP).

  9. IP-адрес:

    • IP-адрес — это уникальный адрес, присвоенный каждому устройству в сети, который позволяет идентифицировать его и направлять данные. Он состоит из двух частей: идентификатора сети и идентификатора устройства (хоста). Существует несколько классов IP-адресов (A, B, C, D, E), которые различаются по размеру сети и количеству доступных хостов.

  10. Подсеть:

    • Подсеть — это логическая часть сети, которая делит большую сеть на более мелкие, управляемые сегменты. Она создается для улучшения управления сетью, повышения безопасности и оптимизации использования IP-адресов.

  11. Маска подсети:

    • Маска подсети — это 32-битное число, которое используется для определения, какая часть IP-адреса относится к сети, а какая — к хосту. Она помогает маршрутизаторам и устройствам правильно обрабатывать и направлять пакеты данных.

  12. Команда ping:

    • Ping — это утилита для проверки доступности другого устройства в сети. Она отправляет ICMP-запросы на указанный IP-адрес и измеряет время отклика, что позволяет определить, работает ли устройство и насколько быстро оно отвечает.

Вывод

В ходе лабораторной работы я изучил принципы построения простейших сетей и их настройки. Собрал древовидную сеть и настроил оборудование. Настроил постоянный ip-адрес конечного устройства, стандартные порты.

3. Аутентификация в сетях передачи данных с помощью Radius-сервера

Цель

Изучить принципы аутентификации и ее настройки в локальных сетях, моделируемых в программном продукте Cisco Packet Tracer.

Собрать в соответствии с заданием топологии сетей, запустить и настроить виртуальное оборудование.

Задание

Составить схему сети с помощью встроенных средств Cisco Packet Tracer, настроить соответствующие порты и сервисы на оборудовании и проверить работу ЛВС.

Выполнение работы

Сеть представляет собой звезду, с подключённым через коммутатор конечными устройствами, маршрутизатором и радиус-сервером

Составлю сеть согласно заданию (рисунок 4)

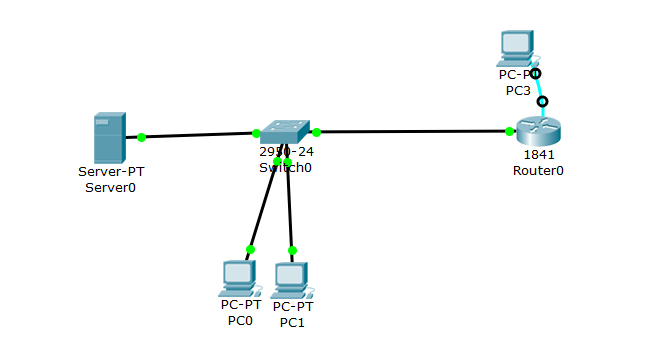

Рисунок 4 – схема сети

Настрою механизм аутентификации, авторизации и учета на маршрутизаторе. Для этого войду в CLI и пропишу команды

Router>enable

Router#configure terminal

Router(config)#enable secret mtuci

Router(config)#aaa new-model

//вход в роутер

//переход в режим конфигурирования

//установление пароля

//включение сервиса ААА

Router(config)#radius-server host 192.168.0.17

Router(config)#radius-server key radius-server

//указывает IP-адрес ААА

Router(config)#aaa authentication login default group radius local

//аутентификация проводится в помощью RADIUS-сервера, в случае

невозможности отправки данных на сервер, аутентификация проводится

локально

Router(config)#line console 0

Router(config-line)#login authentication default

Router(config-line)#exit

Настрою механизм AAA на сервере (рисунок 5)

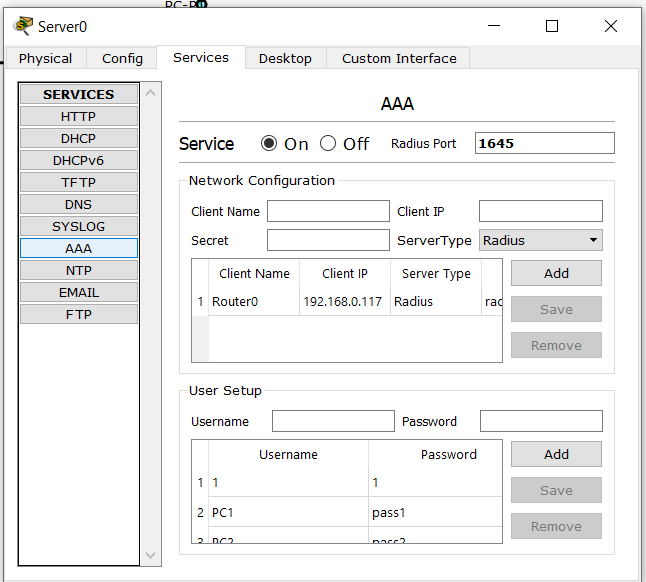

Рисунок 5 – Настройки сервера

С помощью telnet подключусь к роутеру через PC-0

Рисунок 6 – Подключение через telnet

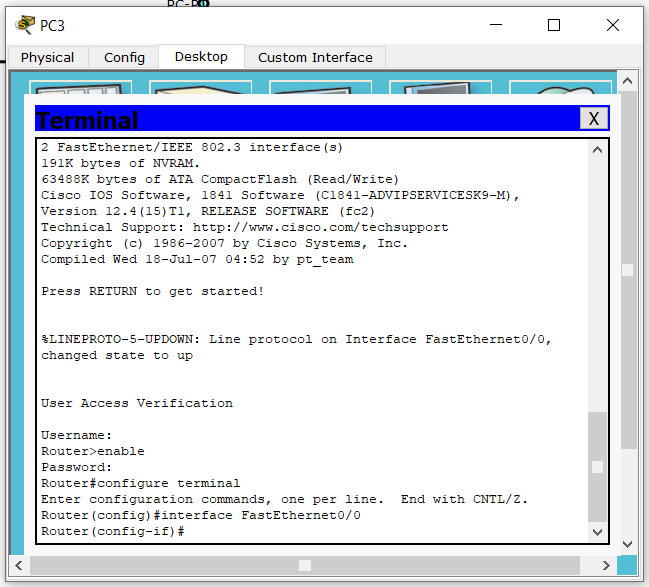

Рисунок 7 – Подключение через terminal

4. Проектирование сети

Цель

Получить навыки по проектированию сетей и разбитию диапазонов сети.

Задание

Имеется ЛВС с адресом 192.168.N.0 (где N – номер по списку в группе) класса С. Разбить текущую сеть на подсети с использованием механизма масок:

1. Отдел кадров – 4 адреса;

2. Деканат – 10 адресов;

3. Компьютерный класс 1 – 14 адресов;

4. Компьютерный класс 2 – 24 адреса;

5. Компьютерный класс 3 – 30 адресов;

6. Читальный зал – 50 адресов.

Выполнение работы

Подготовим таблицу адресации для подсетей (таблица 1) на основе сети с IP-адресом 192.168.17.0.

Таблица 1 – Таблица адресации для подсетей

Подсеть

IP адрес подсети

Префикс маски

Диапазон адресов

Широковещание

Читальный зал

192.168.17.0

/26

192.168.17.1 – 192.168.17.62

192.168.17.63

Компьютерный класс 3

192.168. 17.64

/27

192.168.17.65 – 192.168.17.94

192.168.17.95

Компьютерный класс 2

192.168. 17.96

/27

192.168.17.97 – 192.168.17.126

192.168.17.127

Компьютерный класс 1

192.168.17.128

/28

192.168.17.129 – 192.168.17.142

192.168.17.143

Деканат

192.168.17.144

/28

192.168.17.145 – 192.168.17.158

192.168.17.159

Отдел кадров

192.168.17.160

/29

192.168.17.161 – 192.168.17.166

192.168.17.167

Здесь текущая сеть с адресом 192.168.17.0 делится на 6 подсетей, для каждой указан IP-адрес, префикс маски, диапазон адресов и адрес широковещания. Гарантируется, что указанное в задании число адресов вмещается в диапазон адресов.

Вывод

В ходе данной работы я изучил разбиение сетей на подсети с различными масками, подготовил таблицу разделения подсетей по заданию.

5. Настройка электронного протоколирования событий, происходящих на телекоммуникационном оборудовании

Цель

Изучить принципы работы технологии электронного журналирования и ее настройки в локальных сетях, моделируемых в программном продукте Cisco Packet Tracer.

Задание

Рассмотреть вариант настройки локального и удаленного журналирования событий. В процессе выполнения необходимо составить схему сети с помощью встроенных средств Cisco Packet Tracer, настроить соответствующие порты и сервисы на оборудовании и проверить работу ЛВС.

Выполнение работы

Схема представляет собой звезду, к которой подключен syslog сервер, маршрутизатор и конечное устройство.

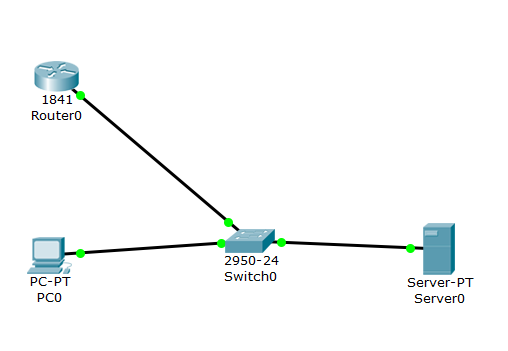

Составлю схему согласно заданию

Рисунок 8 – схема сети

Настрою регистрационный журнал на ТКО, для этого введу команды в роутере

Router>enable

//вход в привилегированный режим

Router#configure terminal //переход в режим конфигурирования, сокращенно conf t

Router(config)#logging on

//включение журналирования событий

Router(config)#logging host 192.168.17.10 //(данные также будут направляться на узел

192.168. 17.10)

Router(config)#logging buffered 65535

//(установка размера журнала в байтах)

Router(config)#logging trap debugging //(установка уровня регистрации событий – в данном случае debugging) Router(config)#logging userinfo аутентификации на ТКО)

Router(config)#logging console

событий)

Router(config)#exit

Router#conf t

Router(config)#ntp server 192.168.1.10 //(установка сервера синхронизации времени,

расположенного по адресу 192.168.1.10)

Router(config)#exit

Router#conf t

Router(config)#service timestamps log datetime msec //(установка временной метки ко всем журналируемым событиям)

Затем в настройках сервера включу syslog

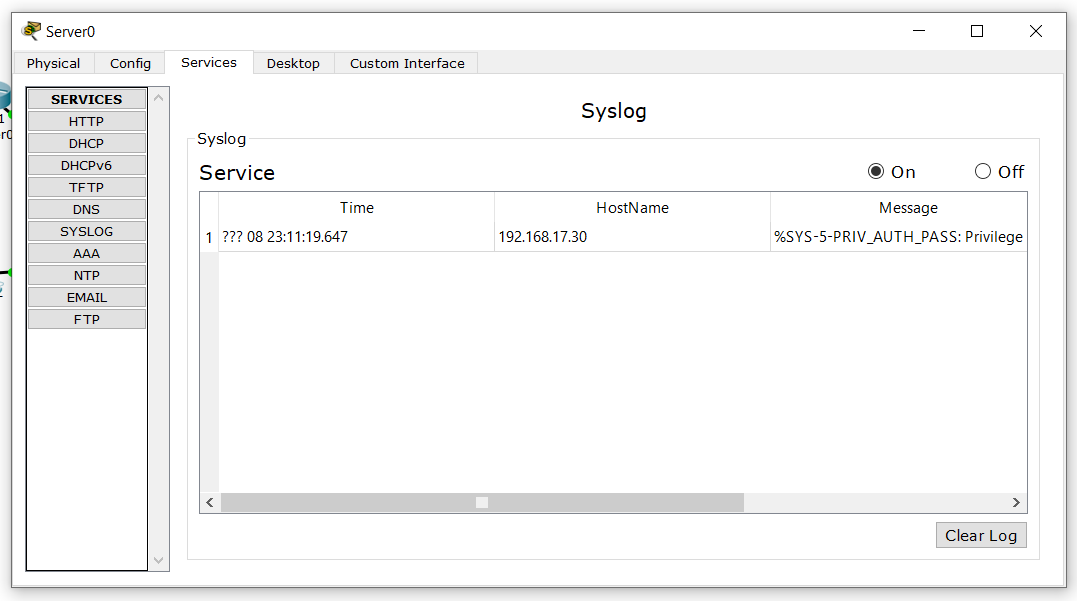

Рисунок 9 – syslog

Вывод

В ходе работы я рассмотрел настройку журналирования событий, локального (с использованием logging маршрутизатора) и удалённого (с использованием syslog на сервере)

В процессе выполнения составил схему сети с помощью встроенных средств Cisco Packet Tracer, настроил соответствующие порты и сервисы на оборудовании и проверить работу ЛВС.
