Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования

Московский технический университет связи и информатики

Кафедра теории электрических цепей

Лабораторная работа №31

«Исследование входных частотных характеристик в RL-цепи»

Москва 2023

Цель работы: С помощью программы Micro-Cap исследовать входные амплитудно-частотные(АЧХ) и фазочастотные(ФЧХ) характеристики RL-цепи. Сравнить АЧХ и ФЧХ, полученные с помощью программы Micro-Cap, с аналогичными характеристиками, полученными расчётным путём.

П ринять:

где

 – комплексное входное напряжение;

 – комплексный входной ток;

 – комплексное напряжение на резисторе;

 – мнимая единица;

 – угловая частота;

f – частота

 – комплексное напряжение на катушке;

 – модуль комплексного входного сопротивления (АЧХ);

 – аргумент (фаза) комплексного входного сопротивления (ФЧХ).

 – резистивное входное сопротивление,

 – реактивное входное сопротивление,

 - индуктивное сопротивление катушки L1

 – Граничная частота RL-цепи.

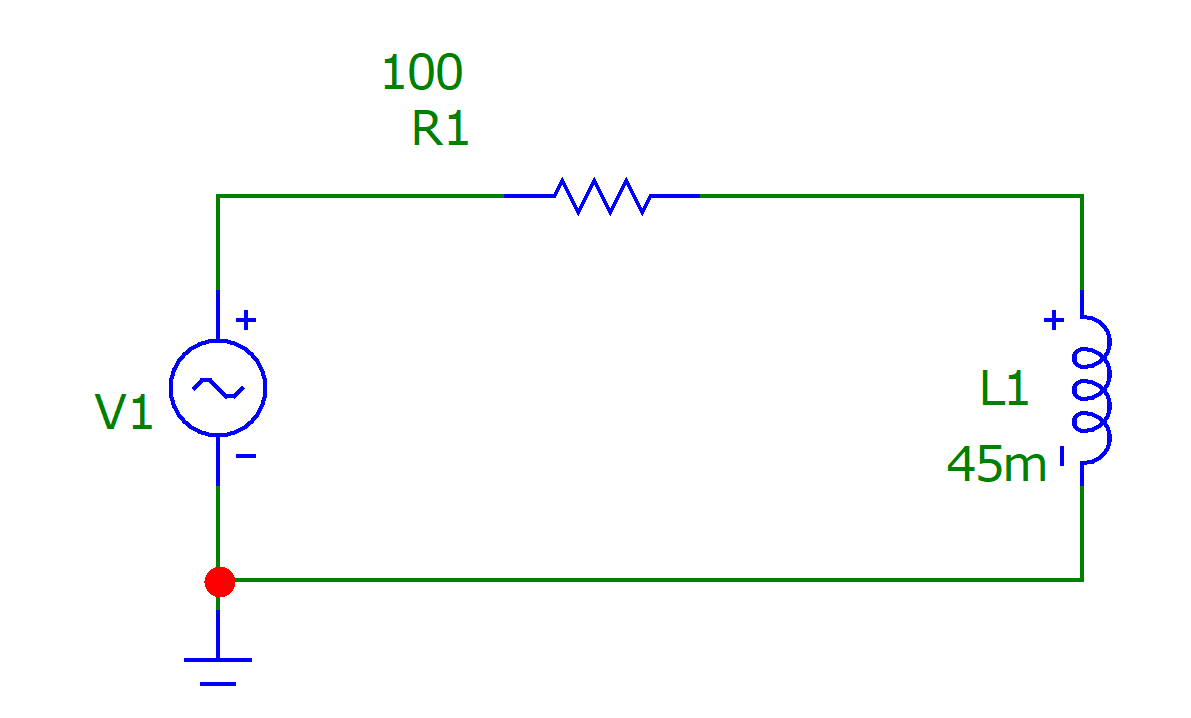

Схема:

Таблица:

По предварительным расчетам

f, кГц	f/fгр			,град.	I,A
2	5.655	565.4	574.2	79.9	0.00157	157	886
4	11.31	1131	1135	84.9	0.00079	79	897
6	16.965	1696	1699	86.6	0.00053	53	898
8	22.619	2262	2264	87.4	0.00040	40	899
10	28.274	2827	2829	87.9	0.00032	32	899
12	33.929	3393	3394	88.3	0.00027	27	900
14	39.584	3958	3960	88.5	0.00023	23	900

Получено экспериментально

f, кГц	f/fгр			,град.	I,A
2
4
6
8
10
12
14
