Практическая работа № 2.16 и 2.17
«Исследование преобразователя частоты с непостредственной связью при работе на активную и активно-индуктивную нагрузки»
по дисциплине:
Технические средства систем автоматики и управления
Выполнил: :
|
|
|||||
студент гр. 5А06 |
|
|
Сергеев А. С. |
|
|
|
|
|
|
|
|
|
|
Проверил:
|
|
|||||
канд. техн. наук, доцент ОЭЭ ИШЭ |
|
|
Богданов Е. П. |
|
|
|
|
|
|
|
|
||
Томск – 2024
Цель работы: углубить и закрепить знания по теме «Преобразователи частоты» предмета «Технические средства систем автоматики и управления».
Ход работы:
Описание моделей лабораторного стенда. Модели лабораторного стенда содержат:
Преобразователь частоты, выполненный на тиристорах VS1…VS18;
систему управления преобразователем;
нагрузочные сопротивления Ra, Rb, Rc;
активно-индуктивную нагрузку Ra–La, Rb–Lb, Rc–Lc;
осциллограф;
вольтметры PV1 и PV2;
амперметры PA1 и PA2.
Схемы моделей лабораторного стенда приведена на рис. 1, 2.

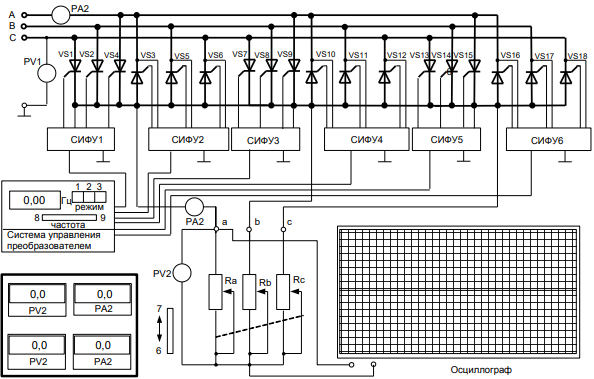

Рисунок 1 – Схема модели лабораторного стенда на активную нагрузку
Рисунок 2 – Схема модели лабораторного стенда на активно-индуктивную нагрузку
РАБОТА ПРЕОБРАЗОВАТЕЛЯ НА АКТИВНУЮ НАГРУЗКУ
Задание 1.1 Зарисовать кривые напряжения на выходе преобразователя частоты в разных режимах при заданных значениях частоты.
Кривые напряжения для разных частот в режиме работы 1 приведены на рисунках 3-6.

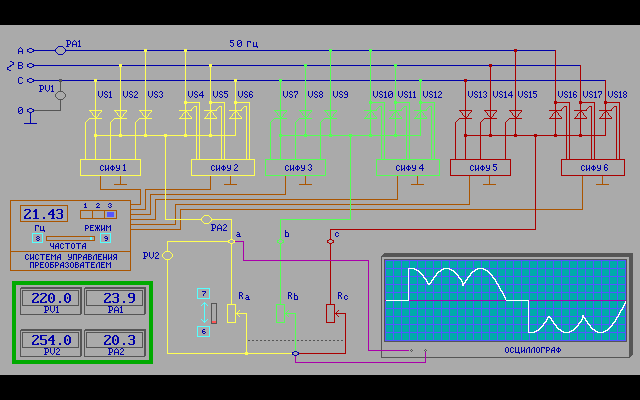

Рисунок 3 – Кривая напряжения для частоты 21,43 Гц
Рисунок 4 – Кривая напряжения для частоты 10 Гц

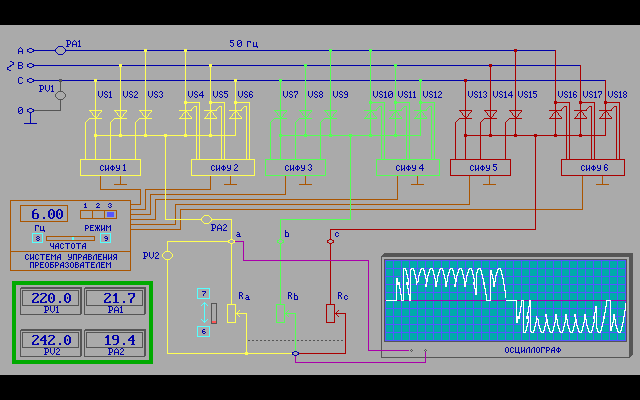

Рисунок 5 – Кривая напряжения для частоты 6 Гц
Рисунок 6 – Кривая напряжения для частоты 3,06 Гц
Кривые напряжения для разных частот в режиме работы 3 приведены на рисунках 7-10.
Рисунок 7 – Кривая напряжения для частоты 21,43 Гц

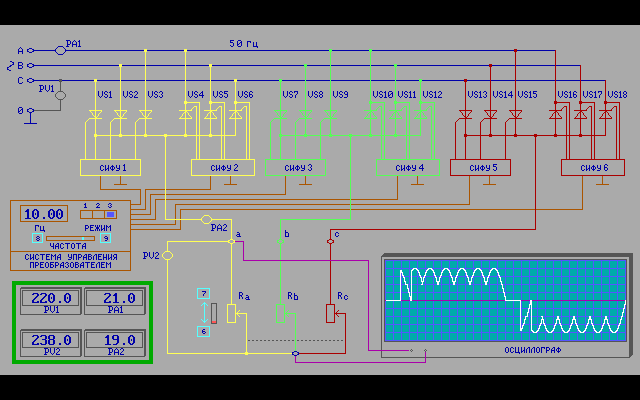

Рисунок 8 – Кривая напряжения для частоты 10 Гц
Рисунок 9 – Кривая напряжения для частоты 6 Гц

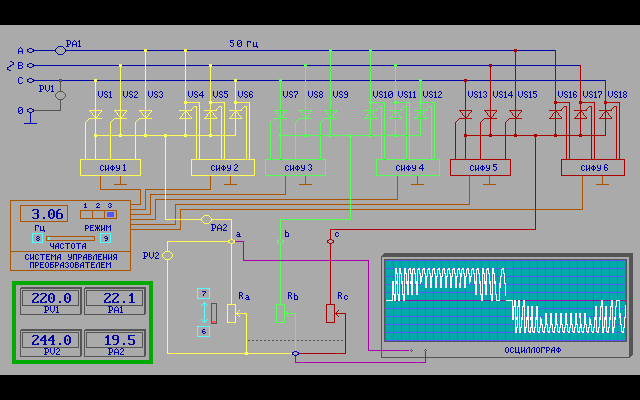

Рисунок 10 – Кривая напряжения для частоты 3,06 Гц
Кривые напряжения для разных частот в режиме работы 2 приведены на рисунках 11-14.
Рисунок 11 – Кривая напряжения для частоты 16,67 Гц

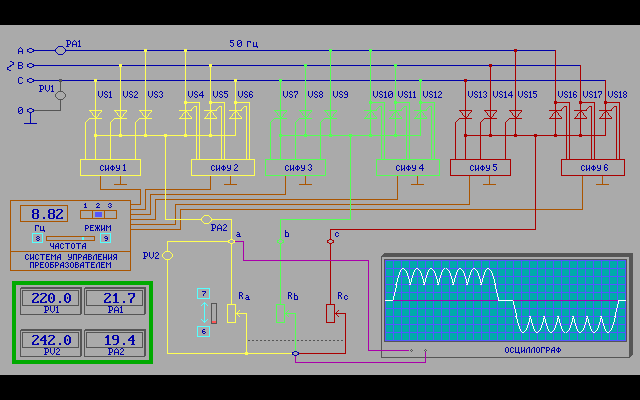

Рисунок 12 – Кривая напряжения для частоты 8,82 Гц

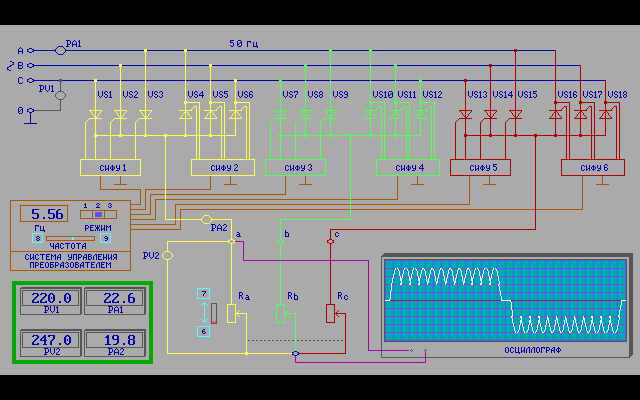

Рисунок 13 – Кривая напряжения для частоты 5,56 Гц
Рисунок 14 – Кривая напряжения для частоты 3,06 Гц
Задание 1. 2. Определение соотношений между токами и напряжениями преобразователя
Схема для определения соотношений приведены на рисунке 15.
Рисунок 15 – Кривая напряжения в режиме 1 при частоте 21,43 Гц.
Соотношение токов:
Соотношение напряжений:
Задание 1. 3. Определение коэффициента полезного действия преобразователя
Коэффициент полезного действия рассчитывается, как отношения выходной мощности к мощности на входе:
где
и
–
выходная и входная мощности, соответственно.
Задание 1. 4. Зарисовать кривые фазных напряжений преобразователя в режиме 1 для частоты 16,67 Гц.
Кривые фазных напряжений в режиме работы 1 при частоте 16,67 Гц приведены на рисунках 16-18.

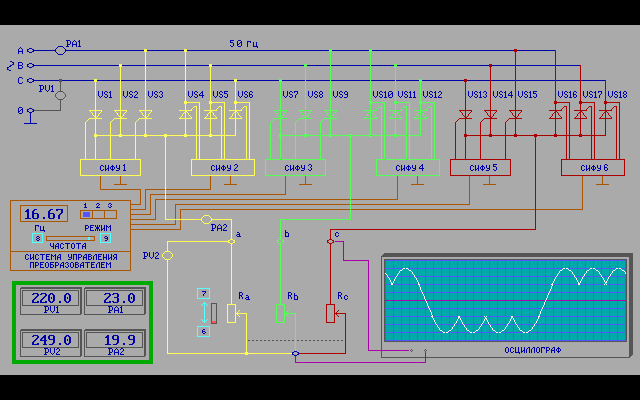

Рисунок 16 – Кривая фазного напряжения на фазе А

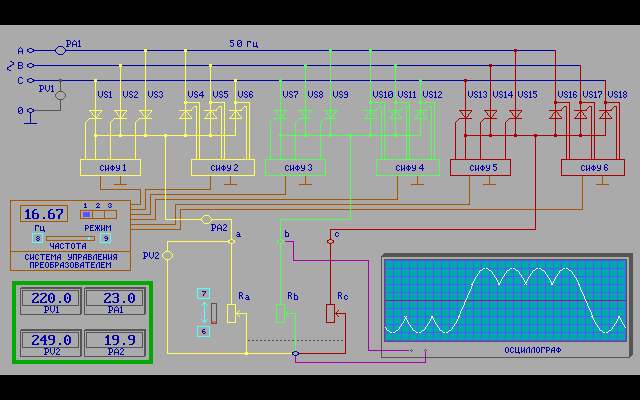

Рисунок 17 – Кривая фазного напряжения на фазе B
Рисунок 18 – Кривая фазного напряжения на фазе C
2. РАБОТА ПРЕОБРАЗОВАТЕЛЯ НА АКТИВНО-ИНДУКТИВНУЮ НАГРУЗКУ.
Задание 2. 1. Снять кривые напряжения на выходе преобразователя при заданных значениях частоты.
Кривые напряжения преобразователя для различных частот приведены на рисунках 19-22.
Рисунок 19 – Кривая напряжения для частоты 16.67 Гц

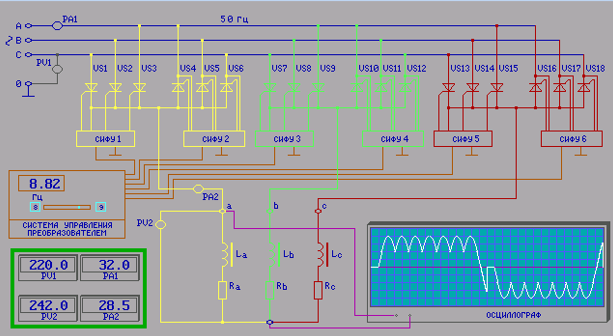

Рисунок 20 – Кривая напряжения для частоты 8.82 Гц

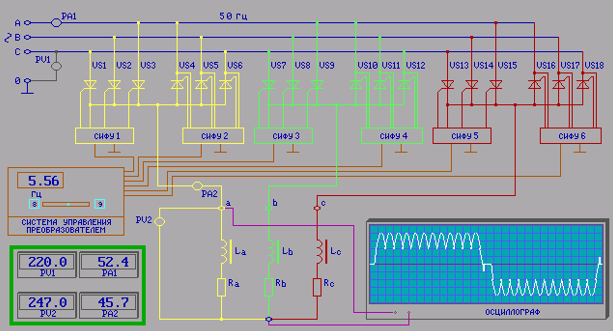

Рисунок 21 – Кривая напряжения для частоты 5.56 Гц
Рисунок 22 – Кривая напряжения для частоты 2.94 Гц
Задание 2.2 Определить соотношение между токами и напряжениями преобразователя.
Схема для определения соотношений токов и напряжений приведена на рисунке 23.

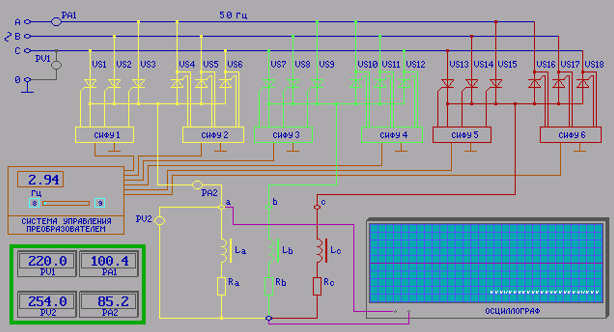

Рисунок 23 – Схема для определения соотношений токов и напряжений
Соотношение токов из рисунка 23:
Соотношение напряжений определяется из рисунка 6:
Задание 2.3 Изменяя частоту, снять зависимости выходного напряжения и тока от частоты
Снятые показания приведены в таблице 1.
Таблица 1.
|
2,94 |
5,56 |
8,82 |
16,67 |
|
254 |
247 |
242 |
237 |
|
85,2 |
45,7 |
28,5 |
14,9 |
Задание 2.4 Построить зависимости выходного напряжения и тока от частоты
Построенные
зависимости выходного напряжения и
тока от частоты
приведены на рисунках 24 и 25.

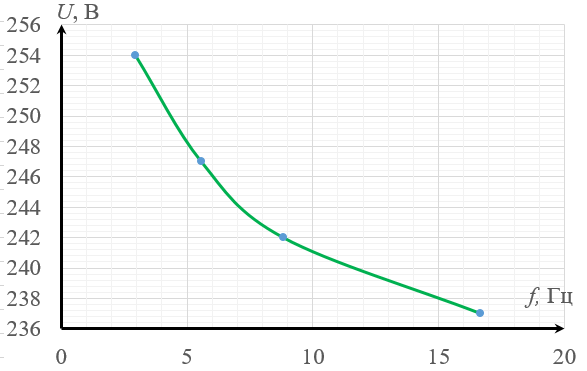

Рисунок
24 – Зависимость выходного напряжения
от частоты

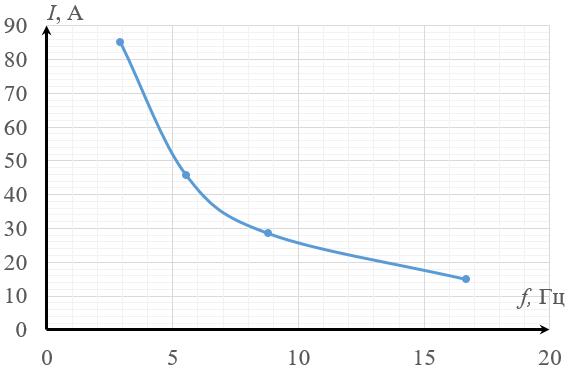

Рисунок 25 – Зависимость выходного тока от частоты
Задание 2.5 Определение коэффициента полезного действия преобразователя
Коэффициент полезного действия рассчитан по формуле:
где и - выходная и входная мощности соответственно.
Вывод:
в
ходе выполнения практической работы
исследован преобразователь частоты с
непосредственной связью при работе на
активную и активно-индуктивную нагрузки,
получены зависимости выходного напряжения
и
выходного тока от частоты
,
определены
соотношения между токами и напряжения
и рассчитан коэффициент полезного
действия преобразователя.
Зависимость выходного тока
от частоты
имеет убывающий вид из-за активно-индуктивной
нагрузки, так как индуктивность
обуславливает запаздывание тока
относительно напряжения из-за невозможности
изменения мгновенно.
При активной нагрузке не появляются участки отрицательного напряжения анодной группы, а катодная группа вступает в работу после спада до нуля полуволны напряжения. С помощью системы управления можно задать момент включении тиристорных групп, выбирая требуемый режим работы.
При активно-индуктивной нагрузке появляются участки отрицательного напряжения анодной группы и тиристоры отключается только после заданного угла регулирования, а затем вступает в работу катодная группа.
При увеличении частоты выходного напряжения преобразователя, количество пульсаций увеличивается, поэтому среднее выпрямленное напряжение повышается. Преобразование кривые напряжения равномерно распределяются по фазам через каждые 120º.
