Практика 2.11

Министерство науки и высшего образования Российской Федерации

Федеральное государственное автономное образовательное учреждение высшего образования

«Национальный исследовательский Томский политехнический Университет»

Инженерная школа энергетики

Отделение электроэнергетики и электротехники

Направление: 13.03.02 Электроэнергетика и электротехника

Практическая работа № 2.11

«Исследование системы импульсно-фазового управления тиристорами»

по дисциплине:

Технические средства систем автоматики и управления

Выполнил: :
студент гр. 5А06				Сергеев А. С.
Проверил:
канд. техн. наук, доцент ОЭЭ ИШЭ				Богданов Е. П.

Томск – 2024

Цель работы: закрепить и расширить знания по дисциплине «Технические средства систем автоматики и управления».

Ход работы:

Блок-схема системы импульсно-фазового управления представлена на рисунке 1.

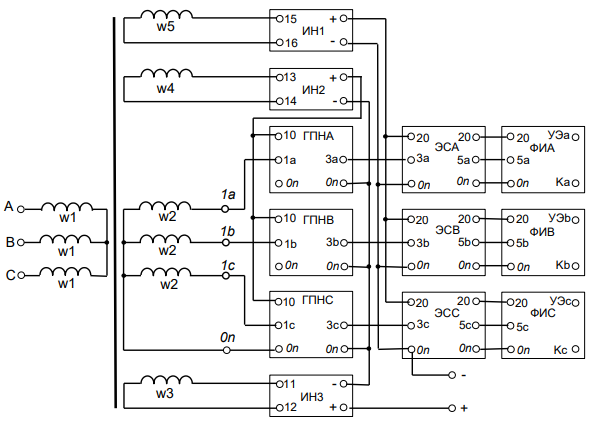

Рисунок 1 – Схема трехканальной системы импульсно-фазного управления

Получены осциллограммы для сигналов в 5-ти контрольных точках, представленные на рисунках 2-6.

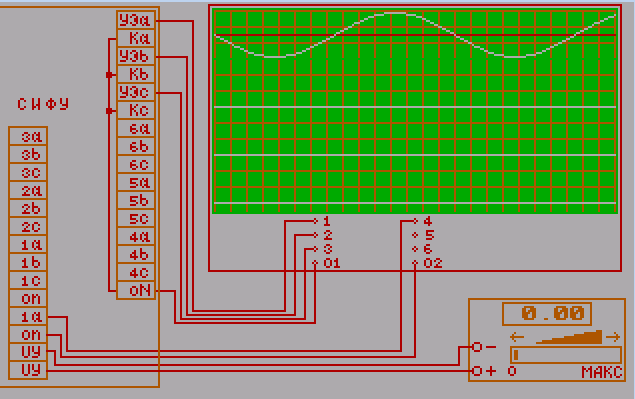

Рисунок 2 – Осциллограмма при 0 В

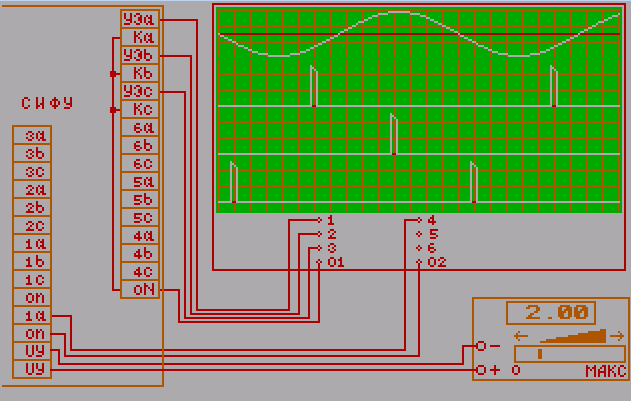

Рисунок 3 – Осциллограмма при 2 В

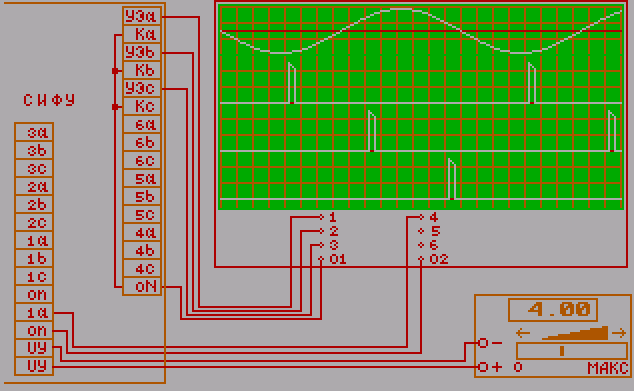

Рисунок 4 – Осциллограмма при 4 В

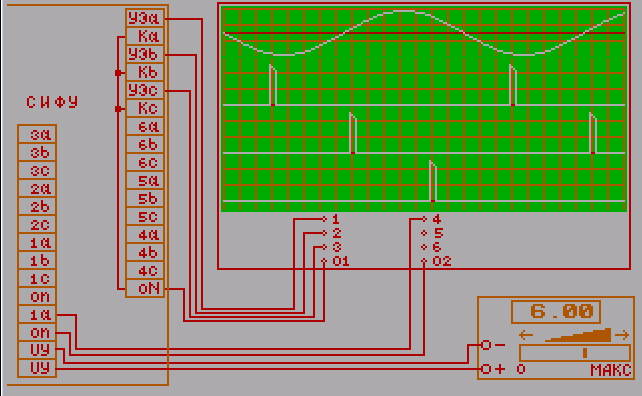

Рисунок 5 – Осциллограмма при 6 В

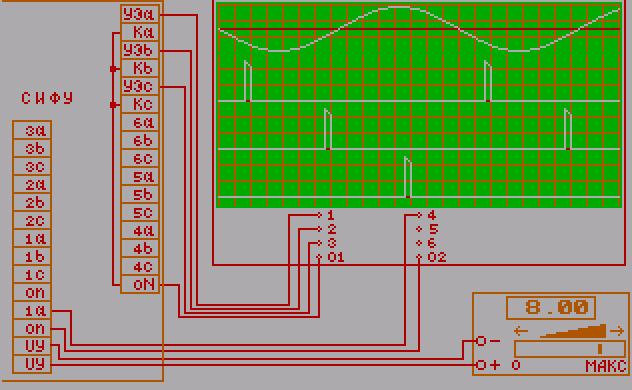

Рисунок 6 – Осциллограмма при 8 В

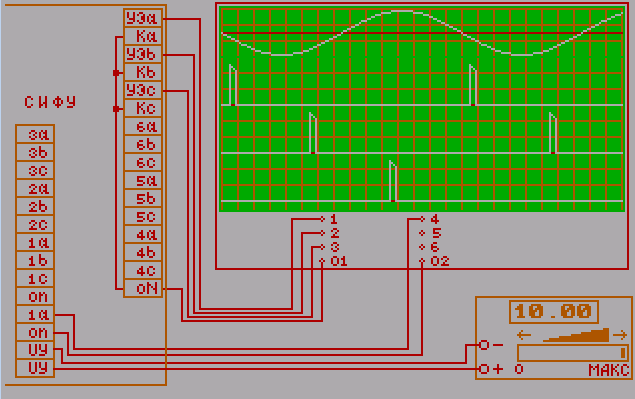

Рисунок 7 – Осциллограмма при 10 В

Опираясь на масштаб осциллограммы, определены углы открытия тиристоров при различных значениях напряжения управления. Полученные данные представлены в таблице 1.

Таблица 1 – Результаты измерений

, B	2	4	6	8	10
α, град	139,2	98,4	72	62,4	12

По результатам измерений построен график зависимости напряжения управления от угла регулирования , представленный на рисунке 8.

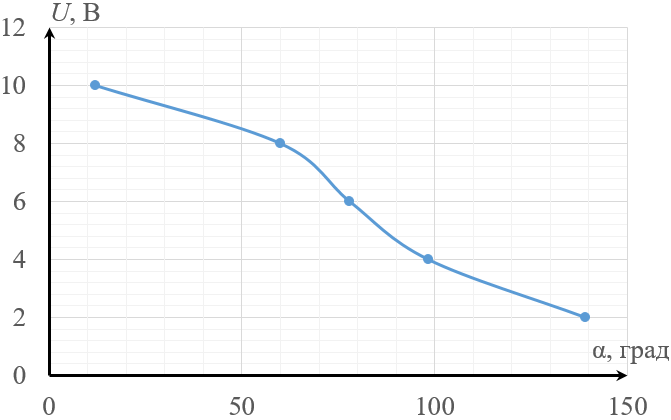

Рисунок 8 – Зависимость напряжения управления от угла регулирования

Вывод: в ходе выполнения практической работы сняты осциллограммы для различных углов регулирования и построена зависимость напряжения управления от угла регулирования. При увеличении угла регулирования от 12^ᵒ до 139,2^ᵒ напряжение управления уменьшится от 10 до 2 В. Зависимость напряжения управления от угла регулирования описывается формулой (1):

(1)

Выразив α, получена формула (2):

. (2)

Характеристика имеет убывающий вид вследствие того, что напряжение управления обратно пропорционально углу регулирования.

Список литературы:

1. Кляйн Р.Я. Электрические и электронные аппараты. Ч. IV. Исследование силовых электронных аппаратов: учебное пособие. – Томск: Изд-во ТПУ, 2011. – 130 с.

2. Зайцев А. И. Силовая промышленная электроника: учеб. пособие / А.И. Зайцев. Воронеж: Издательство «Научная книга», 2007. Ч. 2. - 124 с.
