МИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ Федеральное государственное автономное образовательное учреждение высшего образования «НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ ТОМСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИСТЕТ»

Институт: Инженерная школа энергетики (ИШЭ)

Направление: 13.03.02 Электроэнергетика и электротехника Отделение: Отделение электроэнергетики и электротехники (ОЭЭ)

Задание 10.1

Расчёт характеристик вентильного электродвигателя По дисциплине: Мехатронные системы летательных аппаратов

Вариант 9

Выполнил студент гр. 5А06:

Сергеев А.С.

(Дата, подпись)

(Ф.И.О.)

Проверил: к.т.н., доцент

_________

Гирник А.С.

(Степень, звание, должность)

(Дата, подпись)

(Ф.И.О.)

Томск 2023

Задача № 10.1

Исходные данные: вариант 9

Тип обмотки – пятифазная разомкнутая; опережающая коммутация0 = 0; 35; 65; относительная скорость вращения = 0; 0,75

Для вентильного двигателя с активным ротором и соответствующей схемой соединения фаз требуется

1. Изобразить схему обмотки.

Схема обмотки пятифазного двигателя аналогична схеме обмотки для трехфазного двигателя, однако добавляются дополнительно по три зубца статора для каждой из обмоток.



Рисунок 1 – Схема обмотки

2.

Определить межкоммутационный интервал.

Для нечетного числа фаз разомкнутой обмотки:



=

180

= 36°











3.

Определить критическое значение угла опережающей коммутации.

36°0 = 90° − 2 = 72°

2

4. Построить механические характеристики и характеристики КПД для трех значений угла опережающей коммутации.

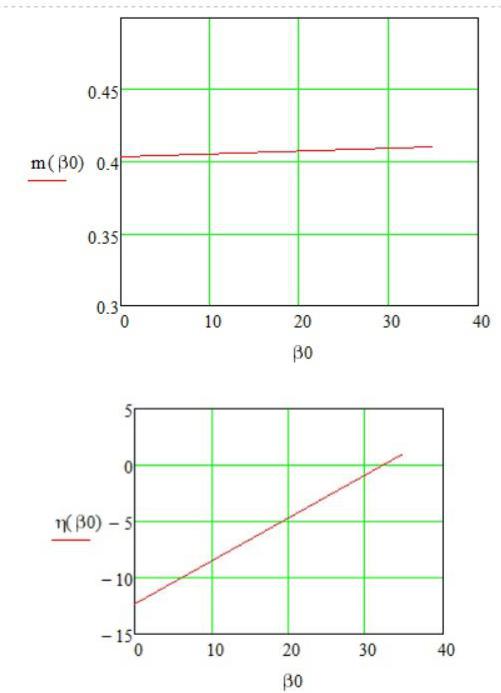

Рисунок 2 – Зависимость момента от угла коммутации

Рисунок 3 – Зависимость КПД от угла коммутации

3

5. Построить кривые тока и момента в зависимости от угла поворота ротора для двух значений относительной скорости. Определить пульсации момента.

Рисунок 4 – Кривые тока и момента для ω=0

Рисунок 5 – Кривые тока и момента для ω=0,75

Вывод: в ходе выполнения практической работы я ознакомился с расчетом характеристик вентильного электродвигателя, построил кривые тока и момента в зависимости от угла поворота ротора для двух значений относительной скорости, механические характеристики и характеристики КПД для трех значений угла опережающей коммутации.
