Практическая работа №5

Проектирование системы для передачи сигналов по промышленной сети EasyNet

По дисциплине «Микропроцессорные средства систем автоматики, управления и диагностики»

Выполнили: :
студент гр. 5А06			Сергеев А.С.
Проверил:
К.т.н, доцент			Гирник А.С.

Томск – 2023

Цель работы: ознакомиться с принципом передачи сигнала по промышленной сети EasyNet.

Порядок работы:

1. Написание программы работы для реле Easy-820

2. Написание программы работы защитного реле ES4P

3. Подключение реле к сети EasyNet

4. Запись данных программ на устройства

5. Проверка выполнения работы программ

Ход работы

Выполнение программы происходит по средствам сети EasyNet. Для этого каждое из реле представляется в виде станции: реле Easy-820 - станция №1, реле ES4P – станция №2. Их соединение должно быть проведено заранее в проекте Easy soft (и easy safety) (рисунок 1-2).

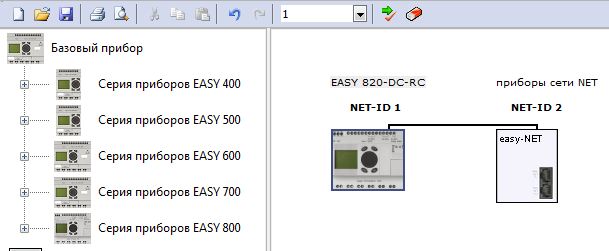

Рисунок 1 - Проект EasySoft

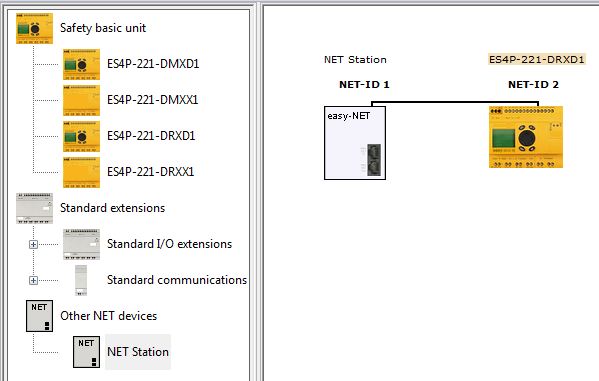

Рисунок 2 - Проект в EasySafety

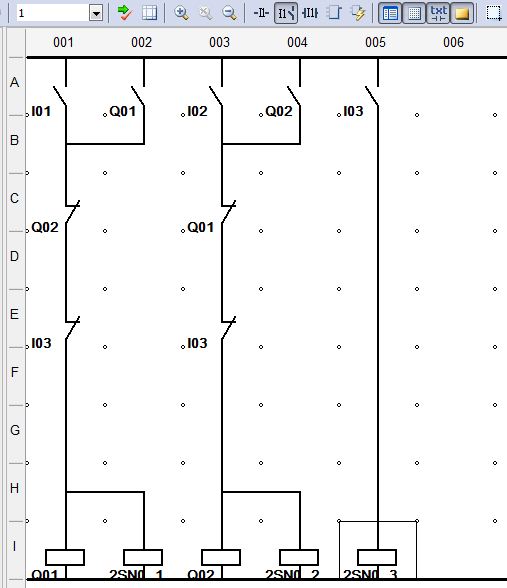

Рисунок 3 - Доработка реверсивного пускателя в среде EasySoft

На 2-й станции эти 3 бита принимаются и запускают свои контакторы QS01-QS03.

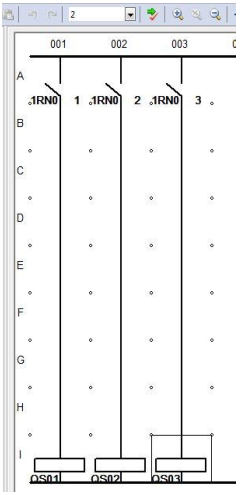

Диаграмма программы в EasySafety из стандартных модулей представлена на рисунке 4.

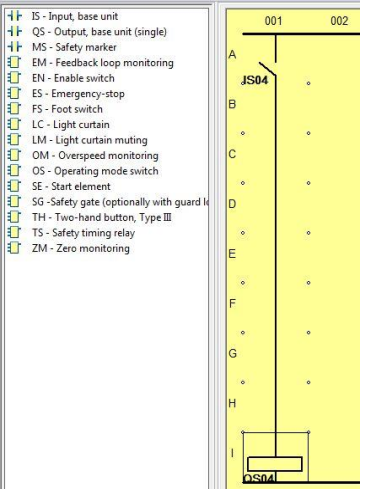

В реле EasySafety ES4P в поле модуле безопасности (в жёлтой схеме – рисунок 5) добавлен вход IS04 для запуска контактора QS04 - это для того, чтобы можно было с помощью 4-й кнопки на стенде подать напрямую управляющий сигнал.

Рисунок 4 – Программа в Easy Soft

Рисунок 5 – Диаграмма программа в Easy Safety

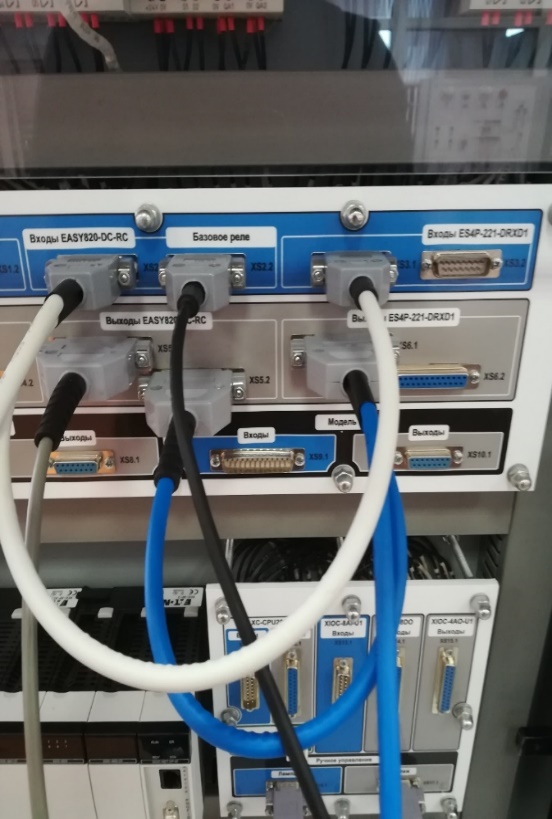

Рисунок 6 - Подключение шлейфов управления

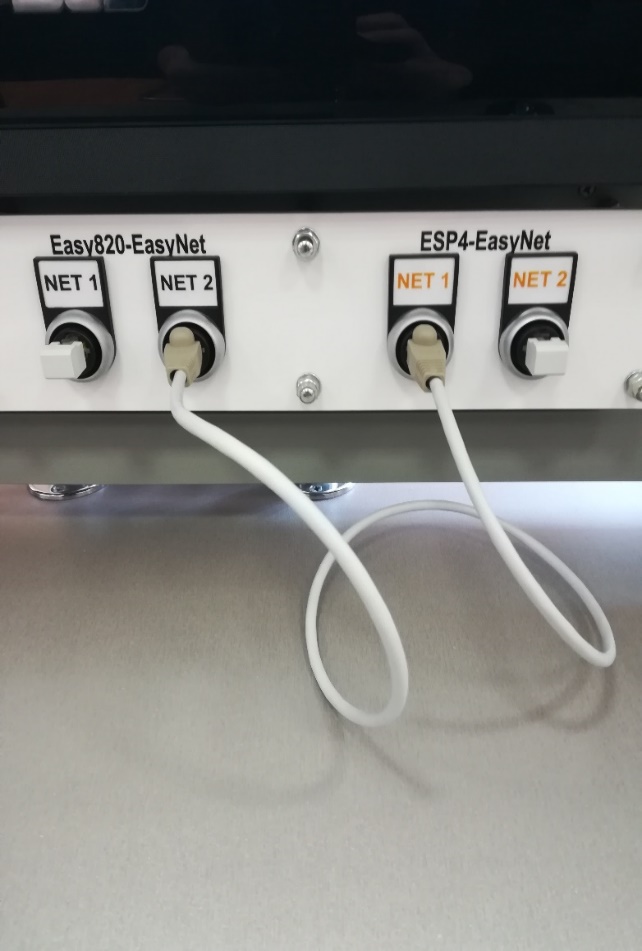

Рисунок 7 - Подключение модулей сетевым кабелем

По сигналу с 4-й кнопки (рисунок 6) при помощи кабеля (белого цвета) передаются сигналы с розетки основного реле и в том числе с кнопок управления подаются на входы ES4P. А так как в этом реле задействован только вход базового устройства IS04, то данное реле безопасности может напрямую управляться только с 4-й кнопки на стенде. В остальном модули этого реле управляются только по сети EasyNet, чтобы осуществить это управление необходимо подключить оба модуля (обе станции) к сети EasyNet при помощи сетевого кабеля (рисунок 7).

Вывод: в ходе данной практической работы изучен принцип управления передачи сигнала между рабочими модулями (станциями) по промыленной сети EasyNet. Работа данной схемы была создана в среде EasySoft и EasySafety, а также проверена в реальном времени.
