Министерство науки и высшего образования Российской Федерации

Федеральное государственное автономное образовательное учреждение высшего образования

«Национальный исследовательский Томский политехнический Университет»

Инженерная школа энергетики

Отделение электроэнергетики и электротехники

Направление: 13.03.02 Электроэнергетика и электротехника

Практическая работа №2

Проектирование контакторных электрических схем соединений электропривода

По дисциплине «Микропроцессорные средства систем автоматики, управления и диагностики»

Выполнили:

:

студент гр. 5А06

Сергеев А.С.

Проверил:

К.т.н, доцент

Гирник А.С.

Томск – 2023

Цель: Научиться проектировать и собирать электрическую схему управления асинхронным двигателем от силовых контакторов и кнопок, расположенных на универсальном учебном стенде.

Для выполнения задания спроектируем электрическую схему управления асинхронным двигателем от силовых контакторов и кнопок в системе автоматизированного проектирования КОМПАС-3D.

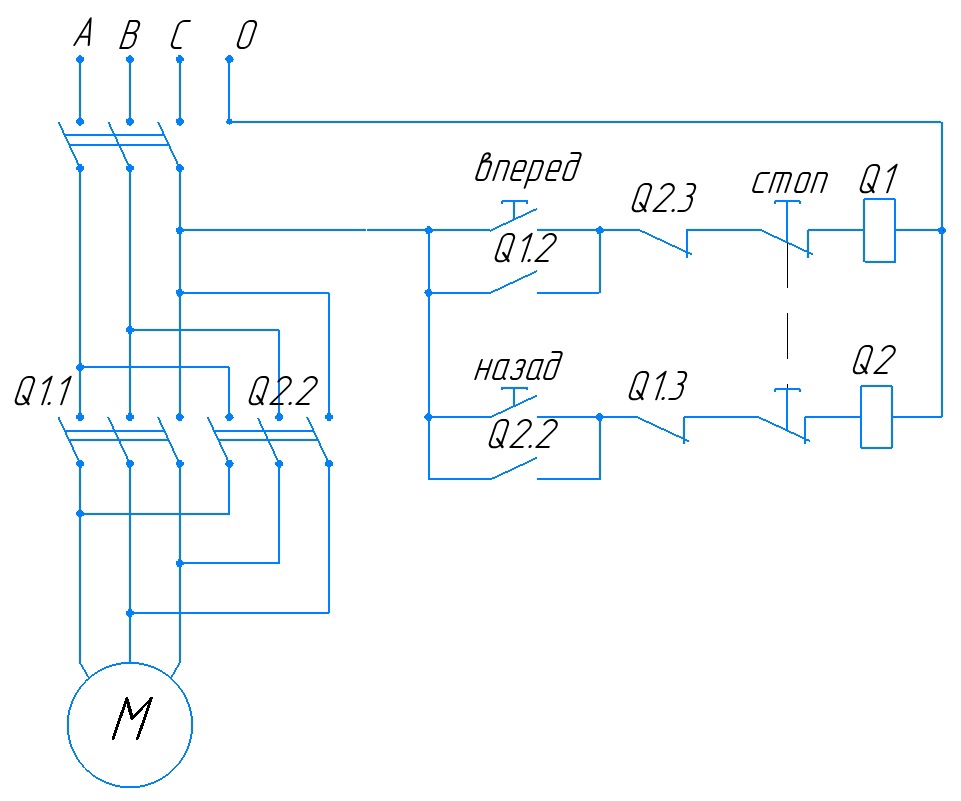

Рисунок 1 – Электрическая схема

Спроектированная схема позволяет запустить электродвигатель в прямом и обратном направлении, а также остановить электродвигатель. Для управления асинхронным двигателем на электрической схеме используются кнопка «Вперед», кнопка «Назад» и кнопка «Стоп». При нажатии кнопки «Вперед» срабатывает контактор Q1, замыкая контакты Q1.1 для запуска двигателя в прямом направлении вращения и контакт Q1.2 для обеспечения самоподхвата кнопки без фиксации «Вперед», и размыкается цепь с кнопкой «Назад» для исключения возможности включения реверса двигателя при случайном нажатии на кнопку «Назад». При нажатии на кнопку «Стоп» цепь питания размыкается, и двигатель останавливается. При нажатии кнопки «Назад» срабатывает контактор Q2, замыкая контакты Q2.2 для запуска двигателя в обратном направлении вращения и контакт Q2.2 для обеспечения самоподхвата кнопки без фиксации «Назад», и размыкается цепь с кнопкой «Вперед» для исключения возможности режима вращения двигателя в прямом направлении при случайном нажатии на кнопку «Вперед».

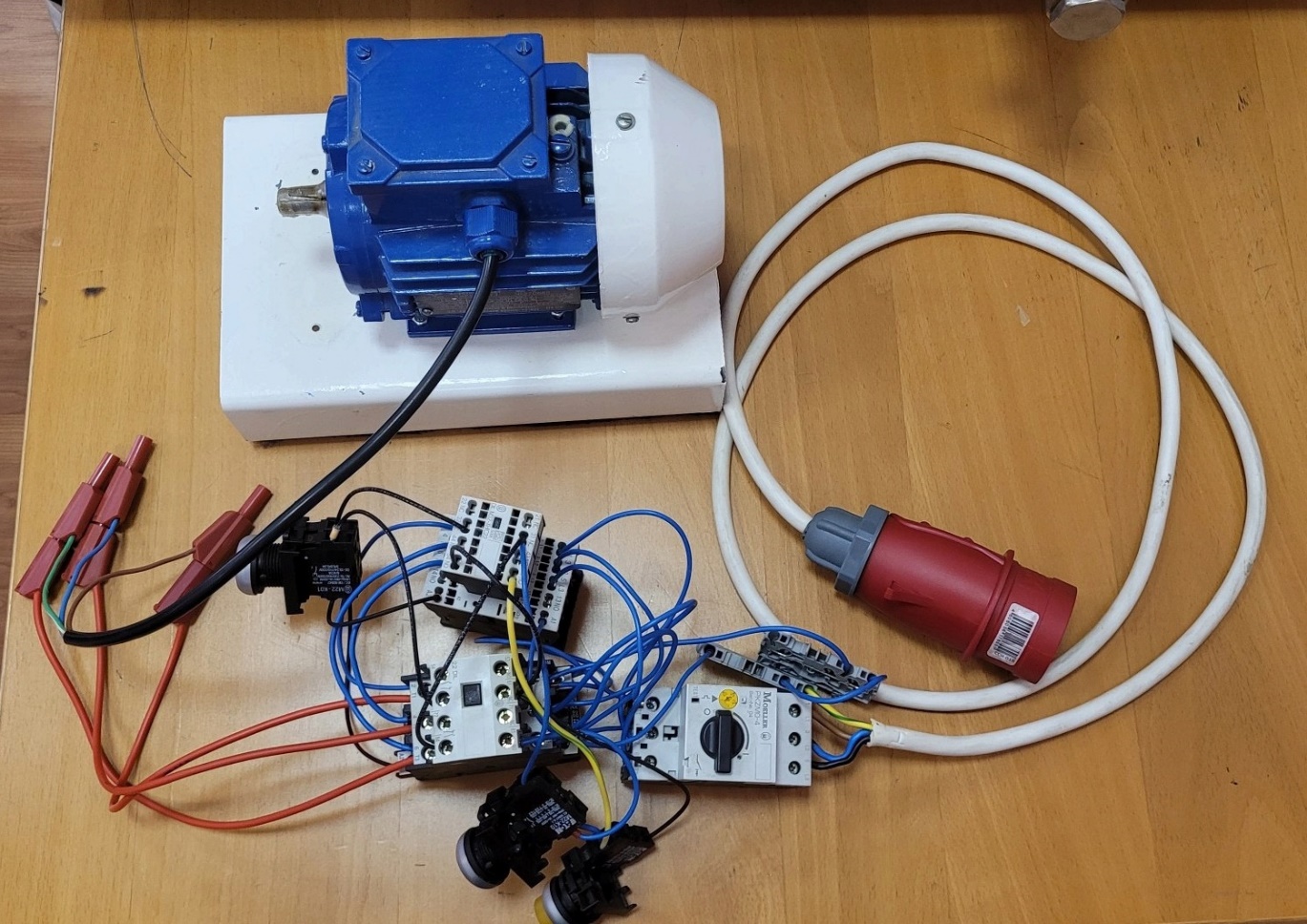

Рисунок 2 – Фотография собранной схемы управления асинхронным двигателем

Вывод: в ходе выполнения работы была разработана и собрана электрическая схема управления асинхронным двигателем от силовых контакторов и кнопок, расположенных на универсальном учебном стенде. При экспериментальной проверке работоспособности было выявлено совпадение порядка работы схемы управления асинхронным электродвигателем с теоретическим описанием схемы.

Список источников

  1. Системы автоматики на базе программируемых логических контроллеров: учебное пособие / А.С. Гирник, А.Л. Федянин, А.А. Шилин; Национальный исследовательский Томский политехнический университет. − Томск: Изд-во Национального исследовательского Томского политехнического университета, 2023. – 222 с.
