Практическая работа №4
Программирование схемы реверсивного магнитного пускателя
с системой безопасности в среде Easy-Soft
По дисциплине «Микропроцессорные средства систем автоматики, управления и диагностики»
Выполнили: :
|
|
||||
студент гр. 5А06 |
|
|
Сергеев А.С. |
|
|
|
|
|
|
|
|
Проверил:
|
|
||||
К.т.н, доцент |
|
|
Гирник А.С. |
|
|
|
|
|
|
|
|
Томск – 2023
Цель работы: провести программирование схемы реверсивного магнитного пускателя с системой безопасности в среде Easy-Soft, запустить схему и проверить работоспособность.
Ход работы
Одним из преимуществ использования асинхронных двигателей с короткозамкнутым ротором является простота их включения в сеть. Важно, чтобы в схемах станков и установок должна быть предусмотрена работа того или иного двигателя в автоматическом цикле, обеспечиваться очередность включения нескольких двигателей, автоматическое изменение направления вращения ротора двигателя (реверс) и т.д. Такие схемы используются в основном, где нужно обеспечить вращение эл. двигателя в обе стороны, например, сверлильный станок, подъемный кран, лифт и т.д. Данные операции управления двигателями выполняются электромагнитными пускателями.

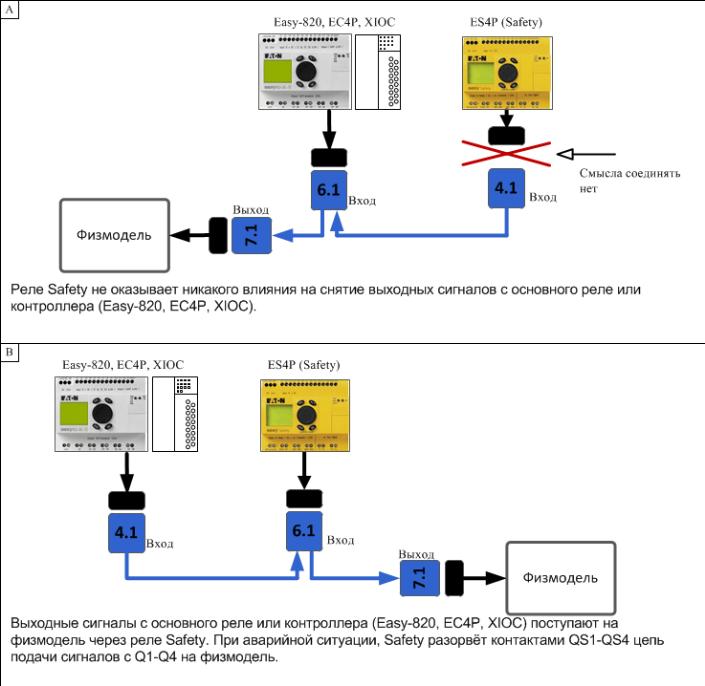

Опишем программу управления реверсивным магнитным пускателем. Сигналы от основного реле EASY820 DC-RC пропускаются не на прямую до физической модели, а через промежуточные контакты реле безопасности Easy-Soft. Если реле фиксирует аварию, то оно разрывает цепь прохождения основных сигналов в реле до физической модели. Роль магнитного пускателя носят лампочки, которые используются для имитации работы пускателей.

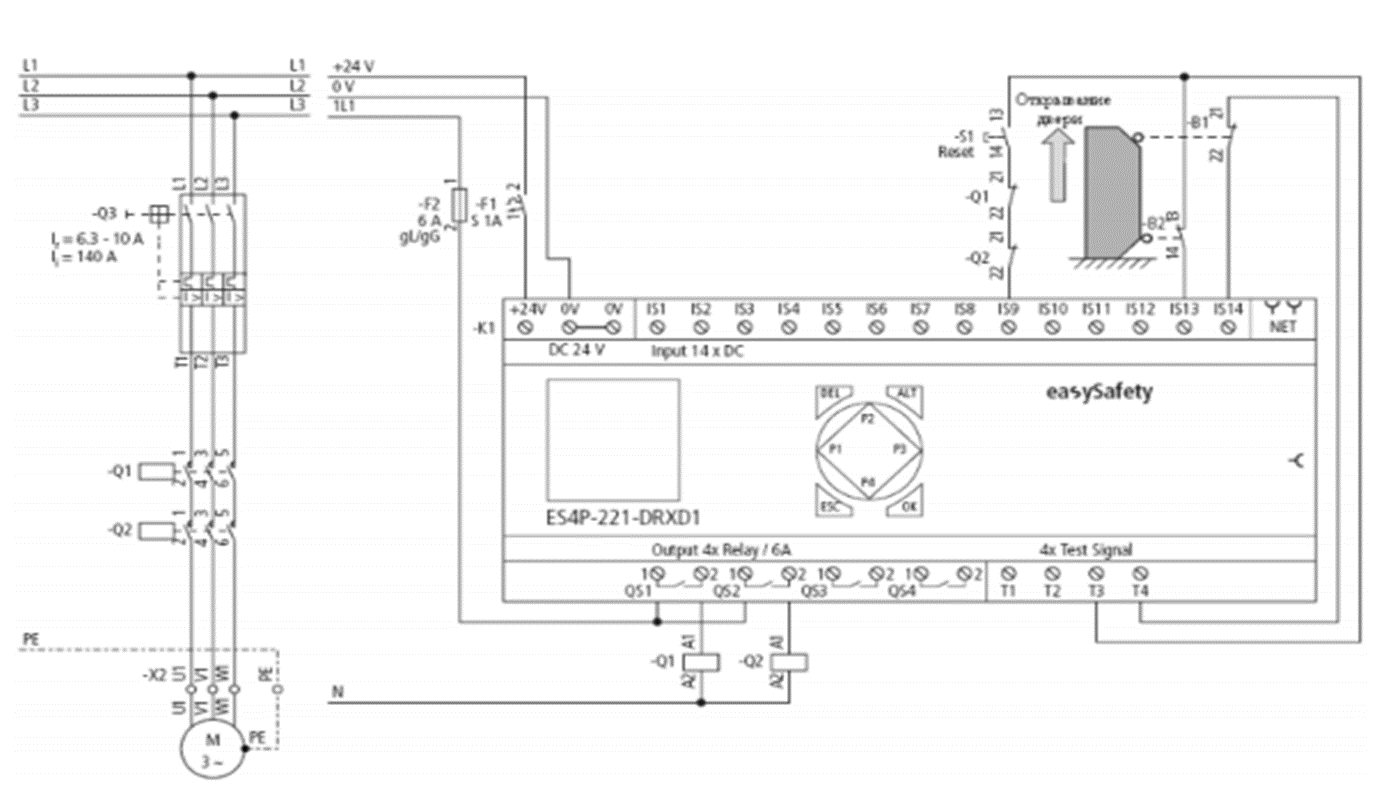

Рисунок 1 – Проводная электрическая схема соединений реле при использовании блока «SG»
Рисунок 2 – Реализация блока «SE» на схеме соединений

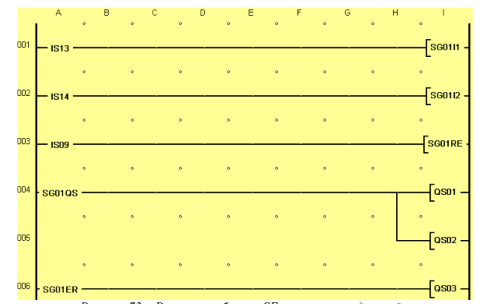

Рисунок 3 – Вид реализации блока «SE» на дисплее реле
Диаграмма работы блока «SG» с сигналами на входах и выходах показана на рисунке 4.
Рисунок 4 – Диаграмма работы блока «SG»
Блок SG предназначен для того, чтобы контролировать аварийную ситуацию в соответствии со схемой. Когда поступающие сигналы различны, реле безопасности Easy-Soft ES4P разрывает цепи прохождения основных сигналов с реле EASY-820 DC-RC.

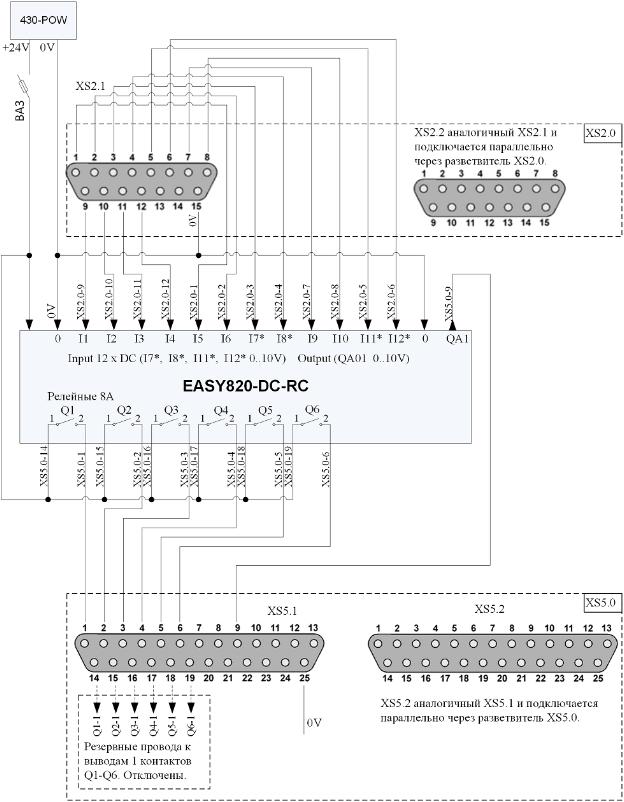

Рисунок 5 - Подключение реле EASY820-DC-RC к панели разъёмов 1

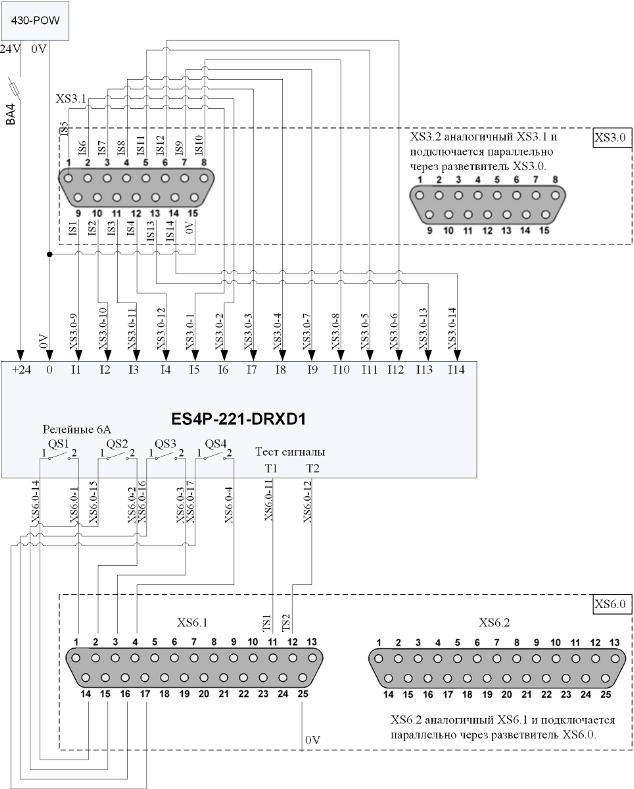

Рисунок 6 - Подключение реле ES4P-221-DRXD1 к панели разъёмов 1
Рисунок 7 - Подключение кабеля «Выход- / Физическая-модель»

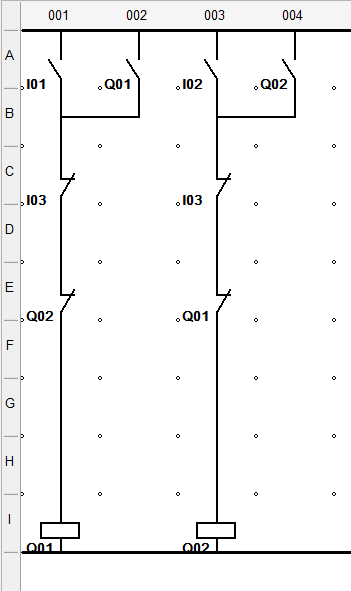

Рисунок 8 – Схема работы реверсивного магнитного пускателя с системой безопасности в среде Easy-Soft
Вывод: В ходе данной практической работы мы провели программирование работы реверсивного магнитного пускателя с системой безопасности в среде Easy-Soft. Проверили практически на лабораторном стенде работу программы. Пришли к выводу, что программа составлена правильно.
