Министерство науки и высшего образования Российской Федерации

Федеральное государственное автономное образовательное учреждение высшего образования

«Национальный исследовательский Томский политехнический Университет»

Инженерная школа энергетики

Отделение электроэнергетики и электротехники

Направление: 13.03.02 Электроэнергетика и электротехника

Расчет параметров неуправляемого выпрямителя

практическая работа №1

Вариант – 8

по дисциплине:

Математическое и имитационное моделирование мехатронных систем

Выполнил:

:

студент гр. 5А06

Сергеев А.С.

28.03.2024

Проверил:

доцент ОЭЭ ИШЭ

Воронина Н.А.

Томск – 2024

Для трехфазной мостовой схемы неуправляемого выпрямителя необходимо определить параметры схемы, подобрать трансформатор

Исходные данные записаны в табл. 1.

Таблица №1 – Исходные данные

Напряжение источника питания , В

Частота источника питания , Гц

Напряжение нагрузки , В

Ток нагрузки, Id, A

200

400

30

150

  1. Изобразить схему неуправляемого выпрямителя без фильтра.

Рис. 1. Схема неуправляемого выпрямителя

2. Определить параметры схемы неуправляемого выпрямителя без фильтра и выбрать по справочнику трансформатор.

Расчёт мощности нагрузки:

Расчёт максимального анодного тока:

Расчёт действующего тока на вторичной обмотке:

Расчёт действующего напряжения на вторичной обмотке:

Расчёт максимального обратного напряжения:

Для расчета коэффициента трансформации примем напряжения, обычно применяемые в бортовой сети летательных аппаратов.

Расчёт коэффициента трансформации:

Расчёт тока на первичной обмотке:

Расчёт габаритных мощностей на первичной и вторичной обмотке трансформатора:

Расчетная мощность трансформатора

Выбираем авиационный трансформатор на частоту 400 Гц ТСВМ-6,3-0,4-ОМ5 с соединением обмоток треугольник-треугольник (рис. 2).

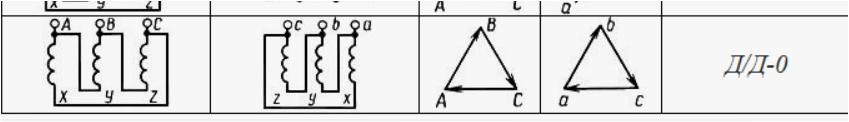

Рис. 2. Схема соединения обмоток

Вывод: в ходе практической работы определены параметры схемы неуправляемого трехфазного мостового выпрямителя и выбран по справочнику авиационный трансформатор, что позволит смоделировать данный выпрямитель в программной среде MatLab.
