МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В.И. Ульянова (Ленина)

Кафедра ФХ

Отчёт

по практической работе №3

по дисциплине «Материаловедение»

Тема: «Изучение микроструктуры сталей и чугунов»

Вариант-10

Студент гр.3502

Преподаватель

Завьялова А.Ю.

Санкт-Петербург

2025

Теоретическая часть

Состав стали определяет её микроструктуру. Термин «микроструктура» относится к распределению зерен в стали. Описание микроструктуры включает такие понятия как размер и форма зерна, а также идентификацию микроскопических составляющих, которые присутствуют в стали. Микроструктуру определяют главным образом с помощью оптического микроскопа путем осмотра полированной и травленой поверхности стали.

Каждый микроскопический компонент стали имеет под микроскопом характерный вид, что позволяет оценивать и анализировать микроструктуру.

Микроструктура доэвтектоидных сталей — углерода менее 0,77 % — обычно представляют собой массивы перлитных зерен с ферритом по границам зерен.

Заэвтектоидные стали — содержание углерода более 0,77 % — содержат перлитные зерна с цементитом по границам зерен.

В доэвтектоидных сталях с содержанием углерода менее 0,2 % доминирующим компонентом микроструктуры становятся зерна феррита с перлитом, который различным образом распределяется между ферритом.

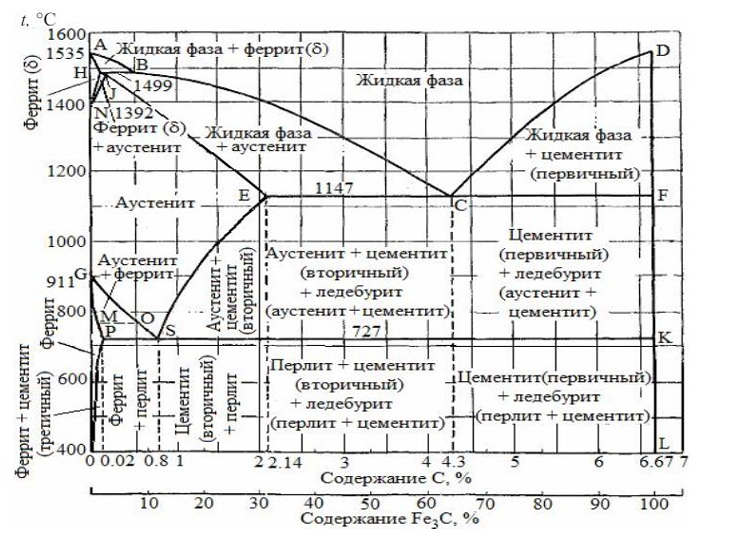

Рисунок 1 – Диаграмма железо-углерод

Используемые формулы

- процентное содержание углерода в доэвтектоидной стали

- процентное содержание углерода в заэвтектоидной стали

Образец 1 - Заэвтектоидные сталь с перлитными зернами

Рисунок 2 – Фотография образца 1 с подписанными структурными и фазовыми составляющими. Форма перлитных включений: пластинчатая.

Определение процентного соотношения между структурными составляющими и между фазами:

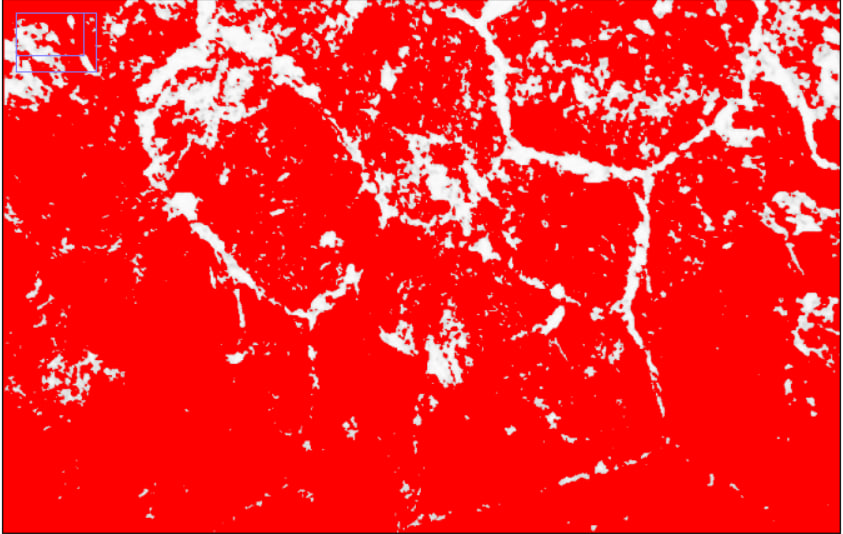

Рисунок 3 – Площадь перлита.

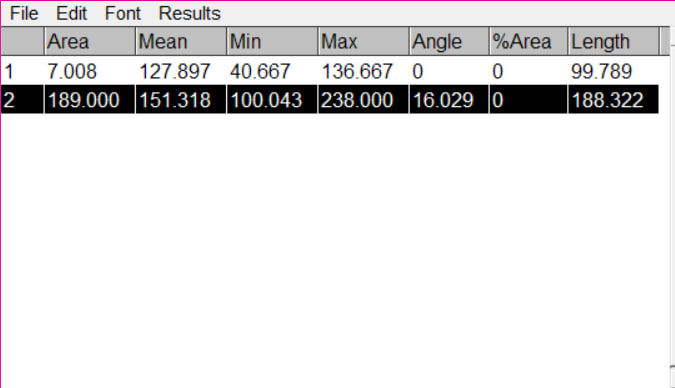

Рисунок 4 – Площадь цементита.

Расчет содержания углерода в образце:

Оценка среднего размера зерен:

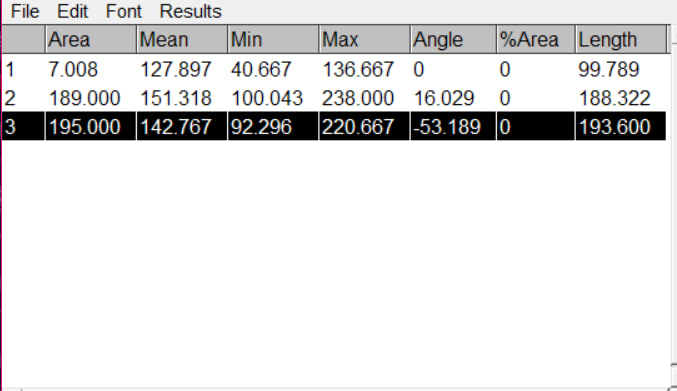

Рисунок 5 – Оценка размеров зерен перлита.

Образец 2 – Серый чугун на ферритной-перлитной основе.

Рисунок 6 – Фотография образца 2 с подписанными структурными и фазовыми составляющими.

Форма графитных включений: пластинчатая.

Определение процентного соотношения между структурными составляющими и между фазами:

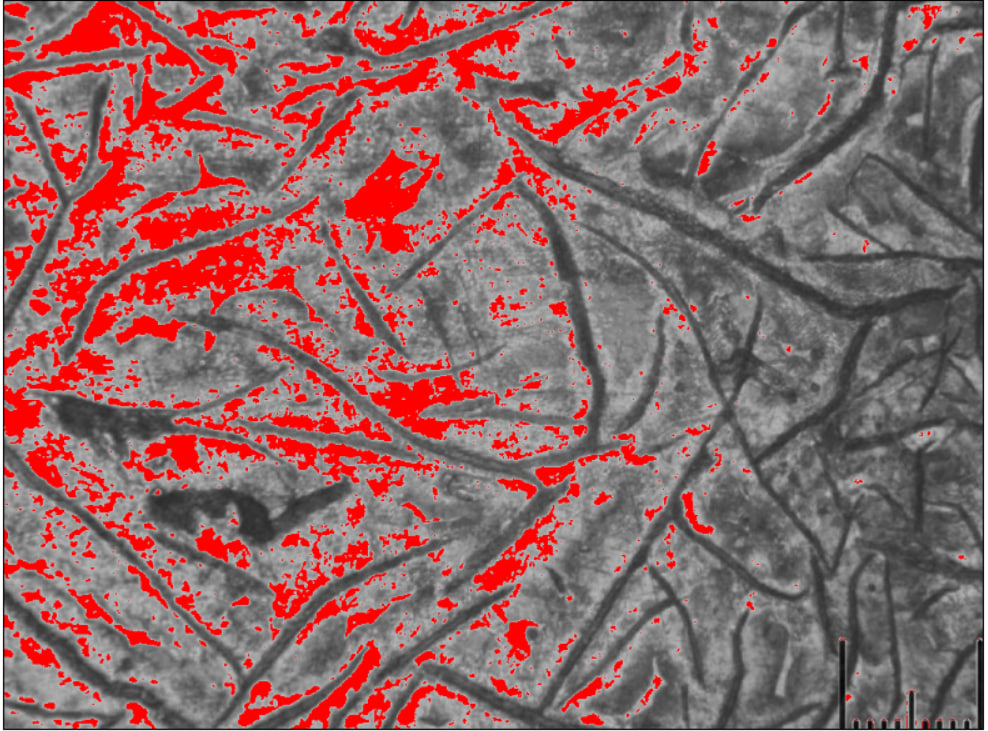

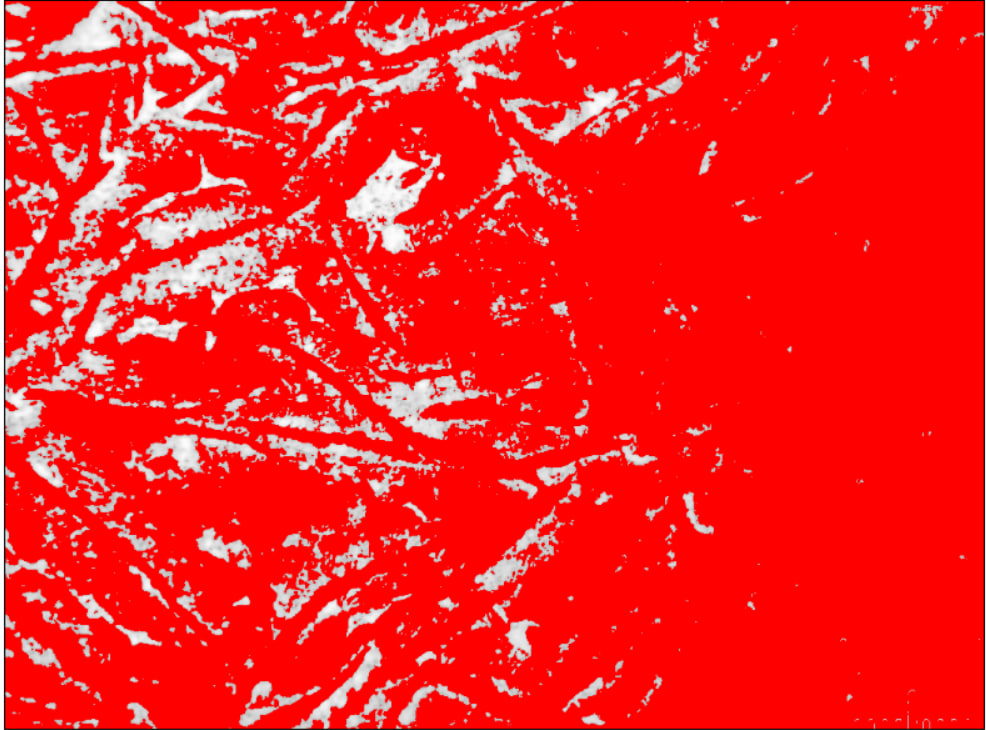

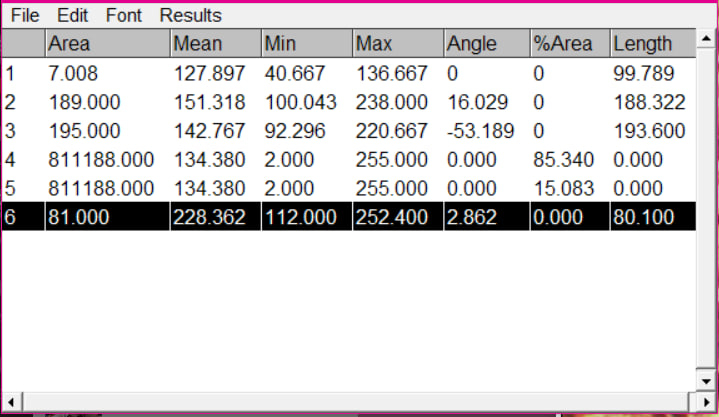

Рисунок 7 – Площадь перлита и графита.

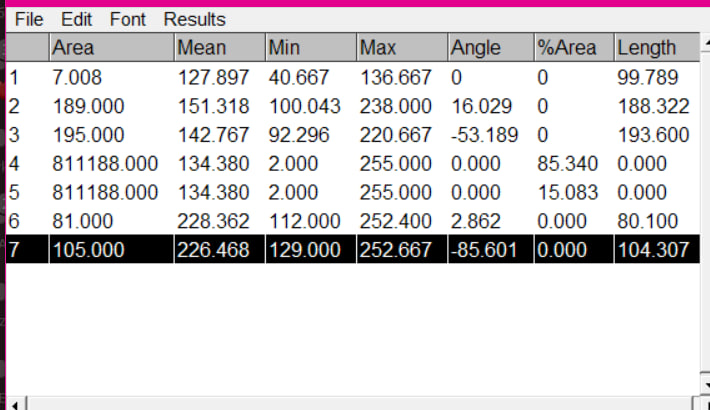

Рисунок 8 – Площадь феррита.

Оценка среднего размера зерен феррита:

Рисунок 9 – Оценка размеров зерен феррита.
