29.Изображение основных вариантов сушильных процессов на диаграмме I-X.

1.Нормальный сушильный вариант (теоретическая сушка). 1-калорифер; 2-сушилка.

2.Сушка с рециркуляцией воздуха. Часть воздуха из сушки подадим до 1. .

Снижение температуры.

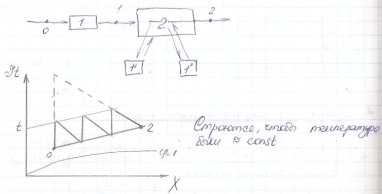

– уравнение описывающее прямую через 3 точки => не лежат на изотерме, они разные. 3.Сушка с промежуточным подогревом воздуха (вместо 1 мощного калорифера поставим 1 калорифер и ещё 2- всего 3).

30.Конструкции конвективных сушилок.

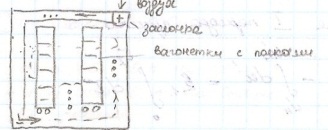

1.Камерная сушилка: h=2м, l=2м; ширина 2 м. Заслонка создает рециркуляцию воздуха.∙∙∙ - калориферы(подогрев воздуха промежуточный); «-» Съем влаги Сушка идет очень долго несколько часов (ручной труд).

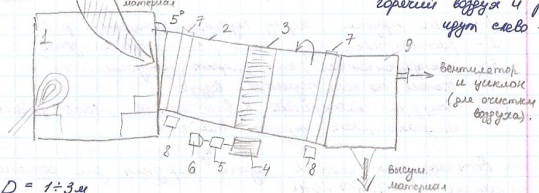

2.Трубчатая сушилка(барабанная сушилка.) (используется для сушки руды). А=8÷10 . Чем более специализирована сушилка, тем больше съем влаги А.Большое сооружение:

D=1÷3м; L=5÷6 м; n=0,02 об/с-число оборотов. А 10 – съем влаги; - степень заполнения барабана. 1-приемная и топочная камера (подается горючий газ, который нагревает воздух). 2- сушилка в виде трубы; 3- коронная шестерня; 4- ведущая шестерня; 5-редуктор; 6-электродвигатель; 7-крепежные обручи; 8-опорные ролики, есть упорные ролики 9-приемная камера высушенного материала. Внутри барабана есть полки, которые переколачивают куски руды.

3.Распылительная сушилка (сушит любые материалы и растворы – таблетки)

; 1- полая трубка, сверху подается концентрированный раствор.2-распылительное устройство (самое слабое звено).3-электродвигатель, который закрыт кожухом.4-тоннель по которому подается воздух.5-выгрузка материала в виде шнека, есть гребковая мешалка, которая передвигает таблетки.Есть несколько способов подачи, через форсунки для создания капель (касательно).

4.Сушка пневматической трубой (для пастообразных материалов). . Сушка несколько минут в трубе.5-загрузочное устройство.1-нагнетательный вентилятор.2-калорифер(нагрев воздуха).3-труба.4-циклон. А-несколько десятков .

5.Сушка со взвешенным слоем(слой кипящий)

31.Контактная, радиационная, высокочастотная и сублимационная сушка.

Контактная сушка мало отличается от выпаривания, обычный сушильный шкаф, передача теплоты греющим паром (электричеством) через стенку материала. Контактная сушка проводится в вакууме. «+»: -можно контролировать скорость сушки, т.к. можно понижать температуру греющего агента. – стирильность процесса. –улавливается ценный продукт.-качественный продукт сохраняет свои свайства. Сублимационная сушка – без плавления происходит испарение вещества. Давление несколько Па. Сохраняет биологические свойства высушенного материала Воду использовать нельзя, только хладагенты! Пример: получение плазмы крови, пиницилина. Вальцовая сушка(для пастообразных материалов).Пастообразный материал собирается на барабанах волков. .

Сушка ИКЛ: Длина волны – видимость света 0,3÷0,76 мкм, инфракрасное излучение 0,76÷246мкм. ИКЛ сушка зависит от интенсивности потока, и чем уже длина волны, тем лучше. Она зависит от материала, от фактуры и цвета.

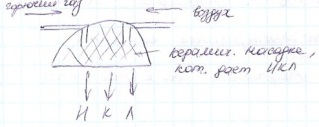

1.Лучи ИКЛ проходят через материал, доходя до препятствия лучистая энергия превращается в тепловую => идет нагрев материала. Сушка идет во всем объеме равномерно.(такое бывает редко).2.Лучи доходят до поверхности и не проникают,лучистая энергия превращается в тепловую на поверхности материала. Материал коробиться, т.к. температура поверхности высокая, а в материале низкая, чтобы избежать делают так: Облучают в течении 1 минуты, а потом дают полежать 10 мин, затем снова облучают, сушка идет равномерно по всему объему. Источники ИКЛ: а)Специальная лампа накаливания – имеет узкий диапазон длины волны ИКЛ, у неё боковая поверхность зеркальная, температура нагрева на 200 градусов ниже нити накаливания 500 градусов. С помощью этой лампы сушат штучные предметы. Б) Безпламенные горелки:

Сушат штучные и габаритные предметы. Для крупногабаритных предметов ставят металлические листы, нагревают их с одной стороны и получают широкий спектр ИКЛ. Высокочастотная сушка: Предмет ставят между … Сушка идет во всем объеме равномерно, она сушит дороже чем ИКЛ, сушит штучные предметы.Тепловая энергия возникает вследствии трения- Высокочастотное поле приводит к образованию высокочастотных диполей молекул, которые за счет трения приводит к образованию теплоты.
