12. Непрерывно действующая абсорбционно-десорбционная установка.

Состоит из двух колонн: абсорбера и ректификационной колонны.

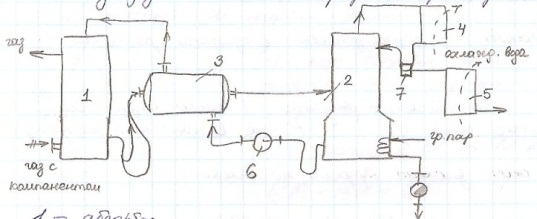

1-абсорбер;2-ректифик.колонна; 3-теплообменник основной;4-дефлегматор;5-теплообменник для охлажд. Продукта;6-насос;7-делитель флегмы.

Эта схема используется когда из газа или пара необходимо выделить ценный компонент.Абсорбируем водой или органикой, разделяем процессом ректификации. Для создания давления в абсорбере необходим насос.Теплообменник необходим для абсорбера-для охлаждения для ректификации для tкип(нагревание).

13.Как определить экспериментально коэффициент массопередачи в насадочной абсорбционной колонне?

1.Объемный расход воздуха пересчитывается в массовый расход , где плотность воздуха определяется по формуле газового состояния при давлении (Π–B) и температуре t_вхв нижней части колонны;2. Значения объемных (мольных) концентраций аммиака в воздухе y_ни y_кпересчитываются в его относительные массовые доли по определяющемусоотношению .3. Определяется степень поглощения аммиака из газового потока .4. Количество отданного газовым потоком аммиака М определяется по уравнению материального баланса (4.3). М = G(Y н – Y к) = L( X к – X н ),5. Массовый расход воды L вычисляется через ее объемный расход V_ви плотность ρ_в : . 6. Из уравнения материального баланса по количеству аммиака в жидкой фазе находится концентрация аммиака в покидающей абсорбер воде: , где полагается отсутствие аммиака в воде поступающей в аппарат, . 7. По уравнению p * = E X , находится величина парциального давления аммиака p* ( X_к), равновесное с конечной его концентрацией в воде. Полученное значение p*пересчитывается в относительную массовую долю Y* ( X к ):

8. Среднее по слою насадки значение движущей силы процесса массопередачи

ΔY ср вычисляется по логарифмической формуле (9.5). . 9. Поверхность массопередачиF принимается равной суммарной поверхности всех

колец насадки F = 0,785 D²Hσ, где D = 0,100 м и H = 1,70 м – внутренний диаметр

колонны и высота слоя насадкиσ = 320– удельная поверхность насадки из колец

размером 15x15x2 мм. 10. Значение коэффициента массопередачиK_Yопределяется из уравнения массопередачи (4.4). М= K F ΔY ,

14. Материальный баланс ректификационной колонны непрерывного действия.Уравнения рабочих линий.

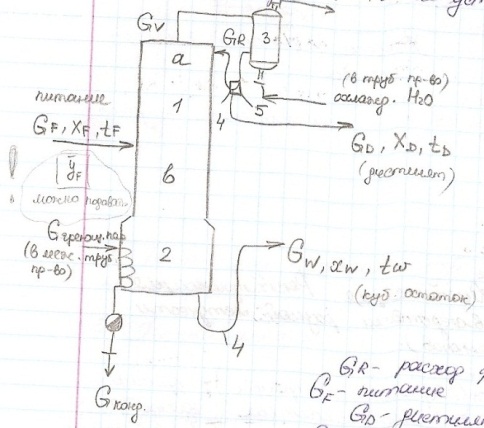

1-колонна; а-верхняя часть колонны; в-нижняя часть колонны;2-куб колонны(м.б. спаренный, м.б. вынесенный); 3-дефлегматор(парциальный конденсатор можно поставить вместо 3); 4-гидравлический затвор; 5-делитель флегмы.

– концентрация легколетучего компонента в питании, дистилляте и кубовом остатке. Уравнение материального баланса: ; Уравнение рабочих линий: а) верхняя рабочая линия:

1-Колонна;2-дефлегматор. Уравнение рабочей линии – это уравнение материального баланса верхней части колонны в относительных единицах. - количество легколетучего компонента на выходе. – уравнение верхней рабочей линии. Б)Нижняя рабочая линия:

– баланс выхода и входа. – уравнение нижней рабочей линии.
