.docxЛАБОРАТОРНА РОБОТА №2
ДОСЛІДЖЕННЯ УНІВЕРСАЛЬНОГО КОЛЕКТОРНОГО
ДВИГУНА
Рис. 2.1 – Схема універсального колекторного двигуна

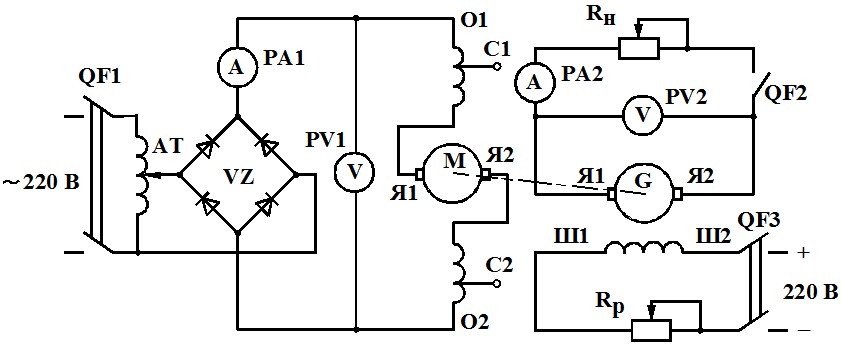

Рис. 2.4 – Схема дослідження УКД на постійному струмі

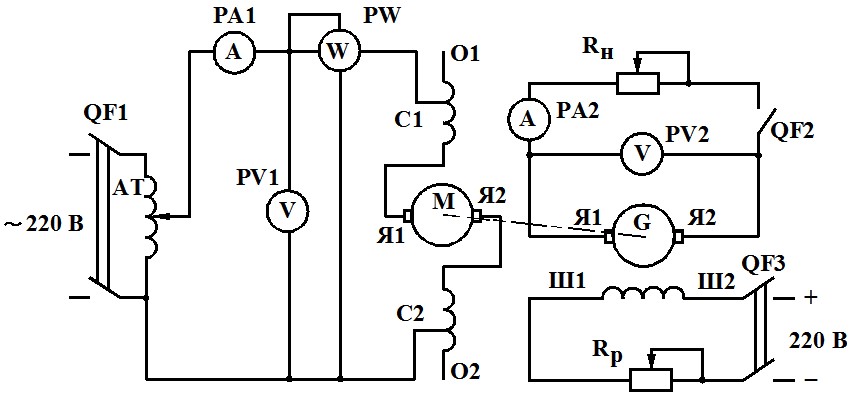

Рис. 2.5 – Схема дослідження УКД на змінному струмі
Таблиця 2.1 – Дані для побудови робочих характеристик УКД при живленні постійним струмом
№ п/ п |
|
Дослідні дані |
|
|
Розрахункові дані |
|
|||||||
Uд, В |
Ід, А |
n, об/х в |
UГ, В |
ІГ, А |
Рд, Вт |
РГ, Вт |
ηГ |
Р2, Вт |
М2, Нм |
η |
|||
1 |
220 |
0,77 |
2810 |
73 |
0,71 |
169.4 |
5183 |
0.56 |
92.5 |
0.31 |
0.54 |
||
2 |
220 |
0.9 |
3120 |
89 |
0.82 |
198 |
72.98 |
0.63 |
115.8 |
0.35 |
0.58 |
||
3 |
220 |
1.1 |
3500 |
100 |
0.85 |
242 |
85 |
0.68 |
125 |
0.34 |
0.51 |
||

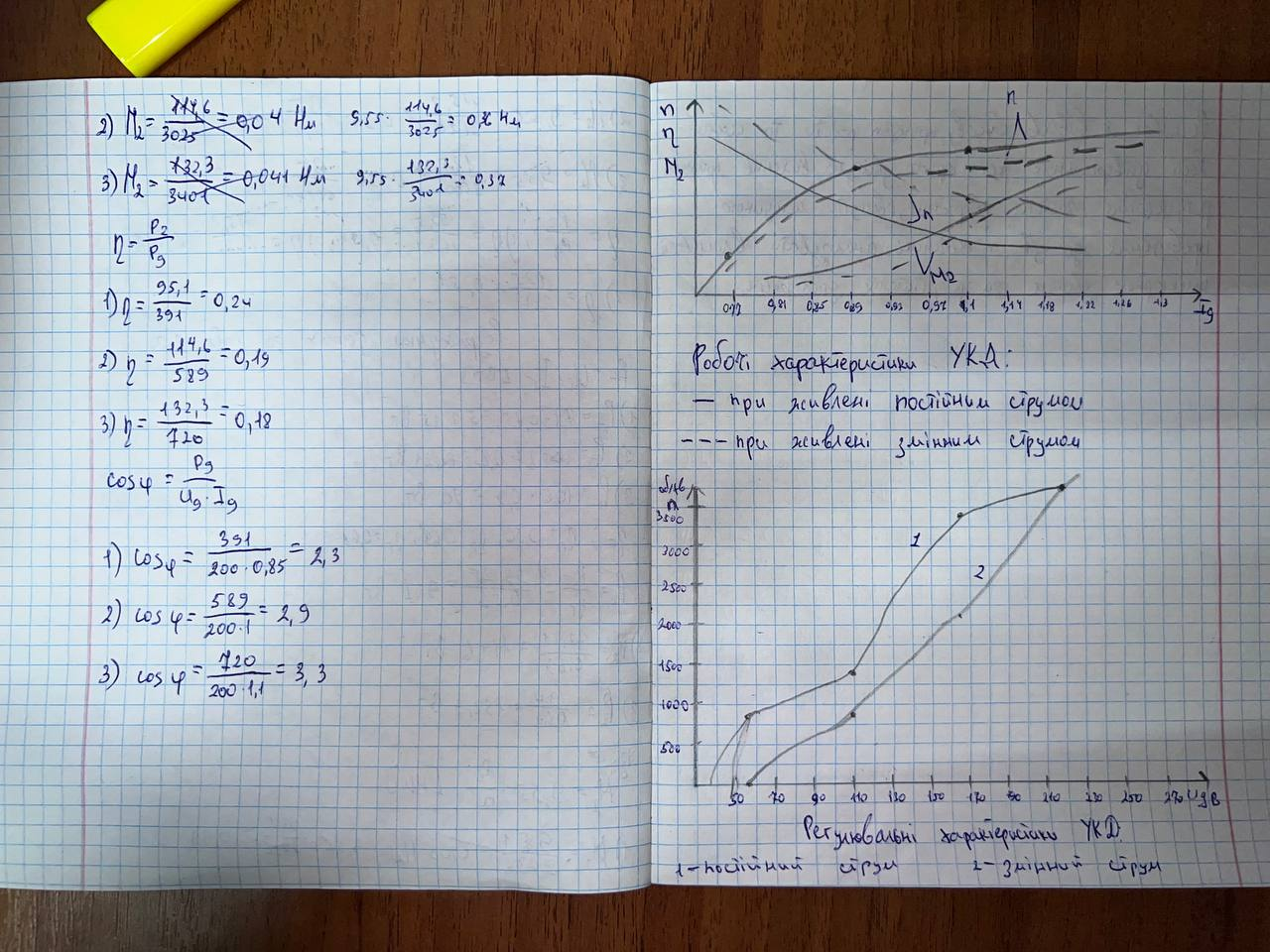

Таблиця 2.2 – Дані для побудови робочих характеристик УКД при живленні змінним струмом
№ п/п |
|
Дослідні дані |
|
|
Розрахункові дані |
||||||||||||
Uд, В |
Ід, А |
Рд, Вт |
n, об/хв |
UГ, В |
ІГ, А |
РГ, Вт |
ηГ |
Р2, Вт |
М2, Н м |
η |
cosφ |
||||||
1 |
200 |
0,85 |
391 |
2756 |
71 |
0,75 |
53.25 |
0.56 |
95.1 |
0.33 |
0.24 |
2.3 |
|||||
2 |
200 |
1 |
589 |
3025 |
87 |
0.83 |
72.21 |
0.63 |
114.6 |
0.36 |
0.19 |
2.9 |
|||||
3 |
200 |
1.1 |
720 |
3401 |
100 |
0.9 |
90 |
0.68 |
132.3 |
0.37 |
0.18 |
3.3 |
|||||
Таблиця 2.3 – дані для побудови регулювальних характеристик УКД
№ п/п |
Постійний струм |
Змінний струм |
||
Uд, В |
n, об/хв |
Uд, В |
n, об/хв |
|
1 |
55 |
875 |
55 |
0 |
2 |
110 |
1225 |
110 |
875 |
3 |
165 |
3450 |
165 |
2187 |
5 |
220 |
3500 |
220 |
3500 |
Роботу
виконав студент 4 курсу ЕЕЕ-20001б Ткаченко
Денис
