Практ 3

Практичне заняття №3

Розрахунок ізоляції зовнішніх стін будівлі Мета заняття:

1. Вивчити нормативи на термічні опори огороджувальних будівельних конструкцій в Україні..

2. Опанувати методику розрахунку термічного опору зовнішніх стін будівлі.

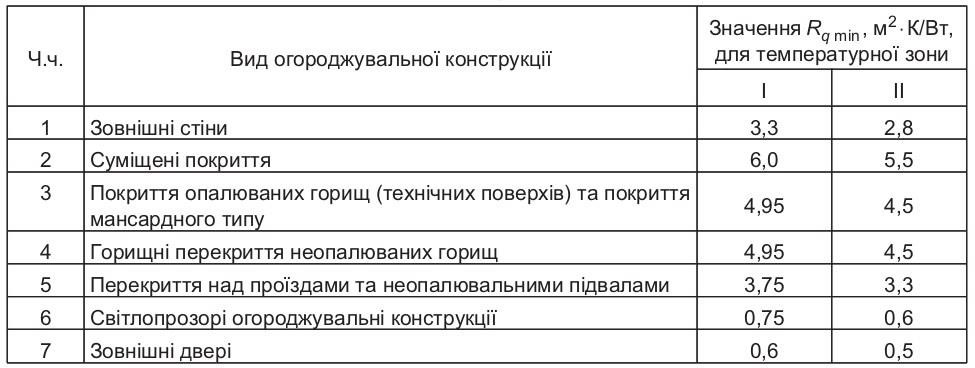

Таблиця 1

Мінімально допустиме значення опору теплопередачі огороджувальної конструкції житлових та громадських будинків, Rq min, м² ·К/Вт [1]

Таблиця 2 Мінімально допустиме значення опору теплопередачі зовнішніх стін будівлі

Рік побудови будівлі	Нормований опір теплопередачі огороджувальної конструкції (R)
до 1980 р.	2 0,6…0,88 м *град/Вт
з 1996 р.	2 1,2÷2,5 м *град/Вт
з 2007 р.	2 2,0÷2,8 м *град/Вт
з 2013 р.	2 2,8÷3,3 м *град/Вт

Таблиця 3

Розрахункові значення коефіцієнтів тепловіддачі внутрішньої, α_в, та зовнішньої, α_з, поверхонь огороджувальних конструкцій [1]:

Тип конструкції	Коефіцієнт тепловіддачі, Вт/(м2 К)
	αв	αз
Зовнішні стіни, дахи, покриття, перекриття над проїздами плоскі та з ребрами при відношенні висоти ребра h до відстані між гранями b сусідніх ребер h/b ≤ 0,3 h/b > 0,3 Перекриття горищ та холодних підвалів Перекриття над холодними підвалами та технічними поверхами, що розташовані нижче рівня землі	8,7 7,6 8,7 8,7	23 23 12 6
Вікна, балконні двері, вітражі та світлопрозорі фасадні системи	8,0	23

Задача 1

 Визначити до якого класу за енергоспоживанням належить індивідуальний будинок, опалювальна площа якого F = 55 м2, за умови, що споживання електричної енергії складає Еріч =900 кВт год за рік, а в системі індивідуального опалення було спалено Вг = 850 м3 природного газу.

Задача 2

 Визначити до якого класу за енергоспоживанням належить будинок 1965 року забудови, якщо квартирою з опалювальною площею F = 56,7 м2 за рік було спожито Еріч =1400 кВт·год електричної енергії та  Qтеп = 5,6 Гкал теплової енергії.

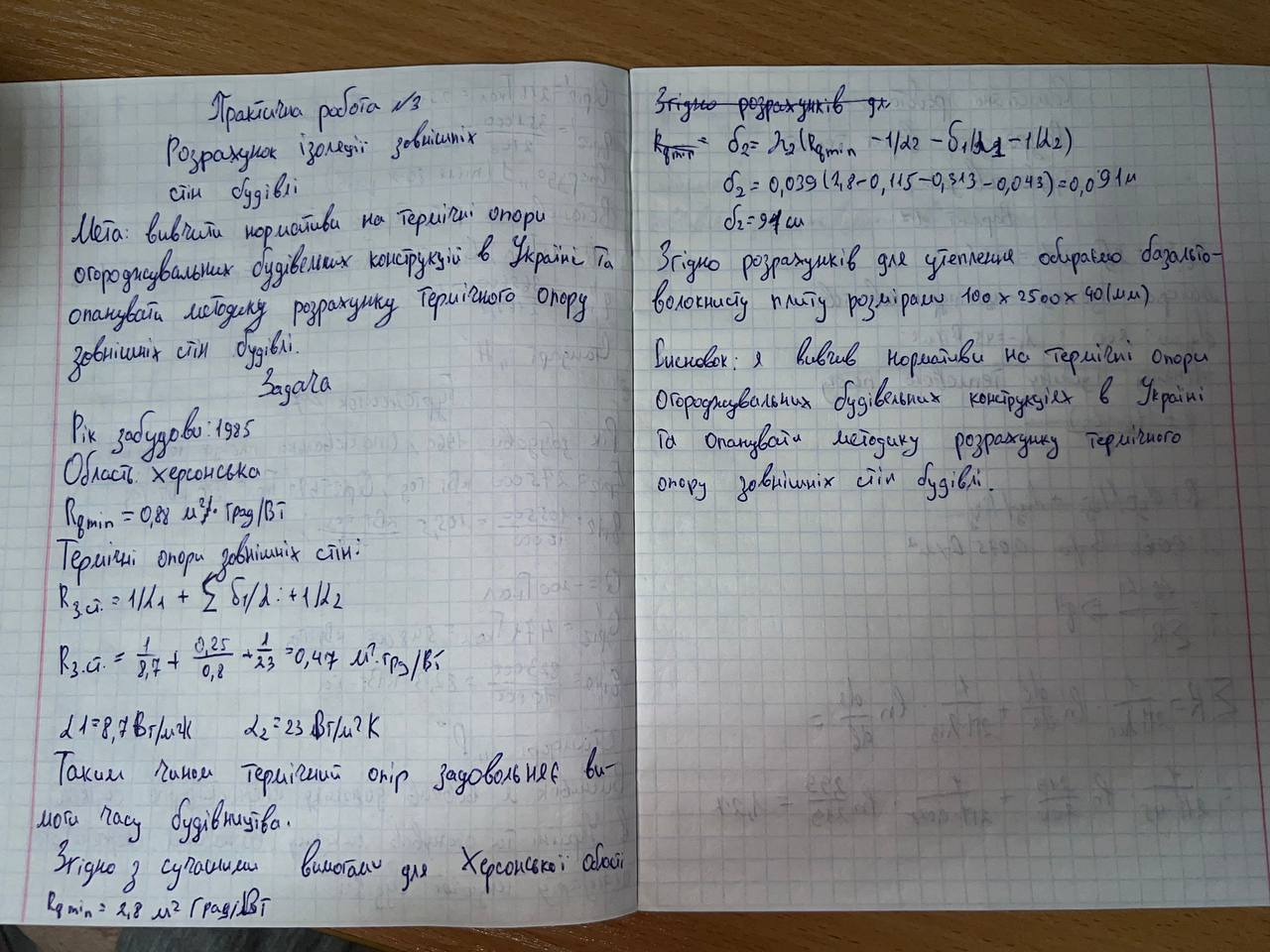

Роботу виконав студент 4 курсу ЕЕЕ-20001б Ткаченко Денис
