Самостійна робота №7

Тема: Визначення допустимої втрати напруги за таблицею відхилень напруги

Мета: навчитись визначати допустиму втрату напруги за таблицею

відхилення напруги

Виконав: Студент 5 курсу ЕЕЕ-20001б(з) Скудря Микита

Хід виконання роботи:

1. Ознайомтесь з матеріалами теоретичної частини "Визначення допустимої втрати напруги в електричних мережах"

2. Оформіть звіт в текстовому документі та надішліть в систему для перевірки

Визначення допустимої втрати напруги в мережах

Початковими даними для розрахунку повітряних мереж напругою до 35 кВ включно є норми відхилення напруги на затисках електроприймачів. Згідно ГОСТ

13109-97 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения» відхилення напруги у сільських споживачів при 100-процентному навантаженні не повинно бути більш плюс 5% і

при 25-процентному навантаженні – повинне бути не нижчим мінус 5% від номінального. Допустимі втрати напруги визначаються на підставі табличних відхилень напруги з урахуванням впливу всіх елементів даної схеми мережі:

генераторів, трансформаторів, ліній електропередач та ін., а також можливістю регулювання напруги на окремих елементах (таблиця 1).

З метою економії металу проводів електричну мережу проектують так, щоб відхилення напруги не перевищували допустимих, але, разом з тим, були максимально ближче до цих значень.

Необхідно відзначити, що в період максимуму навантаження в найгірших умовах знаходиться найбільш віддалений споживач, і тому мережу розраховують

відносно цього споживача. Навпаки, при мінімумі навантаження більш висока напруга буде у споживача, який найближче за всіх розташований до джерела живлення, і перевірку відхилення напруги роблять відносно нього.

При складанні таблиці відхилень при живленні від шин підстанцій 110/35

кВ і 35/10 кВ визначальними є відхилення напруги в місцях приєднання мережі.

Оскільки насправді відхилення напруги на шинах підстанції часто виходить за вказані межі, то перед проектуванням ці дані беруть в енергопостачальних організаціях.

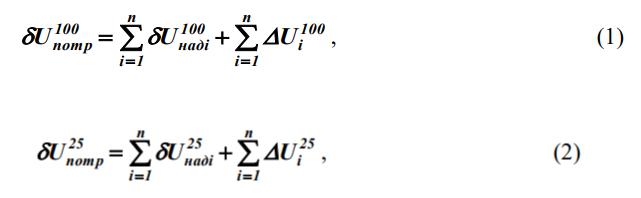

Відхилення напруги у споживачів визначають з формули:

– при 100-процентному навантаженні:

- при 25-процентному навантаженні:

деUпотр100 , Uпотр25 - відповідно відхилення напруги у споживачів при 100 і 25-ти

процентних навантаженнях, %;

Uнаді100 , Uнаді25 - надбавки напруги і-го елементу схеми при 100 і 25-ти про-

центних навантаженнях відповідно, %;

Ui100 , Ui25 - втрати напруги в елементах схеми при 100 і 25-ти процентних навантаженнях відповідно, %.

У загальному випадку алгоритм складання таблиць відхилення напруги наступний:

1) визначають надбавки напруги в елементах схеми мережі і відхилення напруги в точках приєднання елементів (таблиця.1);

2)визначають втрати напруги в елементах схеми мережі (таблиця.1);

3)визначають допустиму втрату напруги на повітряні лінії 35, 10 і 0,38 кВ;

4)розподіляють обчислене значення втрати напруги між ПЛ 35, 10 і 0,38 кВ;

5)визначають дійсне відхилення напруги у споживачів при 100 і 25-ти процентних навантаженнях для найбільш видаленого і найближчого споживачів;

6)порівнюють дійсні відхилення напруги у споживачів з нормованими за ГОСТ

13109-97.

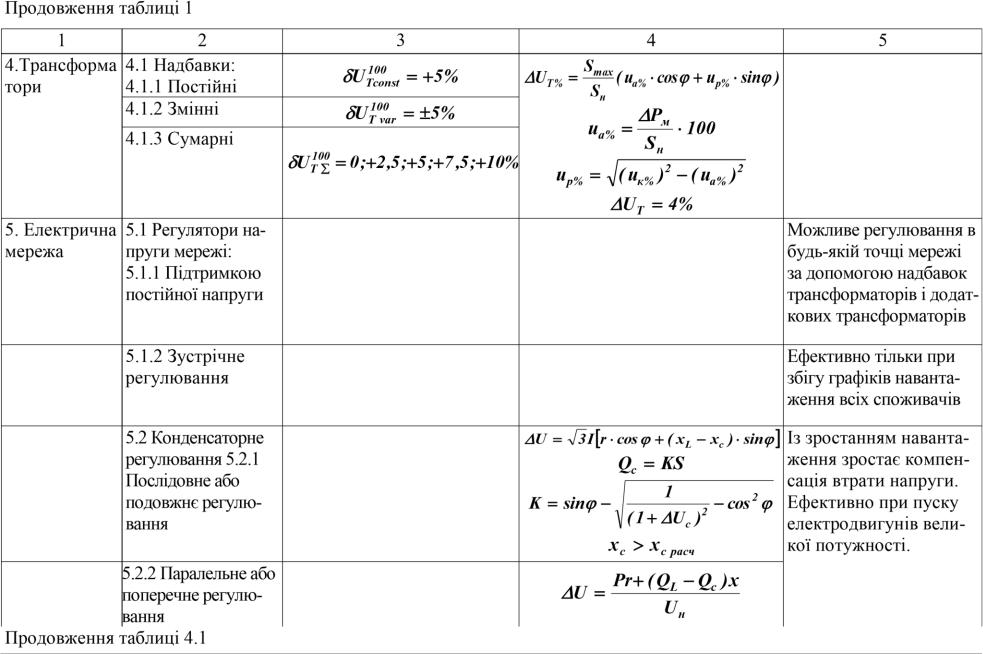

Таблиця 1 – Способи регулювання і нормовані надбавки на елементах сільських електричних мереж

відповідно генератора, найближчого споживача, видаленого споживача, постійні, змінні і сумарні трансформатора;

Uбп100(25) , U 100 , Uбпс25 Uпр100(25) , UТ , U - втрати напруги при 100 і 25-ти процентному навантаженню, відповідно найближчого споживача, сумарні, найближчої підстанції, проводів, трансформатора;

Smax,Sн- максимальна і номінальна потужності, кВА; ик% ,иа% ,ир% - відповідно, напруга к. з, активна і реактивна складові напруги к. з., %; r, x – активний і реактивний опір мережі, Ом;

Р, QL – відповідно, активна і індуктивна потужності навантаження, кВт, квар;

Uc - надбавка напруги, яку бажано одержати, відн. од.;

- кут зрушення фаз навантаження при максимальному режимі;

S – максимальна потужність, що проходить по лінії в місці встановлення конденсаторів, кВА;

К – коефіцієнт, що враховує надбавку напруги і коефіцієнт потужності навантаження
