Самостійна робота №9

Тема: Розрахунок струмів короткого замикання

Мета: навчитись розраховувати струми короткого замикання методом відносних одиниць

Хід виконання роботи:

1.Ознайомитись з матеріалами лекції № 9 "Методи розрахунку струмів короткого замикання"

2.Оформіть звіт в текстовому документі та надішліть в систему для перевірки

УМОВИ РОЗРАХУНКУ СТРУМІВ К.З.

Розрахунки струмів К.З виконують для вибору або перевірки параметрів електрообладнання, а також для вибору або перевірки уставок релейного захисту і автоматики.

Для достовірності і визначенні розрахунок К.З приймається з рядом припущень:

фази е.р.с всіх генераторів незмінні на протязі всього процесу К.З;

не враховується насичення магнітних систем, тобто індуктивні опори вважаються постійними;

не враховується ємнісні елементи короткозамкнутої мережі (враховуються тільки для повітряних ЛЕП 500 кВ і вище, для кабельних – 110 кВ вище);

не враховуються намагнічуючі струми силових трансформаторів; трифазна система вважається симетричною.

Вказані припущення не впливають на кінцевий результат. Розрахунок струмів К.З виконується в наступному порядку:

для необхідної мережі складають розрахункову схему;

по розрахунковій схемі складають схему заміщення;

шляхом перетворень приводять схему заміщення до найбільш простого виду (рис.

9.1)

Рис. 9.1 Схема заміщення струму К.З.

знаючи результуючу е.р.с джерела і результуючий опір визначають величину початкового значення періодичної складової струму К.З, потім аперіодичну,

ударний струм, і якщо необхідно, то по окремих ділянках схеми;п

при необхідності визначають складові струму К.З для заданого моменту часу t.

АЛГОРИТМ РОЗРАХУНКУ СТРУМІВ К.З.

Під розрахунковою схемою розуміють спрощену однолінійну схему, на якій вказуються всі елементи і їх параметри, що впливають на величину струму К.З, а тому повинні бути враховані при виконанні розрахунків (рис. 9.2)

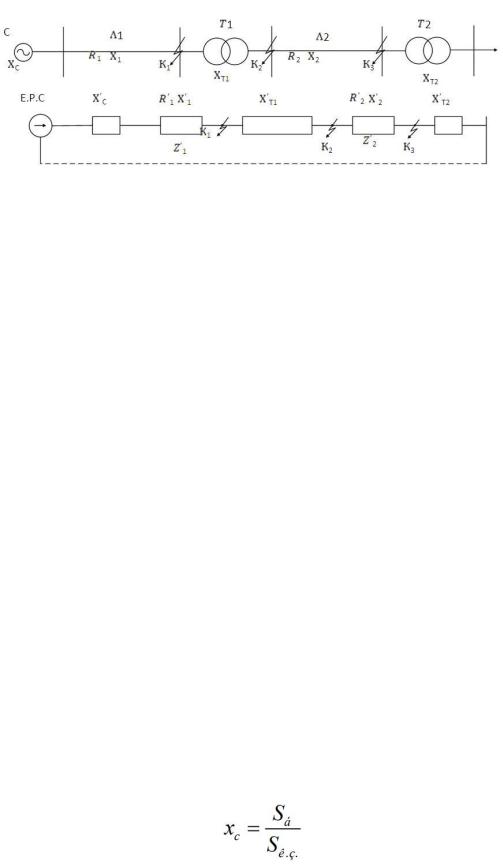

Рис. 9.2. Схема розрахунку струмів К.З.

На основі розрахункової схеми складається еквівалентна схема заміщення, що відповідає по вхідних даних розрахунковій. При цьому, всі магнітні

(трансформаторні) зв'язки замінені електричними.

Рис. 9.3 Еквівалентна схема заміщення

Розрахунки можуть проводитись:

в іменованих одиницях, приведених до базисної напруги UБ ;

в відносних одиницях, приведених до одних і тих же базових умов.

При розрахунках К.З за відносними величинами вибирають базові умови:

Sб – базова потужність 100, 1000 або 10 000 МВА

Uб – базова напруга відповідного ступеня (середнє значення)

Sк.з – потужність короткого замикання джерела живлення (системи) –

безкінечної потужності.

Розрахункові величини для визначення приведених величин опорів визначаються як:

Для системи:

Для трансформатора :

Для ЛЕП:

Для генератора:

Хd, % - надперехідний індуктивний опір генератора у % від номінальних умов. Якщо схема складна (має багато зв'язків, генераторів, трансформаторів) то

після визначення всіх опорів, вона спрощується перетворенням до найбільш

простого виду.

Струми в точках К.З визначаються через базові струми:

При двофазних та трифазних К.З тобто несиметричних К.З, схеми заміщення мають три складових: прямої, зворотної та нульової послідовності.

По кожній із послідовностей складається відповідна схема заміщення,

визначаються опори і розраховуються струмами К.З. Результуючим струмом є сума струмів К.З всіх послідовностей.

Двофазний струм К.З може на практиці визначатись через трифазний струм К.З

як:

Діюче значення ударного струму на практиці визначається також через

трифазний I(3)êç..як: ф

Виконав роботу: студент 4 курсу ЕЕЕ-20001б Биченко Валентин
