Лабораторна 10 Биченко

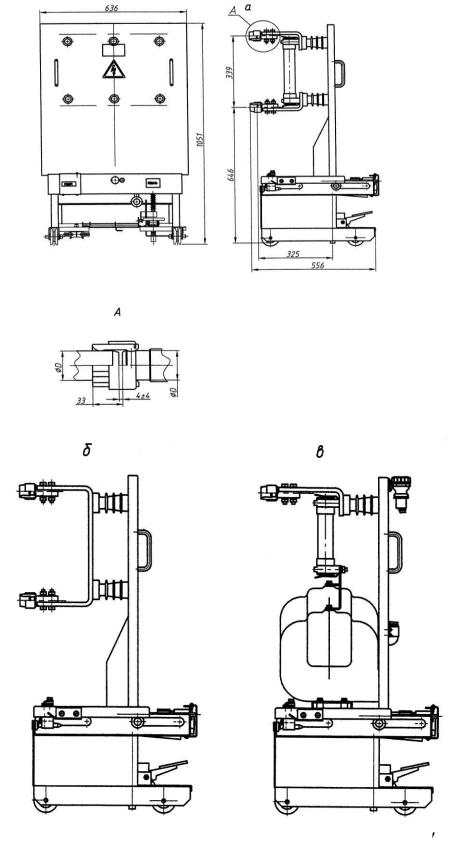

Рис.10.5. Викотні елементи КУ-10Ц: а -з запобіжником; б – з розєднувачем; в

– з трансформатором напруги.

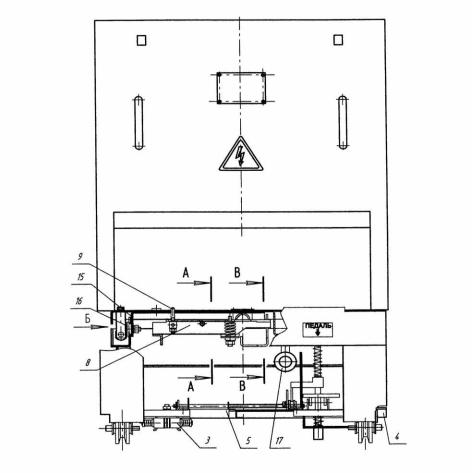

Рис.10.6. Механізм викотного візка:1-рама; 2-основа; 3-заземл.контакт; 4, 10 пластини; 5, 15 - кронштейни; 6-педаль; 7-ізолятори; 8-двухплечий ричаг; 9шток; 11гайка; 12-винт; 13-стержень; 14-направляюча втулка; 16-ролики;

17-ЕМБ.

(а)

б

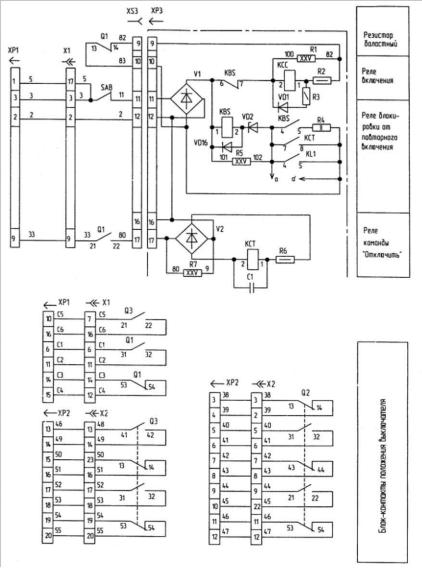

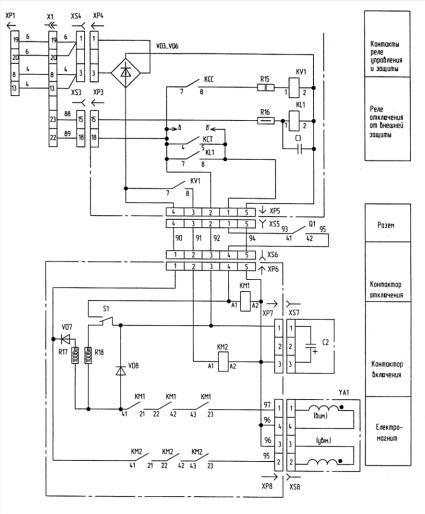

Рис.10.7. Схеми електрична принципова викотного елемента з вимикачем ВР2, ВР3 (а,б).

Контрольні запитання:

1.Назвіть основні елементи та конструктивні особливості шафи серії КУ10Ц. 2.Будова та призначення блокувальних пристроїв в шафі КУ-10Ц. 3.Охарактеризуйте робоче положення викотного елемента шафи? 4.Охарактеризуйте контрольне положення викотного елемента шафи? 5.Назвіть основні технічні характеристики шафи КУ-10Ц.

6.Назвіть основні технічні характеристики викотного елемента шафи. 7.Як здійснюється викочування елемента шафи КУ-10Ц? 8.Призначення та робота заземлюючого пристрою шафи КУ-10Ц.

9.Поясніть роботу електричної схеми викотного елемента з вимикачем типу

VM1S.

10.Поясніть роботу електричної схеми викотного елемента з вимикачем типу ВР.

1.Основні елементи та конструктивні особливості:

1) Корпус:

o Зварна конструкція з листового металу.

o Забезпечує механічну міцність та захист від зовнішніх впливів.

oМає ступінь захисту IP4X.

2)Внутрішнє обладнання:

oВідсіки для вакуумних вимикачів, трансформаторів струму та напруги, роз'єднувачів, блоків релейного захисту та автоматики.

o Секція збірних шин.

o Кабелі та кабельні канали.

3) Система блокування:

o Запобігає помилковим операціям з викатними елементами. o Забезпечує безпеку персоналу.

4) Система заземлення:

o Захищає обладнання від перенапруг. o Забезпечує безпеку персоналу.

2.Будова та призначення блокувальних пристроїв в шафі КУ-10Ц:

•Механічні блокування:

oЗапобігають вийманню викатного елемента з робочого положення при включеному вимикачі.

o Блокують включення вимикача при вийнятому викатному елементі.

•Електричні блокування: o Запобігають включенню вимикача при відкритих дверях шафи. o Блокують доступ до струмоведучих частин при вийнятому викатному елементі.

3.Робоче положення викотного елемента:

•Викатний елемент повністю вставлений в шафу.

•Вакуумний вимикач знаходиться в робочому положенні.

•Забезпечується контакт з шинами та кабельними з'єднаннями. Доступ до струмоведучих частин закритий.

4.Контрольне положення викотного елемента:

•Викатний елемент частково висунутий з шафи.

•Вакуумний вимикач знаходиться в контрольному положенні.

•Забезпечується доступ до вакуумної камери для огляду та ревізії.

•Струмоведучі частини закриті.

Шафа КУ-10Ц: Технічні характеристики, Викочування, Заземлення

5.Основні технічні характеристики шафи КУ-10Ц:

•Номінальна напруга: 10 кВ

•Номінальний струм: 630 А, 1250 А, 2000 А

•Частота струму: 50 Гц

•Кількість вакуумних вимикачів: 1-4

•Тип вакуумного вимикача: ВР1, ВР2, ВР3

•Секція збірних шин: 1-4

•Габаритні розміри: 2000x800x2200 мм

•Маса: 800-1500 кг

6.Основні технічні характеристики викотного елемента шафи:

•Номінальна напруга: 10 кВ

•Номінальний струм: 630 А, 1250 А, 2000 А

•Тип вакуумного вимикача: ВР1, ВР2, ВР3

•Габаритні розміри: 1800x600x1800 мм

•Маса: 400-800 кг

7.Викочування елемента шафи КУ-10Ц:

•Відкрити двері шафи.

•Від'єднати кабелі від кабельних з'єднань викатного елемента.

•Встановити рукоятку в транспортне положення.

•Викотити викатний елемент з шафи.

8.Призначення та робота заземлюючого пристрою шафи КУ-10Ц:

•Заземлюючий пристрій призначений для захисту персоналу від ураження електричним струмом при пошкодженні ізоляції.

•Заземлюючий пристрій складається з заземлюючого контуру, заземлюючого провідника та заземлюючого затиску.

•Заземлюючий контур зазвичай являє собою сукупність металевих труб, забитих у землю.

•Заземлюючий провідник з'єднує заземлюючий контур з корпусом шафи.

•Заземлюючий затиск використовується для заземлення переносних заземлень.

9.Робота електричної схеми викотного елемента з вимикачем типу

VM1S:

•Включення:

o При подачі напруги на котушку електромагніту включення (YAT) він втягує сердечник, який механічно замикає головні контакти вимикача.

o Додаткові контакти (Q1, Q2) дублюють положення головних контактів і використовуються для сигналізації.

• Відключення:

oПри подачі напруги на котушку електромагніту відключення (YAT) він втягує сердечник, який механічно розмикає головні контакти вимикача.

o Дугогасильні камери гасять дугу, що виникає при розмиканні контактів.

• Захист:

o Захист від перевантажень і струмів короткого замикання здійснюється за допомогою реле струму (РТ).

o При спрацьовуванні реле струму воно подає сигнал на котушку електромагніту відключення, який відключає вимикач.

10.Робота електричної схеми викотного елемента з вимикачем типу ВР:

•Включення:

oПри подачі напруги на котушку електромагніту включення (YAT1) він втягує сердечник, який механічно замикає контакти приводу.

oКонтакти приводу подають напругу на котушку електромагніту включення (YAT2) вакуумного вимикача. o YAT2 втягує сердечник, який механічно замикає головні контакти вакуумного вимикача.

oДодаткові контакти (Q1, Q2) дублюють положення головних контактів і використовуються для сигналізації.

•Відключення:

oПри подачі напруги на котушку електромагніту відключення (YAT2) він втягує сердечник, який механічно розмикає головні контакти вакуумного вимикача.

oДугогасильні камери вакуумного вимикача гасять дугу, що виникає при розмиканні контактів.

o YAT1 втрачає живлення і розмикає контакти приводу.

•Захист:

oЗахист від перевантажень і струмів короткого замикання здійснюється за допомогою реле струму (РТ).

oПри спрацьовуванні реле струму воно подає сигнал на котушку електромагніту відключення YAT2, який відключає вакуумний вимикач.

Висновок : я вивчив призначення, принципи роботи та будову КУ-10Ц. Проаналізував режими роботи шафи КУ-10Ц з викотним елементом.

Роботу виконав : студент 4 курсу ЕЕЕ-20001б Биченко Валентин
