РЕЖИМИРОБОТИНЕЙТРАЛЕЙ

В електромережах практикуються два основних режими роботи нейтралі: ізольована та заземлена.

Зв'язок нейтралі електричних машин і трансформаторів з землею в значній мірі визначає рівень ізоляції в електроустановках – вибір комутаційної апаратури, величину напруги та способи її обмеження, величини струмів однофазного К.З на землю, умови роботи релейного захисту та безпеки в електричних мережах, електромагнітний вплив на лінії зв'язку і т.п.

Мережі воднофазнимструмомзамиканняна землю < 500А– цемережі з малими струмами замикання на землю (мережі з ізольованою нейтраллю). І однофазним струмом замикання на землю >500А – це мережі зі значною величиною струму замикання на землю (мережі з глухозаземленоюнейтраллю).

В електричних мережах напругою до 1000 В – з заземленоюнейтраллю, від 1000 В до 35 кВ включно – з ізольованою, 110 кВ і вище з глухозаземленою нейтраллю.

На рис. 5 зображено мережі з ізольованою нейтраллю: струморозподіл, векторні діаграми струмів та напруг.

а	б

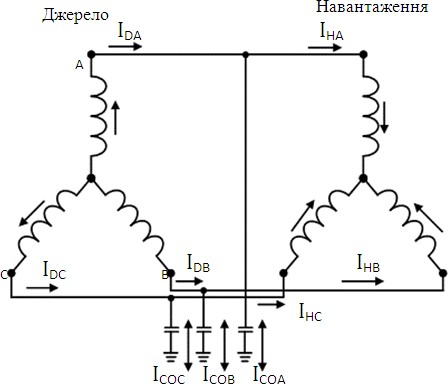

Рис.5.1.Струморозподіл(а)тавекторнідіаграми(б)струмівтанапругпри однофазних замиканнях на землю, де𝜑_н– кут відставання вектора струму навантаження від вектора напруги,𝜑_D– кут відставання вектора струму джерела від вектора напруги.

Замиканняоднієї фази наземлювмережах зізольованоюнейтраллю не є коротким замиканням.

Напруги фаз відносно землі U_A,U_B,U_Cсиметричні і рівні фазним напругам. Струми в фазах джерела𝛪_ДА,𝛪_ДБ,𝛪_ДСрівні геометричним сумам струмівнавантаження𝛪_НА,𝛪_НБ,𝛪_НСтаємніснихструмівфазвідносноземлі

^𝛪СОА^,𝛪СОВ^,𝛪СОС^.

Величина ємнісного струму кожної фази на землю залежить від величини фазної напруги, частоти та ємності фаз відносно землі і визначається за формулою:

^ICO

U_фС,

^{де–частота,С–ємністьфазивідносноземлі.}

Геометричнасумаємніснихструмівтрьохфаздорівнюєнулю.

У випадку металічного замикання на землю однієї із фаз наприклад фази А, приймає потенціал землі, тобто 0, напруга двох інших фаз відносно землізбільшуєтьсяв√3раз,тобтодозначеннялінійноїнапругиU_B→U_BA,

U_C→U_CA, а відповідно і ємнісні струми цих фаз збільшуються в√3раз. При цьому трикутник лінійних фаз залишається незмінним, і трифазні споживачі працюють в нормальних умовах (наприклад, двигуни).

а	б

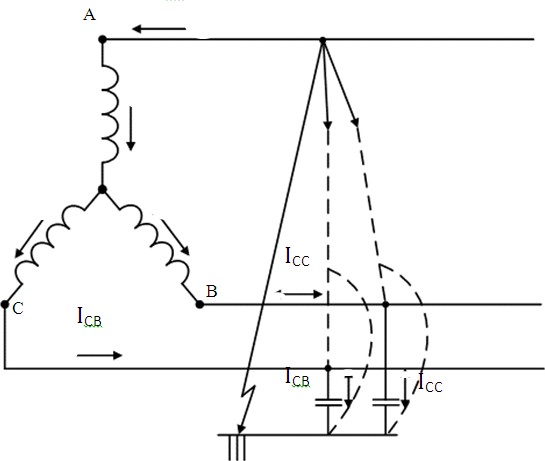

Рис.5.2Струморозподіл(а)тавекторнадіаграма(б)струмівпри металічному замиканні на землю

I

I

I

  

C CB CC

I_C3Ic_o3U_фС,

деС–ємністьзалежитьвідконструкціїлінії –повітряначикабельна.

_{I Uл}l

^C 350

_-повітряна,

_{I }^Uлl–кабельна,U–лінійнанапруга,кВ, l–довжина

^C ₁₀

електричнозв'язанихлінійданоїнапруги,км.

В разі неповного замикання на землю, напруга пошкодженої фази буде рівна спаду напруги на передньому опорі, а напруга непошкоджених фазбуде меншою лінійної, а тому і ємнісний струм буде менший.

^{Внаслідок збільшення напруги непошкодженої фаз в√3раз відносно}землі,ізоляція повинна виконуватись на міжфазну (лінійну напругу). Це обмежує використання мереж з ізольованою нейтраллю напругою 35 кВ, де вартістьізоляціїнеєвизначальноюікомпенсуєтьсяпідвищеноюнадійністю

електропостачання споживачів, якщо вважати, що однофазні замикання на землю складають 65% всіх пошкоджень ізоляції.

В мережах з ізольованою нейтраллю обов'язковим є сигналізація, яка сповіщає про замикання на землю. Пошук місця замикання проводять терміново. Згідно ПТЕ робота з заземленою нейтраллю в більшості випадків не повинна перевищувати більше 2 год.

Найбільш небезпечними замиканням на землю є замикання через дугу (особливо переміжну), що призводить до перенапруг відносно землі 3U_Фі може призвести до міжфазних К.З. та значного пошкодження ізоляції в місцях замикання.

Найбільш ймовірне виникнення переміжних дуг при ємнісному струмі замикання на землю більшому 5-10А, особливо із збільшення напруги.

Тому ємнісні струми нормуються і не повинні перевищувативідповідно значення, що наведені у табл.5.1.

Таблиця5.1

Нормованізначенняємніснихструмів

Напругамережі,UкВ	6	10	15-20	35
Ємніснийструм,А	30	20	15	10

ДОЗМІСТУ

МЕРЕЖІЗРЕЗОНАНСНО-ЗАЗЕМЛЕНИМИ(КОМПЕНСОВАНИМИ)НЕЙТРАЛЯМИ

Для зменшення струмів замикання на землю в мережах з ізольованоюнейтраллювикористовуєтьсязаземленнянейтралейчерездугогасніреактори.

НайбільшрозповсюдженівмережахУкраїниєнаведенінижчетипи:

• 3РОМ–заземляючіреакториоднофазнімасляні;

• Р3ДСОМ – реактори заземляючі дугогасні ступінчасті однофазні масляні;

• Р3ДПОМ–реакторизаземляючідугогаснізплавнимрегулюванням однофазні масляні;

• КДР–котушкидугогаснізплавнимрегулюванням.

Дугогасні реактори(ДРГ) налагоджуються на ємнісний струм – резонансне настроювання. Допускається перекомпенсація по індуктивному струму не більше за 5А.

ДГР встановлюється на підстанціях зв'язаних з компенсованою мережею не менше чим двома лініями електропередачі.

ДГР встановлюється на підстанціях зв'язаних з компенсованою мережею не менше чим двома лініями електропередачі.

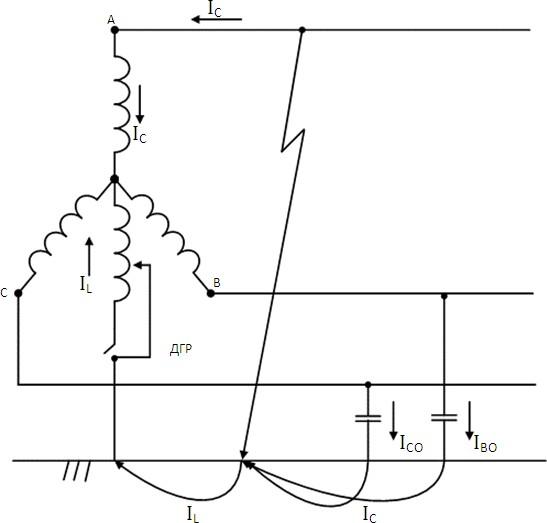

Рис.5.3.СхемавстановленняДРГ
