Лабораторна робота №11.

Вимикачі навантаження серії Masterpact NW Schneider

Electric

Умови завершення

Тема: Вимикачі навантаження серії Masterpact NW Schneider Electric.

Мета роботи: ознайомитися, вивчити та дослідити експлуатаційні характеристики вимикача серії Masterpact

Виконав: Студент 5 курсу ЕЕЕ-20001б(з) Скудря Микита

Хід виконання роботи:

1.Ознайомитись з будовою вимикача. Проаналізувати режими роботи вимикачівзгідно з експлуатаційними характеристиками

2.Виконати завдання на лабораторну роботу в лабораторії. Оформити звіт та надіслати викладачу для перевірки.

Теоретичні відомості

Вимикачі навантаження серії Masterpact NW Schneider Electric.

Автоматичні вимикачі і вимикачі навантаження серії Masterpact NW розраховані на струми 800 - 6300 А.

Пропонуються 5 модифікацій апарату :

для стандартного застосування з повною селективністю;

високоефективний з повною селективністю;

поєднання струмообмежувальної здатності і селективності;

з підвищеною селективністю і ефективністю відключення;

з високою струмообмежувальною здатністю і середнім рівнем селективності.

Рис.11.1 Зовнішній вигляд автоматичного вимикача серії Masterpact NW

Вимикачі Маstеrрасt випускаються у викотному та стаціонарному виконаннях. Апарати викочувань змонтовані на шасі, а стаціонарні кріпляться за допомогою кронштейнів (рис.11.3). На рис. 11.2 зображено характеристики ідентифікаційної моделі автоматичних вимикачів.

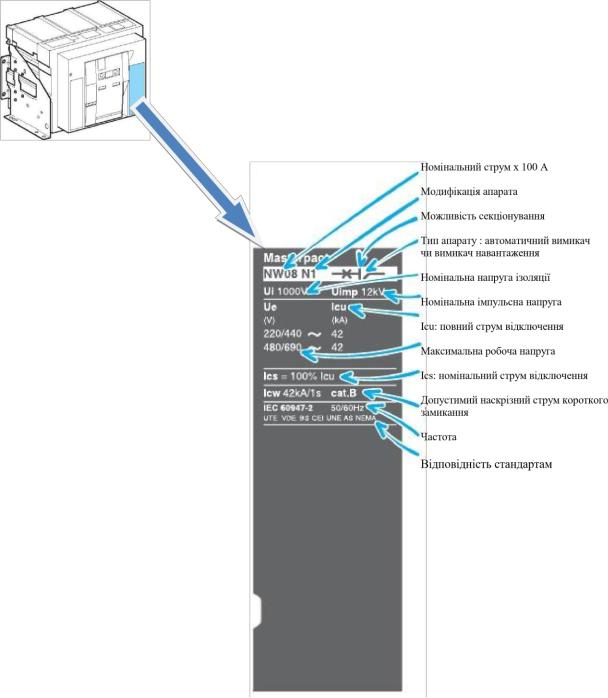

Рис.11 2 Характеристики ідентифікаційної панелі автоматичних вимикачів серії Маstеrрасt

а

б

Рис. 11.3. Автоматичні вимикачі серії Masterpact NW: а – викотному положенні, б – стаціонарному

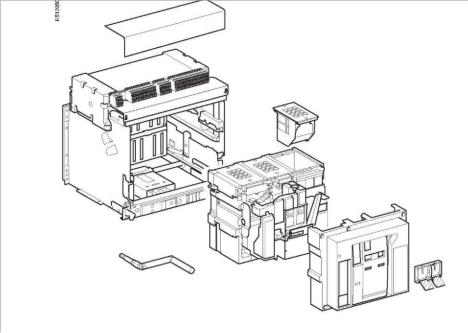

Рис.11. 4 Шасі автоматичних вимикачів серії Masterpact NW

Рис.11. 5 Зовнішній вигляд вимикач у викотному стані

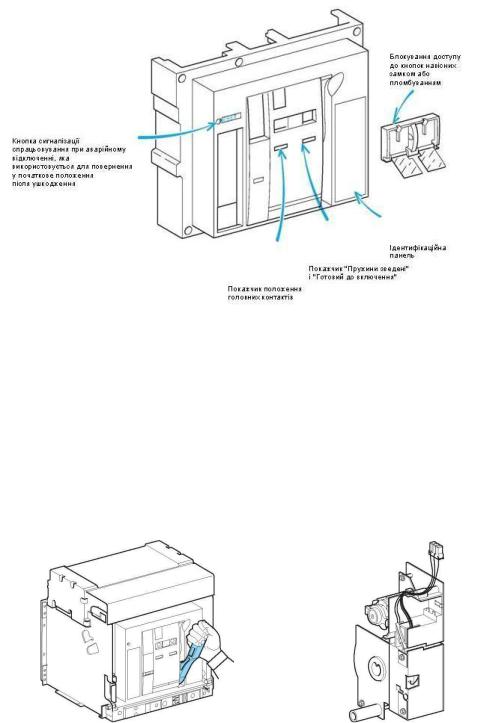

Рис. 11. 6 Зовнішній вигляд передньої панелі вимикача

Індикація стану пружин

У механізмі управління вимикача є пружини, що повинні бути зведені, для накопичення енергію, а також для замикання і подальшого розмикання головних контактів. Пружини можна зводити вручну за допомогою важеля взводу або автоматично за допомогою мотор-редуктора(МСН).

Рис.11. 7. Ручний спосіб приведення у рух вимикача

Для забезпечення ручного способу приведення в рух вимикача необхідно: натиснути на важіль взводу 6 разів до специфічного клацання.

Автоматичне приведення в рух вимикача можливе за наявності моторредуктора (МСН) пружина зводиться автоматично після кожного включення. Умови включення вимикача.

Включення можливо тільки у тому випадку, якщо вимикач готовий до включення. Сигнал свідчить про одночасну наявність наступних

умов: вимикач відключений (ОРР); апарат не готовий до включення; пружини накопичення енергії зведені; відсутня

постійна команда на відключення.

Вимикач не готовий до включення, оскільки є постійна команда на відключення. Необхідно відмінити її і повторите включення.

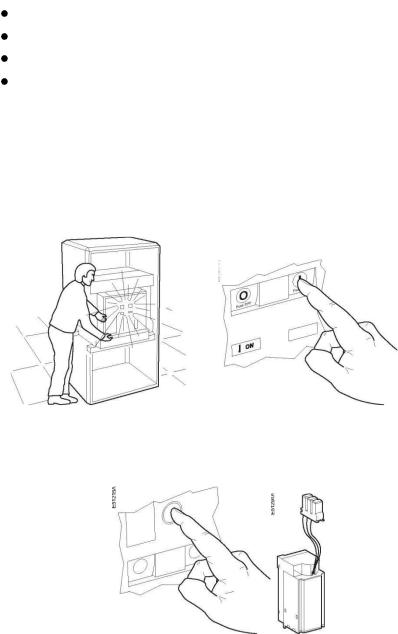

Включення вимикача (рис.11. 8,11. 9)

Рис.11. 8 Ручне (механічне) включення.

Натиснути кнопку механічного включення

Рис. 11. 9 Ручне (механічне) включення Натиснути кнопку електричного включення

Якщо встановлений електромагніт включення ХF (поріг спрацювання

0,85-1,1), вимикач може бути включений дистанційно (рис.10).

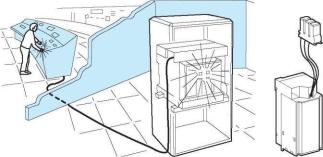

Рис. 11.10. Дистанційне відключення ХF

Активізація або відміна функції захисту від багатократного включення

Функція захисту від багатократного включення блокує будь-яке спрацювання апарату при одночасних командах на включення і відключення.

При безперервній команді на включення, що не знімається після відключення, апарат залишається відключеним до тих пір, поки команда " включити" не буде знята. Нова команда на включення дозволить включити вимикач.

Функцію захисту від багатократного включення можна відмінити, якщо послідовно з'єднати електромагніт включення з контактом готовності до включення (РF). Здійснити операцію можливо безпосередньо на вимикачі або дистанційно.

Можливі способи усунення багатократного включення:

один або два електромагніти відключення (МХ1 і МХ2, з порогом спрацювання 0,7-1,1 Uп);

розчіплювач мінімальної напруги миттєвої дії (МN з порогом спрацювання 0,35-0,7 Uп); розчіплювач мінімальної напруги миттєвої дії (МN з порогом спрацювання 0,35-0,7 Uп) з уповільнювачем, регульованим або нерегульованим.

Якщо електромагніти управління приєднані до панелі дистанційного управління, вимикач може бути відключений дистанційно.

Рис. 11.11. Повернення в початкове положення після аварійного відключення

Сигналізація аварійного відключення здійснюється: механічним

електричного ушкодження SDЕ1;SDЕ2 SDЕ/2 поставляється на замовлення). Ручне повернення

Якщо вимикач не має функції автоматичного повернення в початкове положення (Рее) після аварійного відключення, необхідно повернути його в початкове положення натиснувши кнопку RESЕТ на передній панелі.

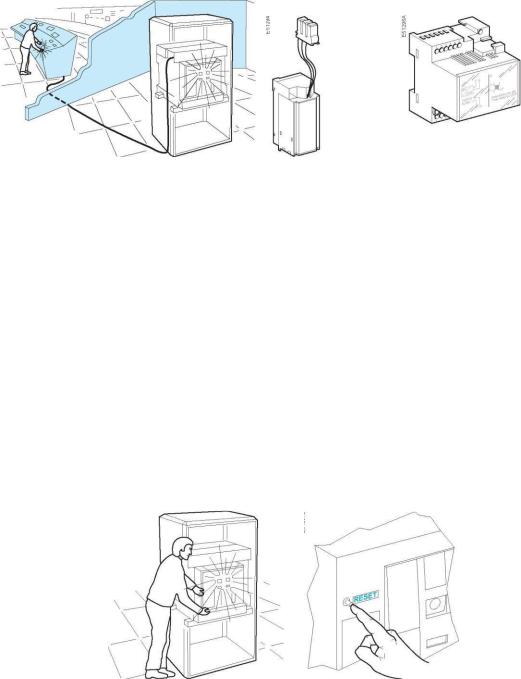

Рис.11.12. Електричне повернення вимикача у початкове положення

Використайте електричне повернення (рис.11.11) в початкове положення після аварійного відключення (Res) (не поєднаємо з SDE/2).
