.pdfЛАБОРАТОРНА РОБОТА 10
ДОСЛІДЖЕННЯ ТЕХНІЧНОГО СТАНУ ЗАЗЕМЛЮЮЧИХ ПРИСТРОЇВ ТА ПЕРЕВІРКА КОЛА “ФАЗА-НУЛЬ“
Виконав: Скудря М.О.
ЗАГАЛЬНІ ТЕОРЕТИЧНІ ВІДОМОСТІ
Захисне заземлення – навмисне електричне з’єднання з землею або її еквівалентом металевих неструмоведучих частин, які можуть опинитися під напругою внаслідок замикання на корпус.
Призначення захисного заземлення: усунення небезпеки ураження струмом у випадку дотику до корпуса електроустановки та іншим нетоковедущим металевих частин, які опинилися під напругою.
Принцип дії захисного заземлення: зниження до безпечних значень напруг дотику і кроку, обумовлених замиканням на корпус, шляхом зменшення потенціалу заземленого обладнання.
Захисне заземлення утворюється із заземлюючих пристроїв, що складається з заземлювачів і заземлюючих провідників.
Через заземлювачі, що прокладаються в землі, відбувається розтікання струму у землю. Заземлюючі металеві провідники з’єднують заземлені частини електроустановок із заземлювачем.
Величина опору захисного заземлення Rз в будь-який час року не повинна перевищувати:
2 Ом – для електроустановок напругою 660 / 380В;
4 Ом – для установок напругою 380 / 220В;
8 Ом – для установок напругою 220 / 127В. Для електроустановок напругою до 1000 В значення Rз дані за умови, що питомий опір ґрунту ρ ≤ 100Ом ∙ м.
При ρ > 100Ом ∙ м дозволяється збільшувати вищевказані величини в k = ρ / 100, але не більше ніж в 10 разів. Вимірювання опору заземлюючих пристроїв Існує три методи вимірювання опору заземлюючих пристроїв:
мостовий (прилади КМ, Р-333); метод амперметра-вольтметра (МС-08); компенсаційний (М-1103, М-416). Метод амперметра-вольтметра є найбільш точним методом вимірювання.

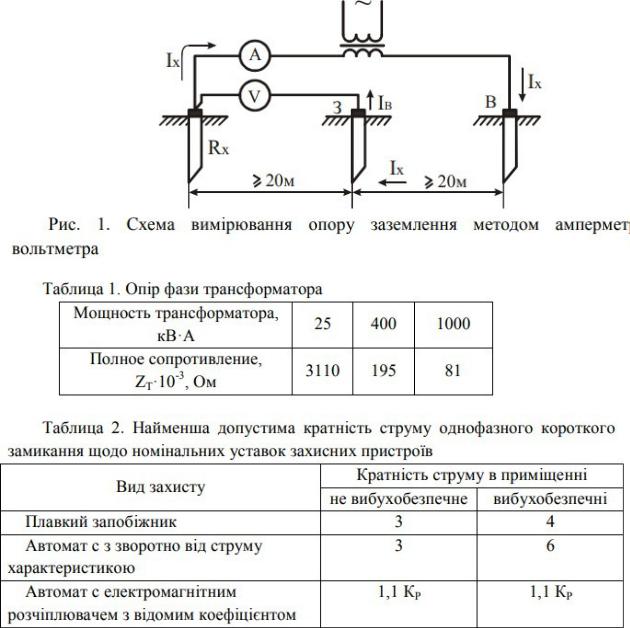

Сутність цього методу полягає в тому, що через випробовуваний заземлювач RX (рис. 1) пропускається змінний струм. Для замикання кола струму IX
використовується забивається в землю допоміжний електрод «B». Вольтметр включається між заземлювачем RX і зондом «З», який також забивається в землю в точці нульового потенціалу.
Вимірювання приладом М-417 Прилад М-417 призначений для вимірювання опору кола фаза-нуль в мережах змінного струму напругою 380 В.
Робота приладу заснована на зміні падіння напруги на вбудованому в прилад опорі навантаження, що включається при вимірюванні в контрольоване коло.
Це падіння напруги залежить від опору кола фаза-нуль, яке дозволяє проградуювати шкалу вимірювального приладу в Омах. Діапазон вимірювання приладу 0,1 ... 2 Ом.
