ЛАБОРАТОРНА РОБОТА 2
ДОСЛІДЖЕННЯ ЕЛЕКТРОМАГНІТНИХ РЕЛЕ НАПРУГИ, СТРУМУ, ЧАСУ ТА ПРОМІЖНИХ РЕЛЕ
Виконав: Скудря М.О. |
ЕЕЕ-20001б |
(ЧАСТИНА 3 - часу РВ-237, проміжних РП-25, вказівних типу РУ-21 та РЕУ-11)
Мета роботи – усвідомлення принципу дії та будови допоміжних реле; випробування реле та перевірка їх основних характеристик.
Допоміжні реле входять у склад логічної частини захистів й управляються другими реле (в основному вимірювальними реле). До допоміжних реле відносяться реле часу, проміжні, вказівні.
1. Випробування та дослідження реле часу.
Реле часу використовується для створення витримки часу, що є необхідною виходячи з алгоритму дії приладів релейного захисту й автоматики.
Реле часу реалізуються з використанням різної елементної бази: електромеханічні та статичні. Електромеханічні реле часу, що використовують часовий механізм, виготовляються для захистів з постійним оперативним струмом (серії РВ-100) і змінного оперативного струму (серії РВ-200). Основною частиною реле є точний часовий механізм. У разі появи струму в обмотці якір реле миттєво втягується, звільняючи часовий механізм. Уставка часу спрацьовування змінюється шляхом зміни відстані між рухомим та нерухомим контактами, рівномірний рух яких забезпечує часовий механізм після спрацювання спускового приладу.
Часом спрацьовування реле називається проміжок часу від моменту подачі напруги на реле до моменту замикання контакту.
Параметри спрацьовування реле не завжди збігаються з уставкою на шкалі. Відхилення дійсного значення часу спрацювання від встановленого називають похибкою реле. Різниця між максимальним та мінімальним часом спрацювання в результаті багаторазових вимірювань на тій же самій уставці й при незмінних умовах роботи реле називається абсолютним значенням розкиду:
t tс. р.. max tс. р. min ,
де tс. р. max; tс. р.мін - відповідно максимальне й мінімальне значення часу 1
спрацювання реле, що отримано при вимірюваннях.
2
Реле часу повинно надійно спрацьовувати, починаючи з 80% номінальної напруги, а його витримка часу не повинна залежати від можливих в експлуатації коливань оперативної напруги.
Сучасні статичні реле часу виконуються з використанням напівпровідникових елементів. Принцип дії цих реле засновується на використанні часу заряду ємностей або використовуються генератори прямокутних сигналів високої частоти.
Програма роботи
1.Ознайомитись з будовою електромагнітного реле часу РВ-237 (змінний оперативний струм), що досліджується. Записати його паспортні дані.
2.Визначити час спрацювання для трьох уставок за шкалою реле.
3.Визначити напругу спрацювання та повернення реле часу.
|
|
РT |
|
КT(KL) |
К |
110 |
220 |
|
220 В
КLКT
S
РV |
RР |
-220 B |

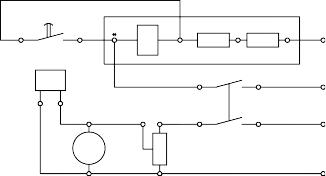

Рис.2.1. Схема визначення часу спрацювання реле часу (проміжного) реле
На рис.2.1. наведена схема визначення часу спрацювання реле часу. Одночасне замикання контактів тумблера S забезпечує пуск секундоміра та подачу напруги на обмотку реле часу. Відлік часу секундоміром зупиняється у разі спрацювання реле часу, яке замикає свій контакт й тим самим шунтує обмотку секундоміру. Подібна схема реалізована у наявному в лабораторії комплекті ЭУ5001.
Порядок виконання роботи
1. Перевірити час спрацювання реле за схемою рис. 2.1 (до обмотки реле підводиться змінна напруга) на найбільшій, найменшій та робочій уставках за шкалою при номінальній напрузі на обмотці. На кожній уставці необхідно
3
виконувати не менше п’яти вимірювань. Отримані результати вимірювань занести в таблицю 2.1.
Для вимірювання часу спрацьовування реле використовується електронний секундомір або комплект перевірки РЗА типу ЭУ5001.
Таблиця 2.1 – Результати дослідження реле часу
|
|
|
|
|
|
|
|
|
|
|||
Уставка за |
|
Результати вимірювань, сек |
|
Розрахунки, сек |
||||||||
шкалою |
t1 |
|
t2 |
|
t3 |
|
t4 |
|
t5 |
tср |
|
Розкид, |
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
Максимальна |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Мінімальна |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Робоча |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Підрахувати абсолютні значення розкиду та середнє значення часу спрацювання, порівняти отримані результати з технічними даними у довідниковій літературі.
2. За схемою рис.2.1, але без підключення секундоміра, або за допомогою пристрою ЭУ5001, визначити напругу спрацювання реле, тобто мінімальну напругу, при якій якір реле втягується до упору; плавно зменшуючи напругу, визначити значення напруги повернення реле. Отримане значення напруги спрацювання не повинно перевищувати 0,7Uном . Напруга повернення повинна
бути не менше 0,05Uном .
2. Випробування та дослідження проміжних реле
Проміжні реле використовуються в приладах релейного захисту та автоматики для розмноження контактів основних реле, для фіксації та збільшення тривалості отриманого короткочасного імпульсу, для забезпечення дії на вимикання вимикача у разі недостатності потужності основних реле.
За способом включення проміжні реле підрозділяються на шунтові, обмотки яких умикаються на повну напругу джерела живлення, и серієсні, обмотки яких умикаються послідовно з соленоїдом відключення вимикача або будь-якого іншого апарата чи реле.
У більшості проміжних реле використовується магнітна система клапанного типу. Для забезпечення надійного за часом впливу на механізм, що керується, у разі короткочасного спрацьовування пускового органу захисту або автоматики використовуються проміжні реле з утримуючими обмотками. Струм утримання
4
якоря у разі проходження струму в одній з утримуючих обмоток не повинен перевищувати 0,8 Iном .
Програма роботи
1.Ознайомитись з будовою різних типів проміжних реле. Записати паспортні данні реле РП-25, яке досліджується. Зобразити схему його внутрішніх з’єднань.
2.Визначити напругу спрацьовування та повернення. Значення напруги спрацювання не повинно перевищувати 0,7Uном .
3.Для реле типу РП 253 перевірити значення струму додаткової утримуючої обмотки, при якому у випадку відсутності напруги на робочій обмотці якір реле буде утримуватись в притягнутому положенні.
4.Розрахувати час дії проміжного реле при спрацьовуванні.
Порядок виконання роботи
1.Підключити обмотку реле (для РП 253 робочу шунтову) за схемою рисунок 2.1. Визначити напругу спрацьовування та повернення реле (у разі відключеного секундоміру). Змінна (постійна РП 253) напруга, що подається на реле, регулюється за допомогою потенціометру RP.
2.Визначити час дії проміжного реле при спрацюванні (схема рисунок 2.1), при різних значеннях напруги, що подається на реле (мінімальне значення випробування 1,1 Uср). Результати досліджень занести в таблицю 2.2.
Таблиця 2.2 - Результати дослідження проміжного реле |
|
|||||
|
|
|
|
|
|
|
|
|
Час спрацювання tср , сек |
|
|||
U р , В |
|
|
|
|
|
|
|
Вимірювання |
|
|
Середнє |
||
|
|
|
|
|||
|
|
|
|
|
|
значення |
|
1 |
2 |
|
3 |
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
Uн |
|
|
|
|
|
|
0,8Uн |
|
|
|
|
|
|
|
|
|
|
|
|
|
0,5Uн |
|
|
|
|
|
|
1,1Uср |
|
|
|
|
|
|
|
|
|
|
|
|
|
tср f (Uр ). За результатами випробувань нарисувати графік залежності
5
