ЛАБОРАТОРНА РОБОТА 3

Виконав Скудря М.О.

Дослідження вимірювальних реле струму РС-40

Мета роботи. Вивчення принципу роботи та засвоєння порядку

перевірки вимірювальних мікроелектронних реле струму типу РС40М.

Теоретичні відомості

Вимірювальні органи пристроїв релейного захисту й автоматики

призначені для спрацьовування при досягненні вимірюваною величиною

заданого рівня. Якщо в якості вимірювального органу використовується реле,

то вихідний сигнал виходить у вигляді замикання або розмикання контактів

(стрибкоподібна зміна опору від Rк = 10-2 до Rк = 1012 Ом).

Реле струму та напруги використовуються в пускових органах релейного

захисту та автоматики. Їх називають вимірювальними реле, оскільки вони

спрацьовують тільки при конкретних значеннях (заданих) струму.

Основна функція реле максимального струму (незалежно від принципу

дії) є порівняння величини струму, що подається на вхід, з заданим значенням

(уставкою) й його спрацювання у разі перевищення струмом уставки.

Електромеханічні реле, у тому числі реле струму, мають низку недоліків:

наявність вихідних механічних контактів; велике споживання; низький

коефіцієнт повернення; можлива відмова у спрацюванні реле у разі насичення

трансформатора струму та ін. У зв’язку з цим багато фірм та підприємств

розробили й виготовляють статичні реле струму, тобто такі реле, у яких в

вимірювальній частині відсутні рухомі частини. До них відносяться реле

максимального струму РС 40М.

Реле типу РС-40 має збільшену кількість дискретних уставок - 64 шт.

(проти 10 шт. – у РТ-40) і вищий коефіцієнт повернення - 0,85 замість 0,80.

Дискретність регулювання уставок забезпечується за рахунок з'єднання

обмоток паралельно або послідовно, а також шляхом установки перемичок на

лицьовій панелі.

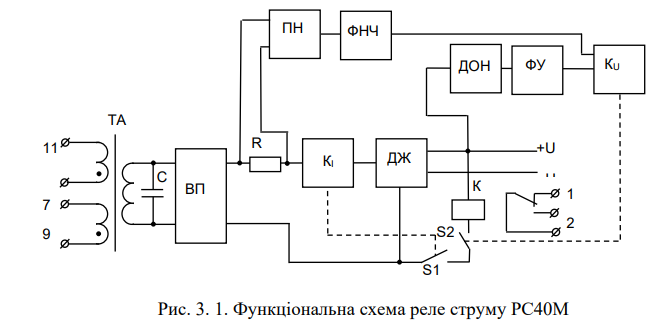

На відміну від електромеханічних реле для роботи статичних реле майже

для усіх необхідно підводити оперативний струм (постійний або змінний 220

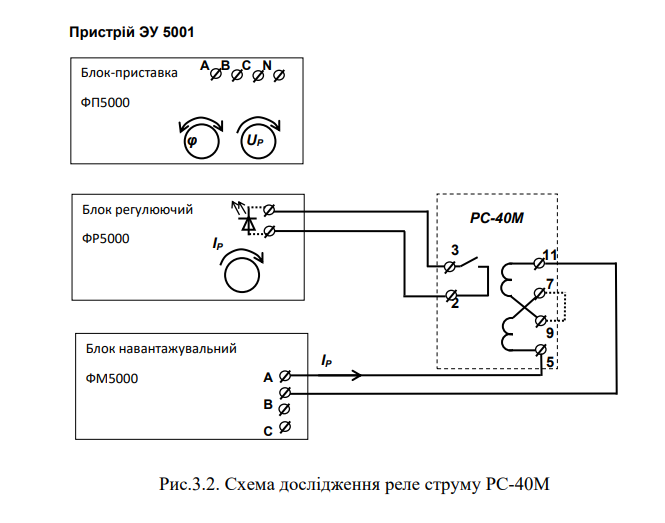

Таблиця 3.3 – Результати перевірки відповідності шкали реле

Уставка Iу, А	Струм спрацювання I ср , А			Струм повернення Iп, А			kп	I cp,%
	Вимір		Середнє значення	Вимір		Середнє значення
	1-e	2-e		1-e	2-e
5,5	5,4	5,2	5,3	4,8	4,9	4,85	0,950	0,081
9	8,9	8,7	8,8	8,4	8,4	8,4	0,965	0,044
12,5	12,4	12,3	12,35	12,3	12,2	12,25	0,991	0,004

Таблиця 1.2 – Залежність часу спрацювання реле від кратності струму в реле

Уставка реле I у, А	Струм в реле Ip, A	Кратність струму в реле k, в.о.	Час спрацювання реле t c cp ,
			Виміри
			1 - й	2 - й	середнє
6	6,6	1,1	0,06	0,07	0,065
	9	1,5	0,05	0,06	0,055
	12	2	0,04	0,03	0,035
