.3.pdfЛАБОРАТОРНА РОБОТА 2.3
Виконав: Скудря М.О.
ДОСЛІДЖЕННЯ ЕЛЕКТРОМАГНІТНИХ РЕЛЕ НАПРУГИ, СТРУМУ, ЧАСУ ТА ПРОМІЖНИХ РЕЛЕ
(ЧАСТИНА 3 - часу РВ-237, проміжних РП-25, вказівних типу РУ-21 та РЕУ11)
Мета роботи – усвідомлення принципу дії та будови допоміжних реле; випробування реле та перевірка їх основних характеристик. Допоміжні реле входять у склад логічної частини захистів й управляються другими реле (в основному вимірювальними реле). До допоміжних реле відносяться реле часу, проміжні, вказівні.
1.Випробування та дослідження реле часу. Реле часу використовується для створення витримки часу, що є необхідною виходячи з алгоритму дії приладів релейного захисту й автоматики. Реле часу реалізуються з використанням різної елементної бази: електромеханічні та статичні. Електромеханічні реле часу, що використовують часовий механізм, виготовляються для захистів з постійним оперативним струмом (серії РВ-
100)і змінного оперативного струму (серії РВ-200). Основною частиною реле є точний часовий механізм. У разі появи струму в обмотці якір реле миттєво втягується, звільняючи часовий механізм. Уставка часу спрацьовування змінюється шляхом зміни відстані між рухомим та нерухомим контактами, рівномірний рух яких забезпечує часовий механізм після спрацювання спускового приладу. Часом спрацьовування реле називається проміжок часу від моменту подачі напруги на реле до моменту замикання контакту.

Уставка |
Результати вимірювань, сек |
|
Розрахунки, сек |
||||
за |
t1 |
t2 |
t3 |
t4 |
t5 |
tср |
розкид |
шкалою |
|
|
|
|
|
|
|
Максимальна |
9,05 |
8,97 |
8,97 |
8,96 |
8,96 |
8,982 |
0,08 |
Мінімальна |
0,9 |
0,94 |
0,94 |
0,96 |
0,98 |
0,944 |
0,08 |
Робоча |
4,85 |
4,7 |
4,48 |
4,48 |
4,4 |
4,582 |
0,3 |

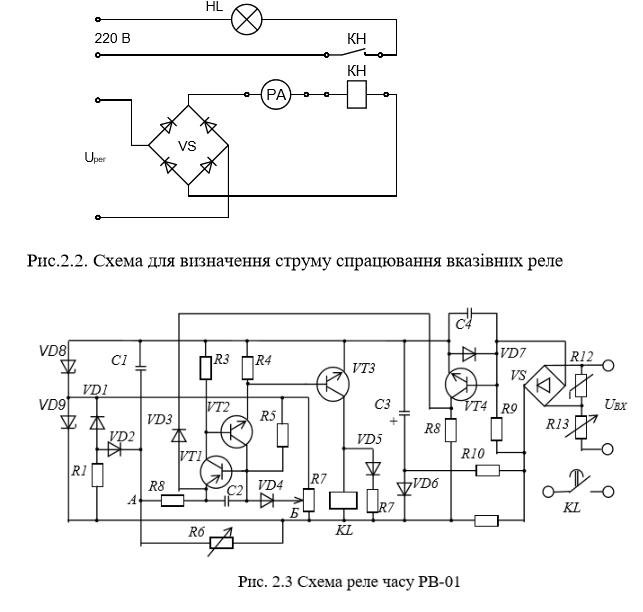

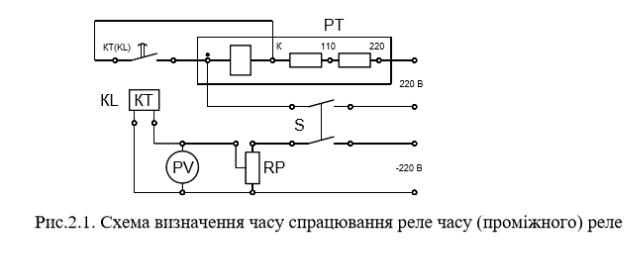

Порядок виконання роботи 1. Підключити обмотку реле (для РП 253 робочу шунтову) за схемою рисунок 2.1. Визначити напругу спрацьовування та повернення реле (у разі відключеного секундоміру). Змінна (постійна РП 253) напруга, що подається на реле, регулюється за допомогою потенціометру RP. 2. Визначити час дії проміжного реле при спрацюванні (схема рисунок 2.1), при різних значеннях напруги, що подається на реле (мінімальне значення випробування 1,1 Uср). Результати досліджень занести в таблицю 2.2.
U р |
|
Час спрацювання tср , сек |
|
|
, В |
|
Вимирювання |
|
Середнє |
|
1 |
2 |
3 |
значенн |
Uн |
0.2 |
0.25 |
0.15 |
0.2 |
0,8Uk |
0.4 |
0.3 |
0.2 |
0.3 |
0.5Uk |
0.2 |
0.25 |
0.3 |
0.25 |
1.1Ucp |
0.1 |
0.25 |
0.15 |
0.17 |

Виконав Кудрук Д.
