5. Вибір апаратів керування і захисту, інших елементів схемиавтоматичногокерування,нкПта електропроводок

Автоматичнівимикачівибираютьзаумовами:

1. за номінальною напругою апарата, яка повинна бути не нижче^{номінальноїнапруги мережі:Uна}^{Uмережі;}

2. заномінальнимструмом–так,щобномінальнийструмавтоматичноговимикачабувнеменшеномінальногострумукерованого двигуна:І_наІ_н.дв;

3. за номінальним струмом розчіплювачів максимального струму –так,щобномінальнийструмрозчіплювачівбувнеменшеномінальногострумукерованогодвигуна:І_н.розч.І_н.дв.

4. вибираютькратністьвідсічкиК_відс;

5. законструктивнимиознаками:кількістюполюсів;кількістюівидомрозчіплювачівмаксимальногоструму,додатковихконтактів, додаткових розчіплювачів; видом привода; наявністюпристроюдлярегулюванняструмунеспрацюваннятепловихрозчіплювачів;

6. заступенемзахистувіддії навколишньогосередовища;

7. закліматичнимвиконаннямікатегорієюрозміщення.

Вибранийвимикачперевіряютьнанеспрацюванняприпускудвигуназа умовою:

30

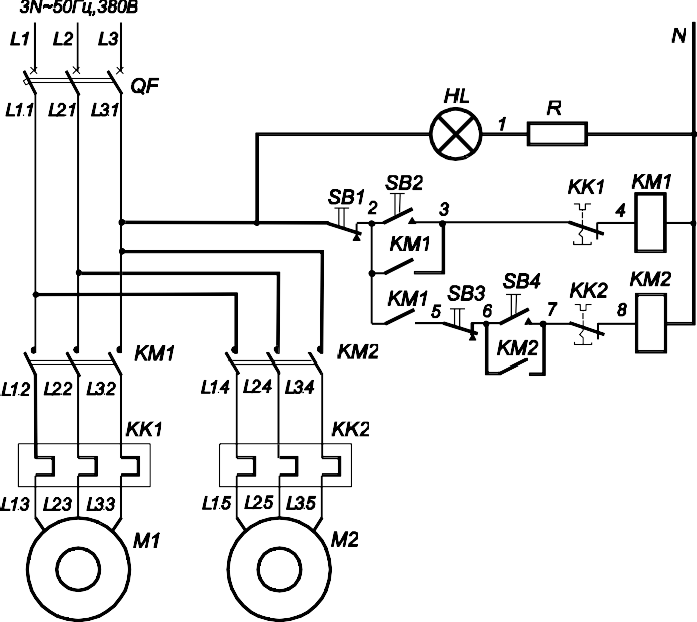

Рис4.ПринципіальнаелектричнасхемакеруваннягноєприбиральнимтранспортеромТСН-3Б

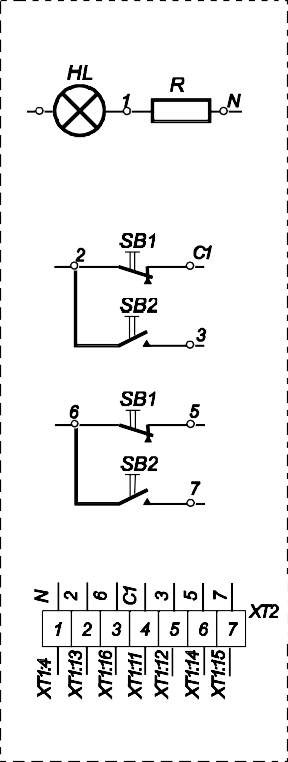

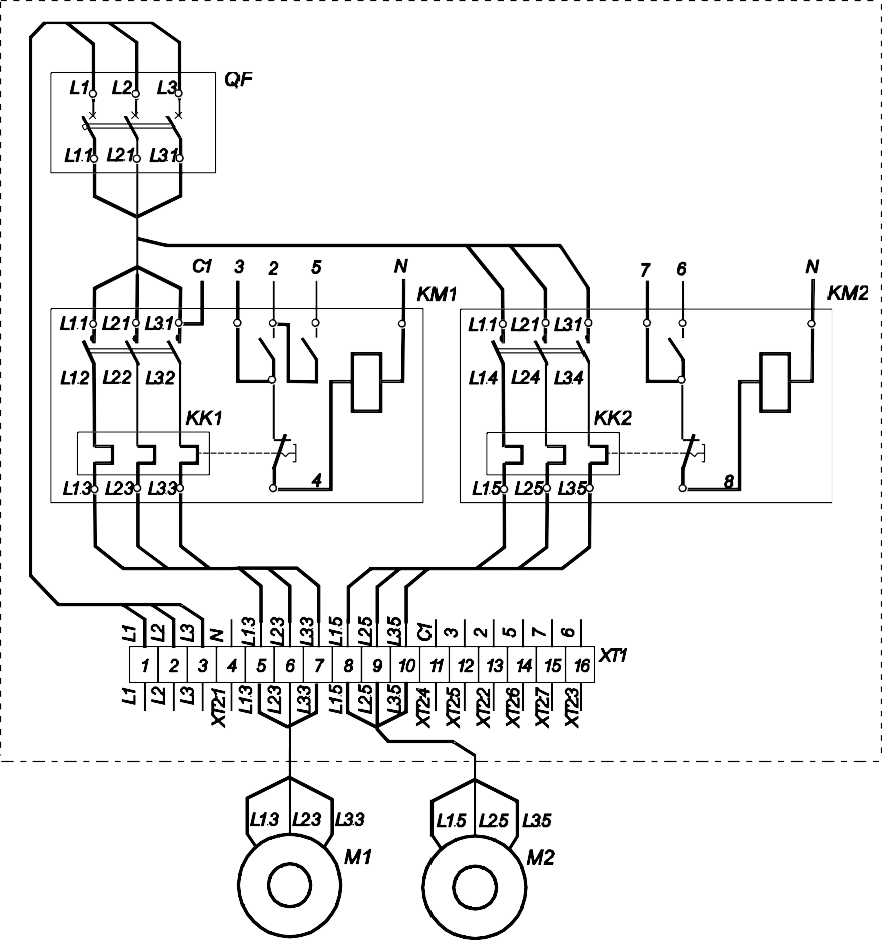

Рис 5. Схема з’єднання станції керуваннягноєприбиральним транспортеромШАП5901Ж-03А.

^Івідс^квідс.^Ін.розч.^Кз^Кру^Крпс^КІ^Ін.дв^,,

деІ_відс– струм відсічки електромагнітного розчіплювача, А;К_з–коефіцієнтзапасу,К_з=1,1;К_ру–коефіцієнт,щовраховуєрозкидуставкитепловогорозчіплювача,К_ру=1,25;К_рпс–коефіцієнт,щовраховує можливе відхилення пускового струму від його каталоговогозначення,К_рпс=1,2;К_І–кратністьпусковогоструму;І_н.дв.–номінальнийструм двигуна.

Електромагнітніпускачівибираютьзатакимипараметрами:

І)заномінальноюнапругоюпускача,якаповиннабутиненижче номінальної напругимережі:U_{п.ном.}U_м.;

2. заномінальнимробочимструмом–так,щобномінальнийробочийструмпускачабувнеменшеномінальногострумукерованого

двигуна:

^Іп.ном.р.^{Ідв.ном;}

2. за призначенням – реверсивний, нереверсивний, для пускуелектродвигунівзперемиканнямобмотокіззіркинатрикутник,запаратомзахисту(тепловереле,позисторнийзахист)чибезнього;

3. заступенемзахистувіддіїнавколишньогосередовищаінаявністюкнопок “Пуск”і“Стоп” тасигнальнихламп;

4. закількістюівидомконтактівдопоміжногокола;

б)закліматичнимвиконаннямікатегорієюрозміщення;

7. зародомструмуінапругоювтягувальноїкотушки.Прицьомуномінальнанапругакотушкиповиннадорівнюватинапрузіколакеруванняпускачем:U_{кот.ном.}U_кер.;

8. за стійкістю контактів головного кола проти комутаційнихспрацюваньзалежновідчастотивмиканьпускача,категоріїзастосування і необхідного строку його служби (6–10 років). Так, призастосуванніапаратівукатегоріїАС-3ічастотівмиканьзадобу

більше 400 приймають пускачі виконання А, при частоті вмикань від120 до 400 циклів за добу – виконання Б і при частоті вмикань менше120 циклівзадобу–виконання В.

Тепловірелевибираютьзаумовами:

1. типреле–затипоммагнітногопускача,дляякоговонорозроблено;

2. номінальний струм реле повинен бути не менше^{номінальногоструму двигуна:Іт.р.н}^Ін.дв.;

3. номінальнийструмдвигунаповиненбутивсерединідіапа-зонурегулюванняструмунеспрацюванняреле:І_.рмакс.І_н.двІ_.рмін.

Проміжнірелевибираютьзародомструму,напругоюіномінальнимструмомобмотки,напругоюіномінальнимструмомконтактів,кількістюівидомконтактів,наявністюзатримкичасу,способоммонтажу,способомприєднанняпровідників,ступенемзахистувіддіїнавколишнього середовища.

Кнопки керування і кнопкові постивибирають за напругою,струмом, кількістю і видом контактів, конструктивним виконанням таступенемзахистувід дії навколишньогосередовища.

Світлосигнальні пристроївибирають за напругою, розмірамитакольором світлофільтра.

Апаратикерування,захистуісигналізаціїслідвибиратизурахуванням того, що вони будуть встановлені в металеву оболонку(ящик)ізступенемзахистуІР54.Томуступіньзахистуапаратівповинен бути якнайнижчим. При виборі апаратів, проводів та НКПобов’язково наводитиметодикуїх вибору[1,4,5,13,14].

Післявиборускладаютьтаблицюперелікуелементівсхеми(табл.4),якаєосновоюдлязамовленняобладнаннятаапаратури.

Для розміщення апаратів керування, захисту, автоматизації тасигналізаціївибирають металеву оболонку необхідних розмірів та звідповіднимступенемзахистувіддіїнавколишньогосередовища.

Ящик або шафа із вмонтованими апаратами, що призначені длярозподілуелектроенергії,захистутакеруванняспоживачамиелектроенергії, називається низьковольтним комплектним пристроєм(НКП).

2. Перелікелементівсхемикеруванняелектроприводами

Позиційне позначення	Найменування	Кіль- кість	Примітка
КМ1QF1	Приклад Пускач електромагнітнийПМЛ4200-О4Б,ТУ16.644.001-83 ВимикачавтоматичнийАП50Б- ЗМТУЗ, Ірозч=16А, квідс.=10,ТУ16.522.139-78	2 1	Uкот=220 В

НКПвідрізняютьсяміжсобоюзапризначенням,видомікількістю керованих двигунів, функціями, ступенем автоматизації таіншимиознаками[13,14].

Як правило вибираються серійні НКП, а за їх відсутності абоневідповідностівимогамскладаютьсхемуз'єднаньтаготуютьтехнічніумовина виготовленняНКП.

Марку проводів і кабелів та спосіб їх прокладання вибирають зврахуванням умов навколишнього середовища та умов експлуатації.Перерізпроводувибираютьзаумовою:

^Ідоп^≥Імакс.роб.^,

деІ_доп–тривалодопустимийструмпроводу,А;І_тр.роб.–тривалийробочий струм, А. При живленні одного двигуна за тривалий робочийприймаютьномінальнийструм двигуна.

У кінці роботи наводять список використаної літератури, на якуповиннібути посилання втексті.
