Визначення тривалості пуску електродвигуна і побудова його навантажувальної діаграми

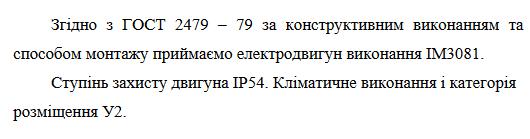

0,95^2*0,85*Un*Mд.н.=0,95^2*0,85*2*1=2,8 Перевірка вибраного двигуна на перевантажувальну здатність
· Розраховуємо механічну характеристику вентилятора за формулою (33):
а) номінальний момент вентилятора:

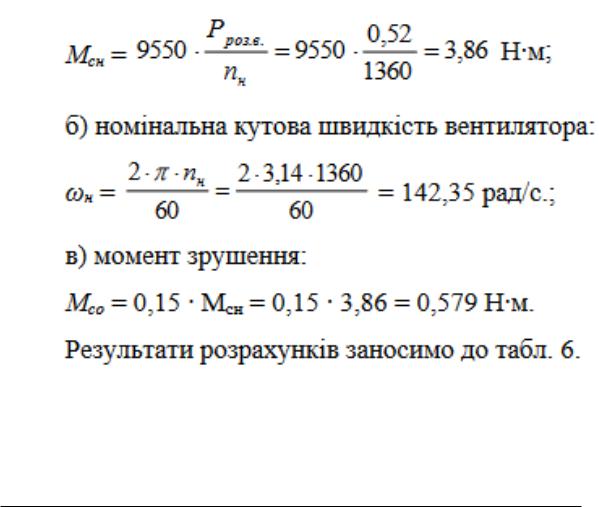

ωр.м., |
0 |
20 |
40 |
60 |
80 |
100 |
120 |
142,35 |
157 |
рад/с |
|||||||||
Мс, Н∙м |
0,55 |
0,66 |
0,81 |
1,3 |
1,58 |
2,2 |
2,9 |
3,9 |
4,6 |
Механічну характеристику вентилятора ω = f(Мс) будуємо на рис. 6.
·Момент інерції, зведений до вала двигуна, визначаємо за
формулою (36): ∙ Јзв = 0,0013 + 0,0035 = 0,0048 кг м2.
·Вісь ω розбиваємо на 7 ділянок з кроком Δω = 20 рад/с. 1.5.На
|
кожній ділянці |
|
визначаємо динамічний момент привода |
||||||||
Мдин за формулою: Мдин = Мдв Мс (табл. 7). |
|
|
|
|
|||||||
|
|
Розрахунок динамічного моменту привода вентилятора |
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
Мдв, Н·м |
|
5,92 |
5,14 |
5,5 |
6,83 |
6,63 |
5,85 |
4,85 |
3,7 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Мс, Н·м |
|
0,58 |
0,62 |
0,8 |
1,15 |
1,6 |
2,2 |
2,9 |
3,7 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Мдин, Н·м |
|
5,34 |
4,52 |
4,7 |
5,68 |
5,03 |
3,65 |
1,95 |
0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Δω, рад/с |
20 |
20 |
20 |
20 |
20 |
20 |
19 |
|
|
|
|
|
|
|
|

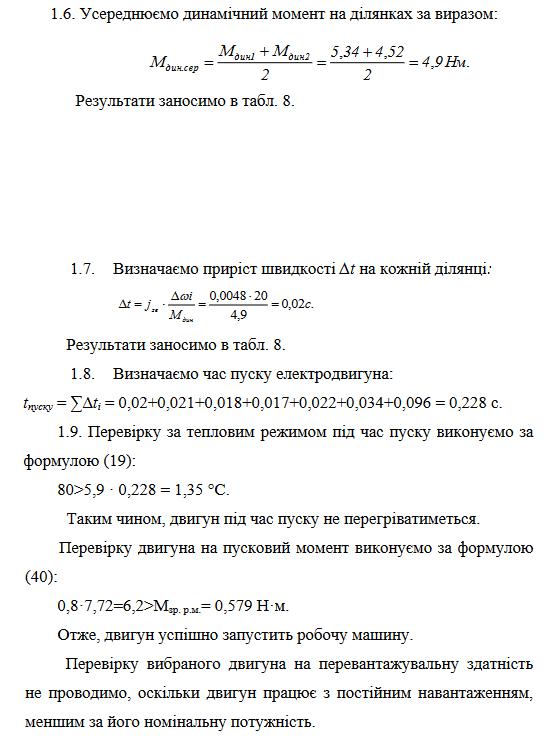

Мдин.ср., Н·м |
4,9 |
4,55 |
5,2 |
5,45 |
4,35 |
2,8 |
1,0 |
|
|
|
|
|
|
|
|
Δt, с |
0,02 |
0,021 |
0,018 |
0,017 |
0,022 |
0,034 |
0,096 |
|
|
|
|
|
|
|
|
Висновок:
У ході виконання курсової роботи було проведено докладне вивчення електроприводу конвейєра-живильника коренебульбоплодів ТК-5Б. Основною метою дослідження було розглянути особливості роботи електроприводу, визначити його ефективність та вплив на загальний функціонал конвейєра.
Аналізуючи роботу електроприводу, були визначені основні параметри та характеристики, такі як потужність, обертовий момент, швидкість, а також ефективність приводу. Здійснено порівняльний аналіз роботи конвейєра з електроприводом ТК-5Б в різних умовах експлуатації.
Отримані результати свідчать про високу ефективність електроприводу та його придатність для використання в умовах обробки коренебульбоплодів. Зокрема, виявлено, що ефективність приводу збільшується при оптимальних режимах роботи, що важливо для забезпечення ефективності всього конвейєрноживильного процесу.
На основі проведеного аналізу можна зробити висновок про доцільність використання даного електроприводу в сучасних умовах виробництва коренебульбоплодів. Вдосконалення технічних характеристик та робочих параметрів приводу може позитивно вплинути на продуктивність конвейєрноживильного обладнання в цілому.
Отже, курсова робота дозволила докладно вивчити та проаналізувати електропривід конвейєра-живильника коренебульбоплодів ТК-5Б, а отримані результати можуть бути використані для подальших вдосконалень у сфері автоматизованого обробки сільськогосподарської продукції.
