Прізвище студента Скудря Микита Олександрович
Тема
роботи
Електропривод
Конвейєра-живильника
коренебульбоплодів
ТК-5Б
Технічні дані установки
Мс=Мсн=15 Нм
J рм=15∙10-3 кг∙м2
Спеціальне завдання Забезпечити задану послідовність вмикання двигунів
ЗМІСТ І ОБ”ЄМ РОБОТИ
Завданням цього розділу курсового проекту є закріплення студентами одержаних теоретичних знань з електроприводу і набуття практичних навичок з проектування електроприводів виробничих машин і механізмів.
ЗМІСТ РОЗДІЛУ
Вступ.
Короткий опис функціональної та кінематичної схем установки.
Обробка або розрахунок навантажувальної діаграми установки.
Попередній вибір електродвигуна за потужністю та частотою обертання.
Перевірка попередньо вибраного електродвигуна:
На нагрівання під час пуску:
Розрахунок і побудова механічної характеристики робочої машини.
Розрахунок і побудова механічної характеристики електродвигуна.
Визначення тривалості пуску електродвигуна і побудова його навантажувальної діаграми.
Перевірка вибраного двигуна за тепловим режимом під час пуску.
На перевантажувальну здатність.
Вибір електродвигуна за електричною модифікацією, конструктивним виконанням, кліматичним виконанням, ступенем захисту від дії навколишнього середовища.
Розробка (або вибір) схеми керування електроприводом установки.
Вибір апаратів керування і захисту, інших елементів схеми автоматичного керування , а також вибір електропроводок.
Перелік елементів електричної схеми.
Об’єм розділу – розрахункова записка формату А4 на 20 стор. з вкладками схем та графіків.
ПЕРЕЛІК СХЕМ
Функціональна схема робочої машини.
Кінематична схема установки.
Принципіальна схема автоматичного керування електроприводом.
Схема електричних з’єднань одного комплекту електрообладнання (шафи,пульта керування, тощо)
Дата видачі завдання Термін здачі роботи Керівник роботи
Вступ:
Сучасні технології в області сільськогосподарського виробництва вимагають вдосконалення та автоматизації процесів обробки та транспортування сільськогосподарської продукції. Однією з ключових складових цього процесу є конвейер-живильник ТК-5Б, який призначений для транспортування та живлення коренебульбоплодів під час їхньої обробки. Ефективне функціонування конвейера-живильника забезпечує необхідну продуктивність та якість обробки сільськогосподарської продукції.
Однак впровадження ефективних систем електроприводу для конвейера-живильника є важливою умовою для оптимізації його роботи. Електропривод відіграє визначальну роль у забезпеченні стабільної та точної роботи обладнання, а також у витраті енергії. У цьому контексті, дослідження та оптимізація електроприводу конвейера-живильника ТК-5Б стають актуальним завданням, спрямованим на підвищення продуктивності та зниження витрат електроенергії в аграрному виробництві.
Короткий опис функціональної та кінематичної схем установки.

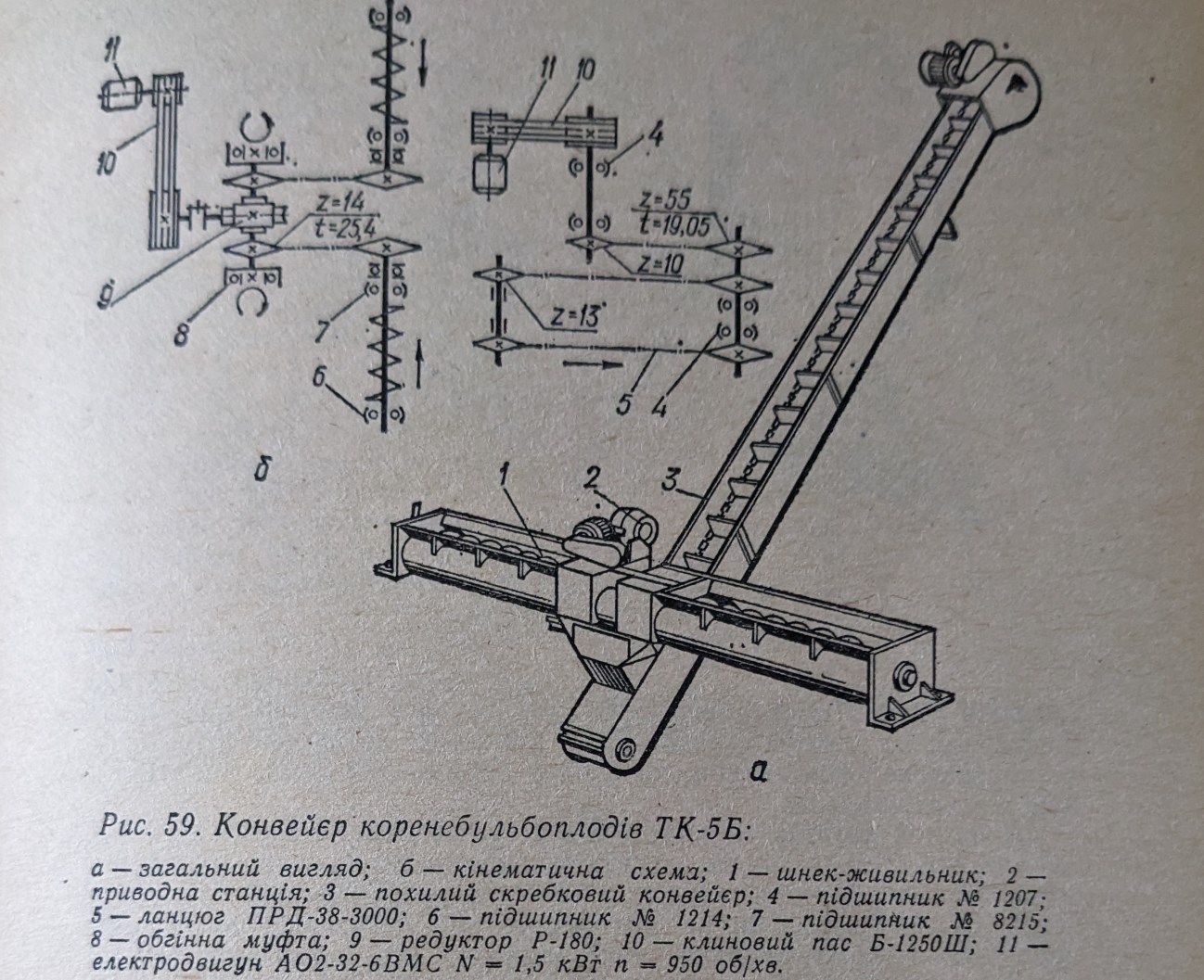

Конвейер- живильник коренебульбоплодів ТК-5 являє собою модифікацію живильника ТК-5Б і відрізняється тим, що мае один гвинтовий живильник і може застосовуватись для нагромадження тільки одного виду коренеплодів. Технічна характеристика конвейерів-живильників коренебульбо плодів наведена в таблиці 53.
Конвейер-живильник призначений для подачі зеленої маси від бункера живильника в сушильний барабан комплектів об- ладнання для приготування трав'яного борошна АВМ. Це похилий конвейер скребкового типу. У верхній його частині встановлено бітер, який вирівнює шар маси, що надходить в сушильний барабан.
Привод скребкового ланцюга та бітера здійснюється від моторредуктора, а керування — з центрального пульта.
Мс=Мсн=15 Нм
J рм=15∙10-3 кг∙м2
Продуктивність, т/год L5.0
містість бункера, М3_________________ до 20
Установлена потужність, кВт 3.7
Характеристика живильника:
Діаметр гвинта, мм 400
Крок гвинта, мм _______________350
частота оберртання, об/хв 4
Габаритні розміри живильника, мм:
довжина 6436
ширина _______________________730
висота 1666
Габаритні розміри виваннтажувального транспортера, мм:
довжина 7440
ширина________________________675
висота 1500
Маса, кг 1500
Обробка або розрахунок навантажувальної діаграми установки.
Так, потужність насоса розраховують за формулою:
де Q – подача насоса, м 3 /с;
- густина рідини, що подається насосом, кг/м 3 ;
H – розрахунковий напір, м;
g – прискорення вільного падіння,
g =9,81м/с 2 ;
ηнас – ККД насоса
Попередній вибір електродвигуна за потужністю та частотою обертання.
Вибрати електродивигун для Транспортера коренеклубнеплодів ТК-5Б продуктивністю, т/ч 7, швидкістю руху тягової ланцюга м/с 0.38, потужнісю, кВт 3, Навантаження , В 380, Кутом підйому, 0-45.
Розрахункова потужність електродвигуна вентилятора, кВт, з урахуванням запасу потужності:
Номінальну потужність двигуна визначаємо з умови:
Рном ≥ Рроз.
Живлення електродвигуна передбачається трифазним змінним струмом напругою 380 В частотою 50 Гц.
Вибираємо електродвигун АИР63А2.
Технічна характеристика двигуна АИР80В2 Uн= 380 В; fн=50 Гц;
Тип – общепромышленный 3-фазный асинхронный;
Режим работы – продолжительный S1;
Термический класс изоляции обмоток F – до 150°С;
Тип корпуса – чугун/силумин/алюминий;
Степень защиты от влаги и пыли – IP54;
Диаметр жилы обмоточного провода – 0,85 мм;
Вес медной проводки – 1,62 кг;
Характеристика электродвигателя АИР63А2
Мощность ____________________________________2,2 кВт
Частота вращения поля статора 3000 об/мин
Скорость вращения вала 2730 оборотов
Тип Асинхронный
Напряжение питания Трехфазное_________________220/380 вольт
Монтажное исполнение Лапы/фланец/комбинированное
Номинальный ток 4,85 А
КПД 0,87 %
Номинальный крутящий момент _________________1,294 Нм
Соотношение моментов тока Мп/Мн 2,2
Соотношение момента силы Mmax/Мн 2,2
Отношение тока________________________________Iп/Iн 7
Момент инерции 0,0003 кг∙м2
Диаметр вала 14 мм
Вес 14,8 кг
Передний/задний подшипник____________________6201 ZZ-C3/6201 ZZ-C3
Уровень шума до 72 дБ
Перевірка попередньо вибраного електродвигуна
