.odtЛобораторна робота №3
Тема: Дослідження трифазних керованих випрямлячів
Мета роботи: Вивчення електромагнітних процесів, характеристик і режимів роботи трифазних керованих випрямлячів, включених по мостовій або нульовий схемою, при різних видах навантаження.
параметри |
|
||
|
|
||
|
|
||
Кут α |
0 |
40 |
190 |
ϒ |
2.1 |
1.8 |
3,5 |
Ud |
155 |
138 |
164 |
Uamax |
288 |
312 |
341 |
Ia |
1.2 |
1.4 |
1.9 |
Id |
1.8 |
1,3 |
2.1 |
Idyp |
3.8 |
2.9 |
2.4 |
I1 |
1.9 |
1.4 |
3.6 |
I2 |
3,4 |
2.5 |
2.2 |

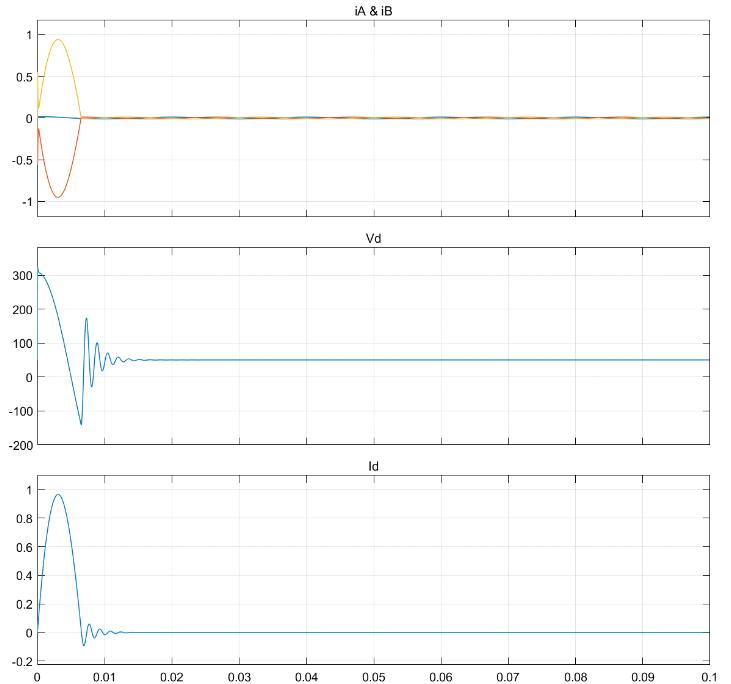

Графік 1

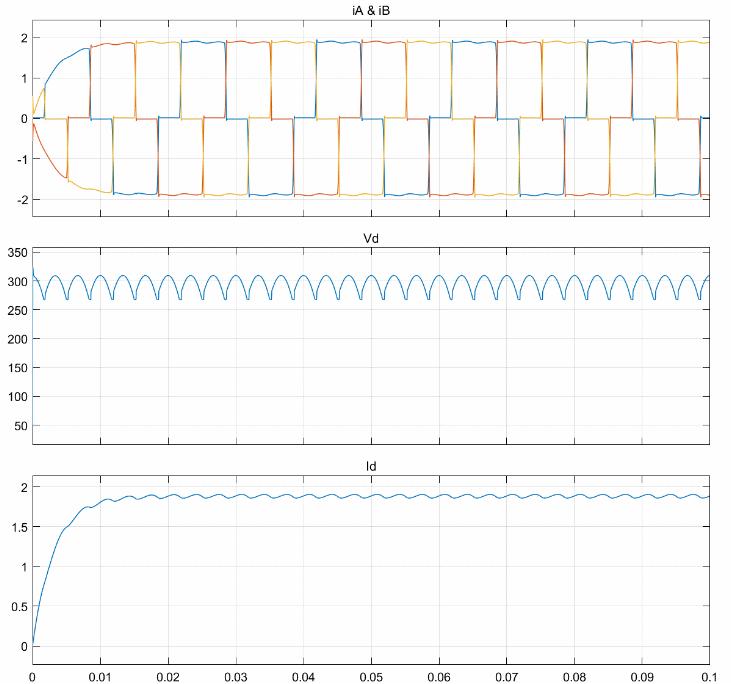

Графік
2

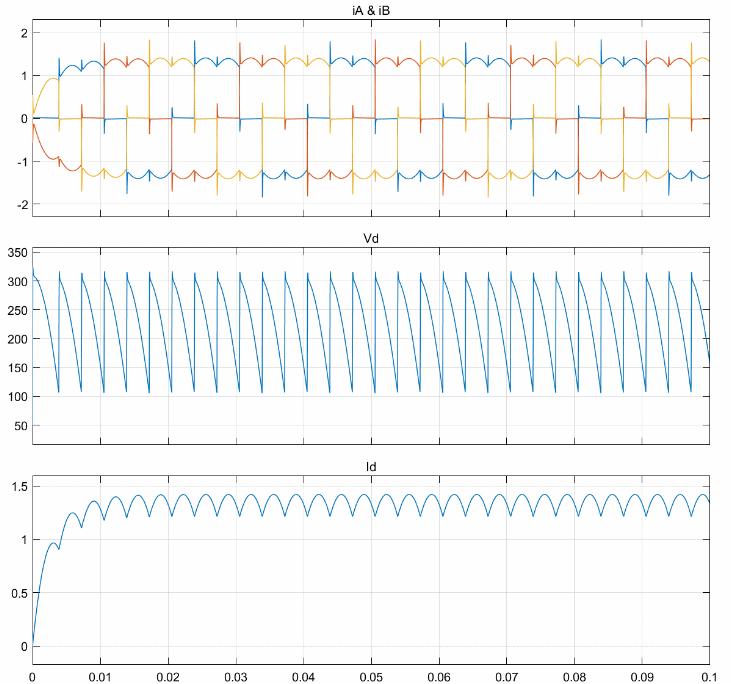

Графік 3
Висновок: я вивчив електромагнітни процеси, характеристики і режими роботи трифазних керованих випрямлячів, включених по мостовій або нульовий схемою, при різних видах навантаження.
