.odtЛабораторна робота №1.
Тема: Дослідження однофазних некерованих випрямлячів
Мета роботи: дослідження електромагнітних процесів і основних співвідношень в некерованих випрямлячах, виконаних за однофазною однонапівперіодною і однофазною мостовою схемами при роботі на різні види навантаження. Придбання навичок аналізу схем силової електроніки за допомогою математичного пакета MatLab + Simulink.
№ варіанту |
ЕРС на вторинній стороні трансформатора E2, В |
Активний опір навантаження Rd, Oм |
16 |
49 |
100 |

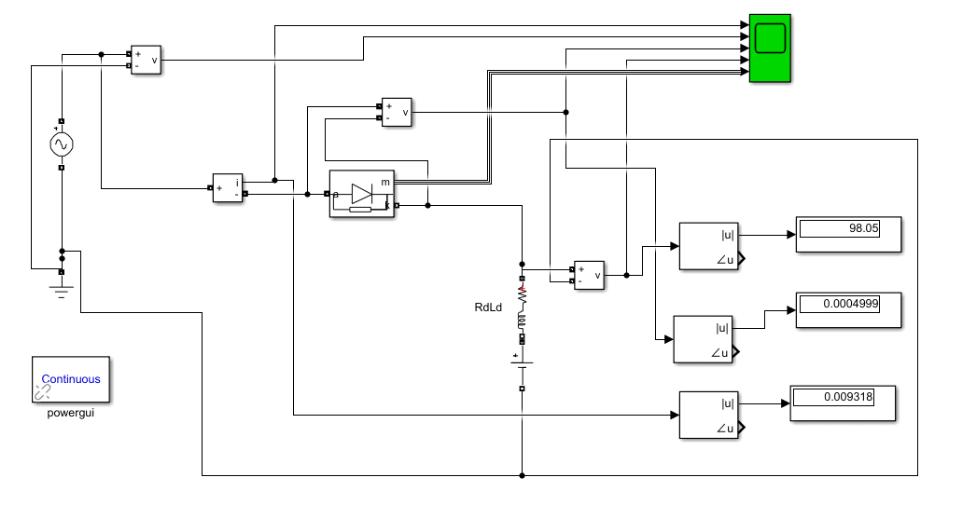

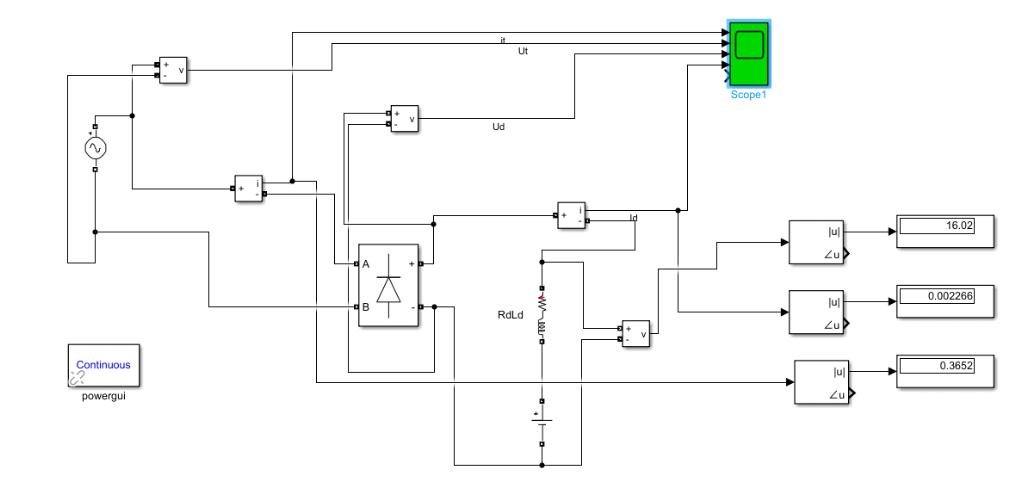

Схема експерименту

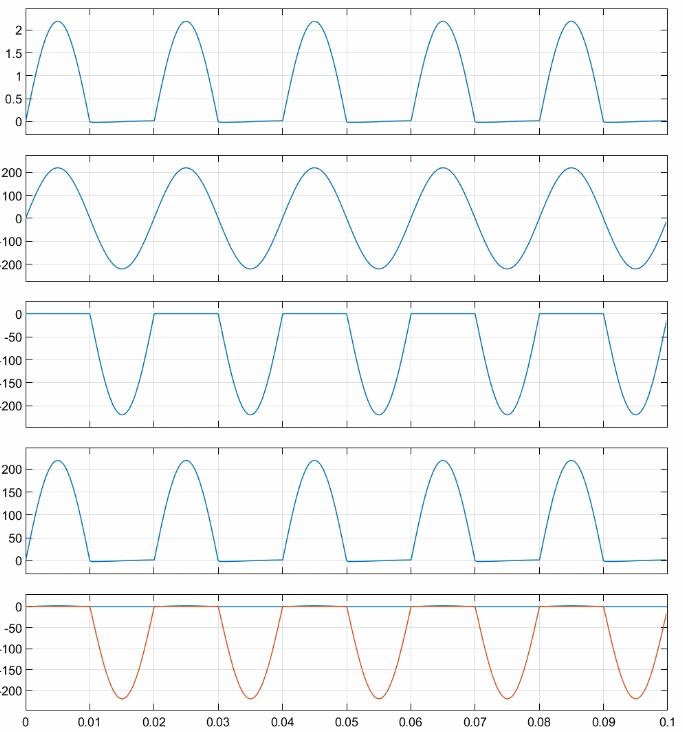

Рисунок
1 — ВАХ однонапівперіодного випрямлячя
при Rd=100 Ом,

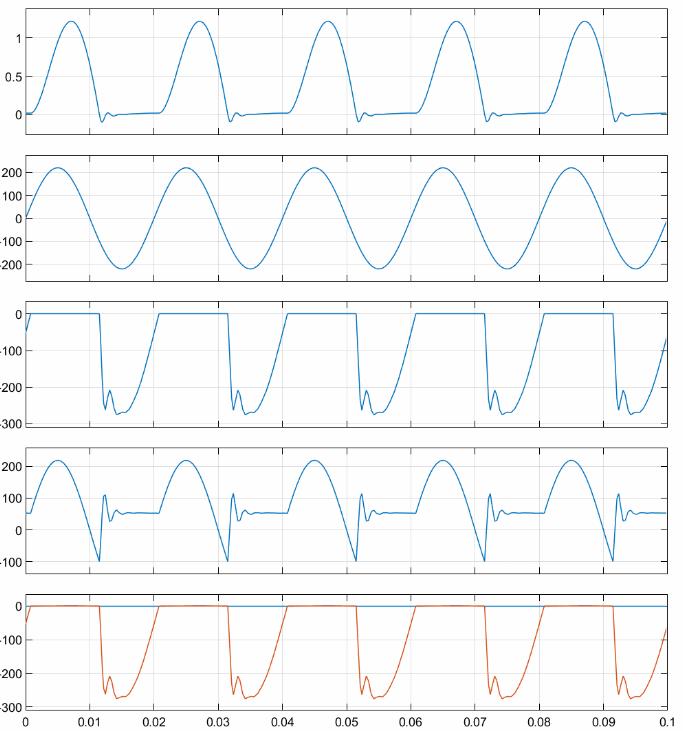

Рисунок 2 — ВАХ однонапівперіодного випрямлячя при Rd=100 Ом, Ld=0.31 Гн,

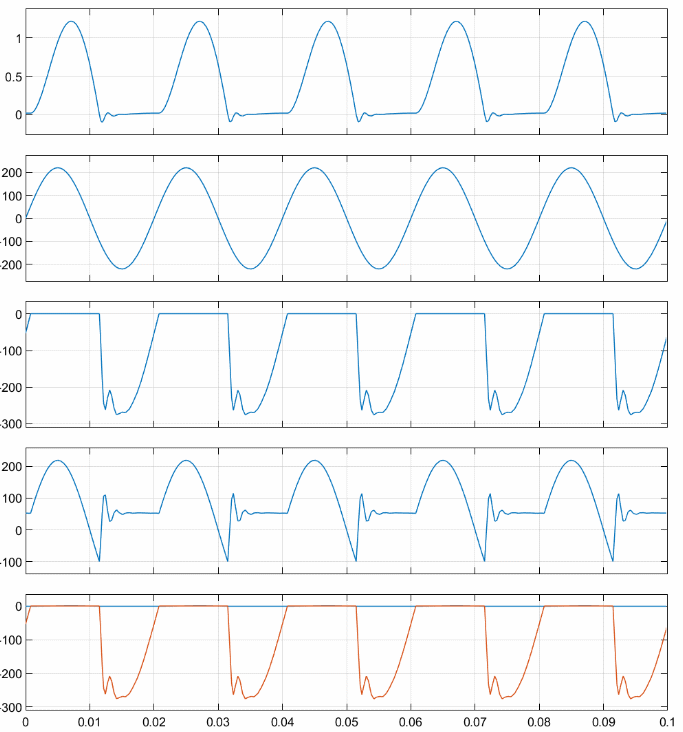

Рисунок 3 — ВАХ однонапівперіодного випрямлячя при Rd=100 Ом, Ld=0.31 Гн, E= 50.35 В

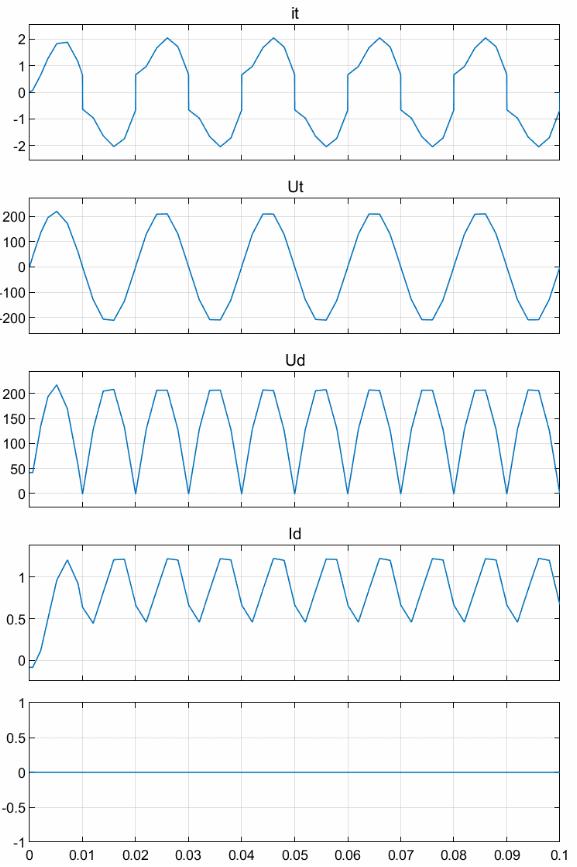

Рисунок 1 — ВАХ мостовий випрямлячя при Rd=100 Ом,

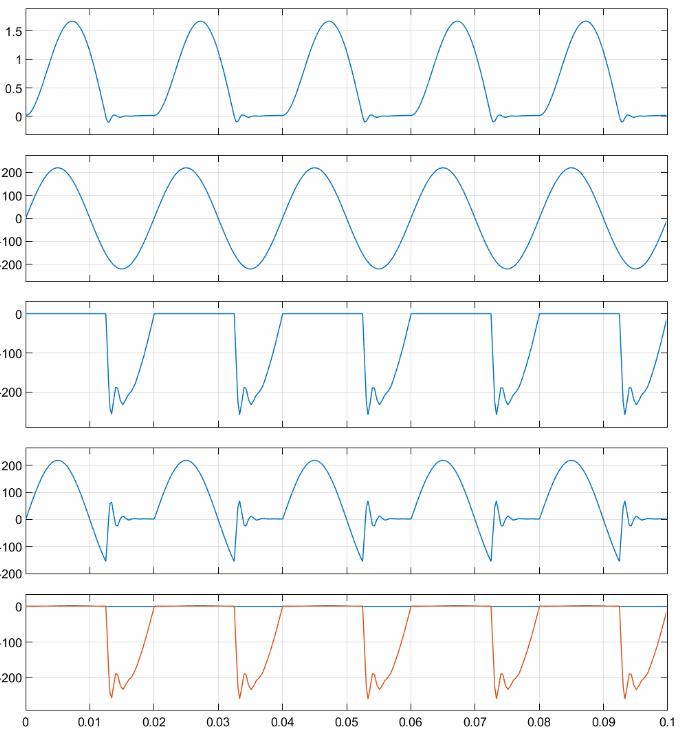

Рисунок 2 — ВАХ мостовий випрямлячя при Rd=100 Ом, Ld=0.31 Гн,
Рисунок
3 — ВАХ мостовий випрямлячя при Rd=100 Ом,
Ld=0.31 Гн, E= 40.35 В
Результати попередніх розрахунків вимірів
параметри |
Однонапівперіодний випрямляч |
Мостовий 50. |
||||||||||
Попередній розрахунок Rd= |
навантаження |
вплив |
Попередній розрахунок Rd= |
навантаження |
вплив |
|||||||
Rd= |
Rd= Ld= |
Rd= Ld= E= |
Ra= |
Ld= |
Rd= |
Rd= Ld= |
Rd= Ld= E= |
Ra= |
Ld= |
|||
Ud0 |
|
31,18 |
|
|
|
|
|
62,36 |
|
|
|
|
U2m |
|
69,29 |
|
|
|
|
|
69,29 |
|
|
|
|
Udmax |
|
97,96 |
|
|
|
|
|
97,96 |
|
|
|
|
Idmax |
|
0,98 |
|
|
|
|
|
0,98 |
|
|
|
|
Id |
|
0,31 |
|
|
|
|
|
0,62 |
|
|
|
|
Ia |
|
0,31 |
|
|
|
|
|
0,62 |
|
|
|
|
Uamax |
|
97,96 |
|
|
|
|
|
195,93 |
|
|
|
|
Висновок: Дослідив вплив параметрів схеми Ld, La на форму випрямленої напруги ud і анодного струму ia, режим роботи, а також на результати вимірювань; Для чисто активного навантаження побудувати в масштабі тимчасові діаграми вторинної ЕРС е2, випрямленої напруги ud, анодного струму ia і напруги на вентилі ua
