.odtЛобораторна робота №5
Тема: Дослідження трифазних керованих випрямлячів з нульовим діодом
Мета роботи: Вивчення електромагнітних процесів, характеристик і режимів роботи трифазних керованих випрямлячів з нульовим діодом, включених по мостовій та нульовій схемами, при різних видах навантаження.
Виконав: Скудря М.О.
№ варіанту |
кут управління α, град |
ЕРС на вторинній стороні трансформатора E2, В |
Активний опір навантаження Rd, Oм |
16 |
45 |
54 |
150 |
Принципова схема трифазного мостового випрямляча з нульовим діодом

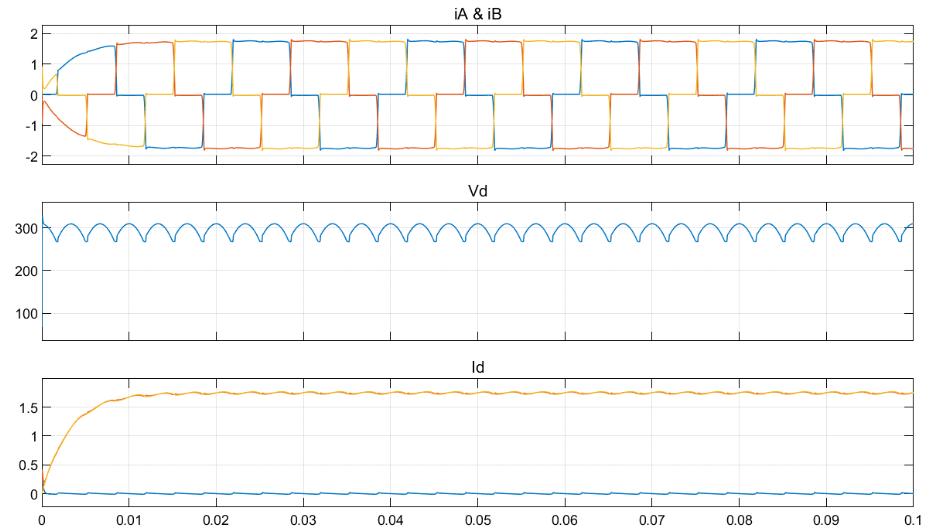

Кут 0

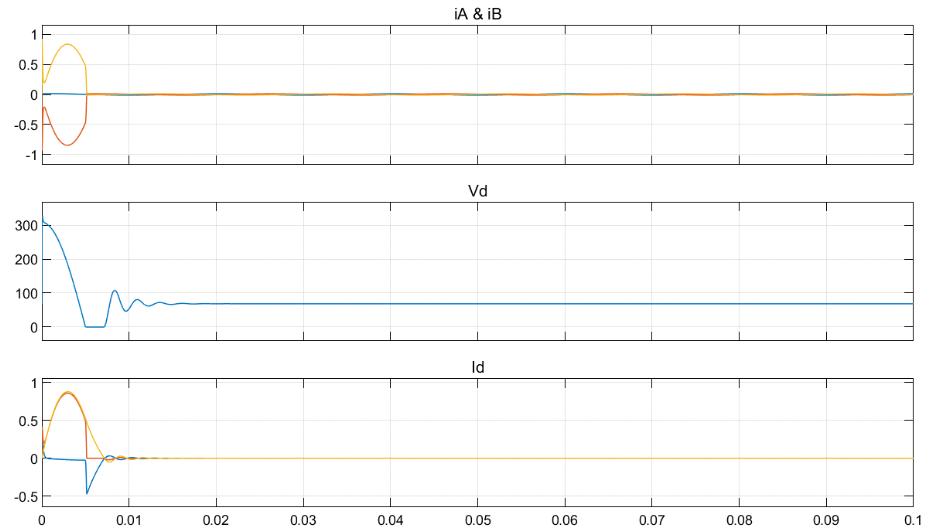

Кут 40
Кут 190
Таблиця
|
|
|
|
Кут α |
0 |
40 |
190 |
ϒ |
7.6 |
7.3 |
9 |
Ud |
270 |
160 |
4.9 |
Uamax |
300 |
290 |
9 |
Ia |
2 |
1.3 |
1.1 |
Id |
3.4 |
2.7 |
3.6 |
Idyp |
2.2 |
2.9 |
5.1 |
I1 |
1.7 |
1.2 |
5.5 |
I2 |
3.2 |
1.6 |
3.1 |
Висновок: в даній лабораторній роботі я вивчив електромагнітні процеси, характеристики і режими роботи трифазних керованих випрямлячів з нульовим діодом, включених по мостовій та нульовій схемами, при різних видах навантаження. Також я порівняв результати експериментів,вони відрізнялися від схеми без нульовго діода.
