ОснТех лаб 6

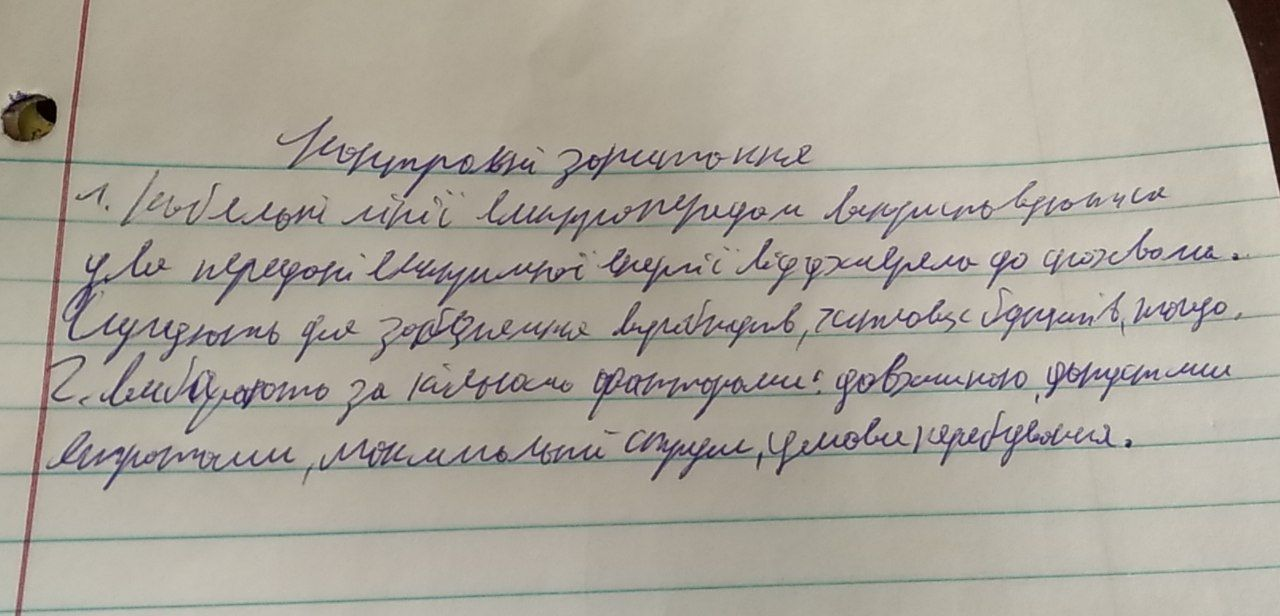

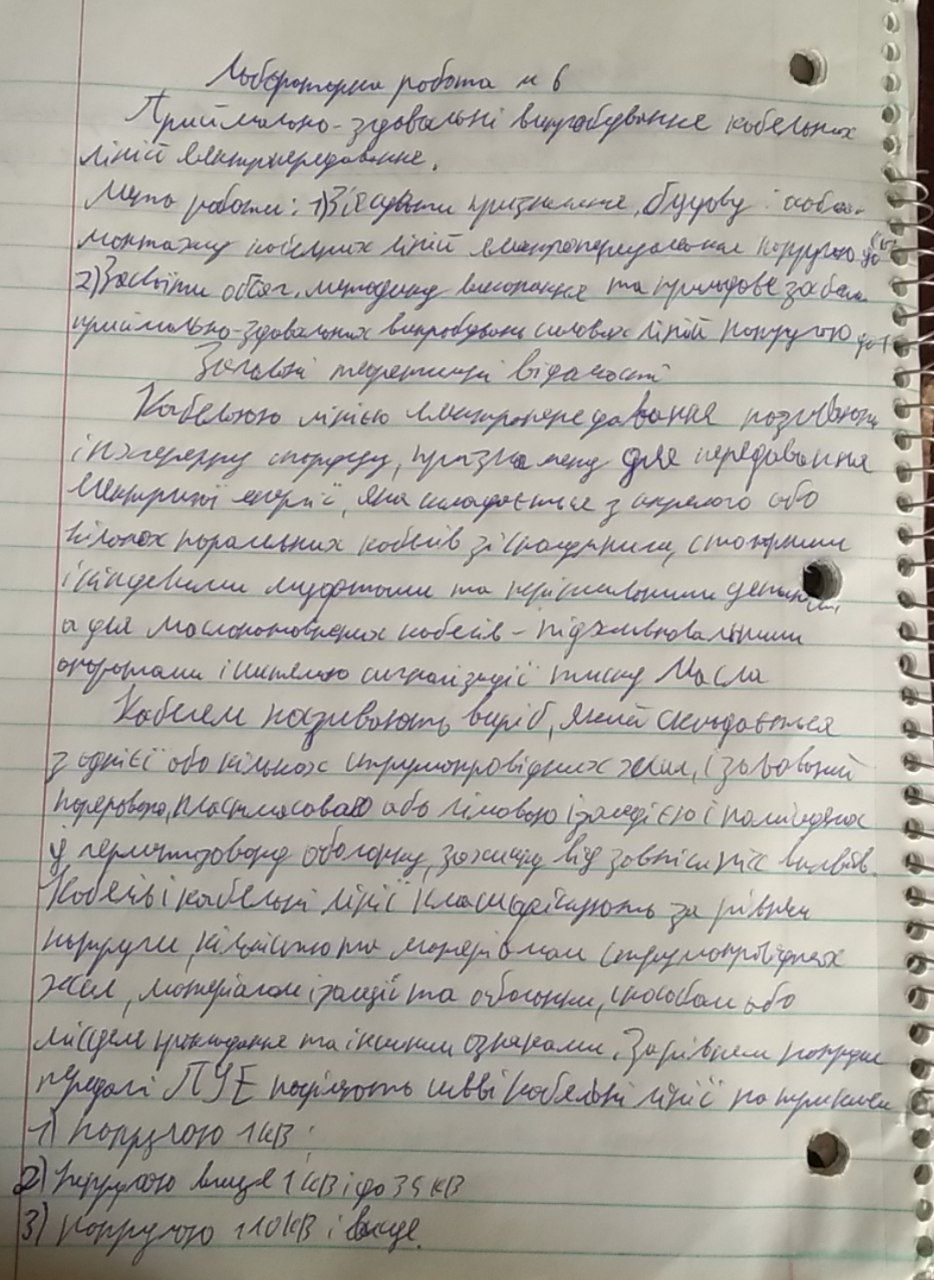

3.   Як вибирають марку кабелю залежно від умов (місця) прокладання?

• Температурний діапазон: Якщо кабель буде прокладений в умовах високих або низьких температур, необхідно вибирати кабель, який може працювати в цих діапазонах. Деякі кабелі мають спеціальну ізоляцію, яка забезпечує стійкість до екстремальних температур.

• Вологість: Якщо кабель буде прокладений в умовах високої вологості, наприклад, під водою або в заземлених областях, потрібен кабель з вологостійкою ізоляцією, щоб уникнути короткого замикання.

• Механічна стійкість: Якщо кабель буде прокладений в умовах, де він може бути підданий механічному напруженню, наприклад, під землею або в областях з великою кількістю перетинань доріг, необхідно вибрати кабель зі збільшеною міцністю ізоляції.

• Хімічна стійкість: Якщо кабель буде прокладений в умовах, де він може бути взаємодіє з хімічними речовинами, потрібен кабель зі спеціальною хімічно стійкою ізоляцією.

• Умови пожежної безпеки: У деяких випадках потрібно вибрати кабель з високою вогнестійкістю або низьким димоутворенням для дотримання вимог пожежної безпеки.

4.   Як вибирають трасу зовнішньої кабельної лінії електропередачі?

• Географічні умови: Треба враховувати рельєф місцевості, тип грунту, наявність водних перешкод або інших природних перешкод, які можуть впливати на прокладання кабелю. Наприклад, можуть вимагатись додаткові заходи захисту при прокладанні кабелю через гірські райони або в районах з високим рівнем підтоплення.

• Технічні вимоги: Треба враховувати потужність електропередачі, необхідну напругу та струм, а також втрати, допустимі на трасі. Також необхідно враховувати можливі вимоги щодо запасу місця для розширення або змін траси у майбутньому.

• Місцеві умови: Враховуються такі фактори, як наявність будівель, доріг, комунікаційних систем та інших інфраструктурних об'єктів, зони забудови або обмежень, дозвільні та правові вимоги, а також вимоги безпеки та захисту довкілля.

• Економічні фактори: Враховуються витрати на прокладання кабелю, вартість матеріалів, необхідних для будівництва, та обслуговування лінії.

5.  Як прокладають кабель зовнішньої кабельної лінії?

• Планування: Визначаються маршрути прокладання кабелю, враховуючи географічні особливості, інфраструктуру та вимоги проекту.

• Трасування: Обирається оптимальний шлях прокладання кабелю, уникуючи перешкод, наприклад, доріг, річок, будівель тощо.

• Підготовка траси: Здійснюється розчистка, видалення перешкод, підготовка ґрунту для прокладання кабелю.

• Захист кабелю: Кабель може бути захищений за допомогою спеціальних каналізаційних труб, трубопроводів або каналів, які забезпечують його безпеку від зовнішніх впливів.

• Укладання кабелю: Кабель укладається в спеціальні канавки, канали або кабельні траси, забезпечуючи необхідний захист та фіксацію.

• З'єднання кабелю: В місцях з'єднання або розгалуження кабелю використовуються спеціальні з'єднувальні елементи, наприклад, муфти або розподільчі коробки.

• Тестування: Після прокладання кабелю проводяться вимірювання та тестування для перевірки якості з'єднань та ефективності передачі сигналу.

6.   Як захищають від можливих механічних пошкоджень силовий кабель при спорудженні кабельної лінії?

• Кабельні канави: Кабель може бути прокладений у спеціально підготовлені кабельні канави. Це глибокі та широкі канави, які забезпечують відокремлення кабелю від навколишнього середовища та захист від зовнішніх впливів.

• Кабельні канали: Кабель може бути укладений в кабельні канали, які є захищеними металевими або пластиковими конструкціями. Ці канали забезпечують додатковий захист від механічних пошкоджень, таких як удари, стиснення або згини.

• Захисні труби: Кабель може бути укладений у захисні труби, такі як металеві або пластикові труби. Ці труби захищають кабель від зовнішніх впливів, включаючи удари, згини, тягу та вплив навколишнього середовища.

• Захисні оболонки: Кабель може мати додаткову захисну оболонку, яка забезпечує стійкість до механічних пошкоджень. Це можуть бути спеціальні матеріали, наприклад, армована пластикова оболонка або металевий покриття.

• Захисні канавки: Деякі ділянки кабельної лінії можуть потребувати додаткового захисту у вигляді захисних канавок або бар'єрів. Ці структури встановлюються навколо кабелю для запобігання його пошкодженню від будівельних робіт, руху транспорту або інших потенційних джерел пошкодження.

7.   Що таке сполучна кабельна муфта?

• Корпус: Це зовнішня оболонка муфти, яка захищає внутрішні компоненти від зовнішніх впливів, таких як волога, пил, удари і т. д. Корпус може бути виготовлений з різних матеріалів, таких як метал, пластик або гума, залежно від умов експлуатації і типу кабеля.

• Ущільнювальні елементи: Внутрішні частини муфти містять ущільнювальні елементи, які забезпечують герметичне з'єднання між кабелями. Це можуть бути гумові прокладки, клапани, манжети або інші матеріали, що забезпечують високу ступінь герметичності і захисту від вологи та інших зовнішніх факторів.

• Затискачі або затяжки: Для забезпечення надійного з'єднання кабелів у муфті використовуються спеціальні затискачі або затяжки. Вони фіксують кабелі в муфті і забезпечують стійке з'єднання без руху або від'єднання.

• Захисні елементи: Деякі сполучні муфти можуть мати додаткові захисні елементи, такі як армовані оболонки або металеві кожухи

8.    Що таке кінцева кабельна муфта?

• Закриття кінця кабеля: Кінцева муфта надійно захищає кінець кабеля від зовнішніх впливів, таких як волога, пил, удари, абразія тощо. Вона ущільнює кінцеву точку кабеля і запобігає проникненню шкідливих факторів усередину.

• Електрична ізоляція: Кінцева муфта забезпечує електричну ізоляцію кінця кабеля, що дозволяє безпечно підключати кабель до електричного обладнання. Вона відокремлює провідники внутрішнього кабелю від зовнішньої середовища та інших провідників, що забезпечує безпечну передачу електричного сигналу або потужності.

• З'єднання: Кінцева муфта дозволяє з'єднати кінець кабеля з відповідними роз'ємами або контактами на обладнанні. Вона забезпечує надійне і стійке з'єднання, що дозволяє передавати сигнал або потужність без втрат і перешкод.
