.odtЛабораторна робота №2.
"Вивчення конструкції малооб'ємних оливових вимикачів"
Мета:
1. Вивчити особливості конструкції та функціональні можливості вимикача ВКЕ–10.
2. Вивчити конструкцію вимикача ВМГ–10.

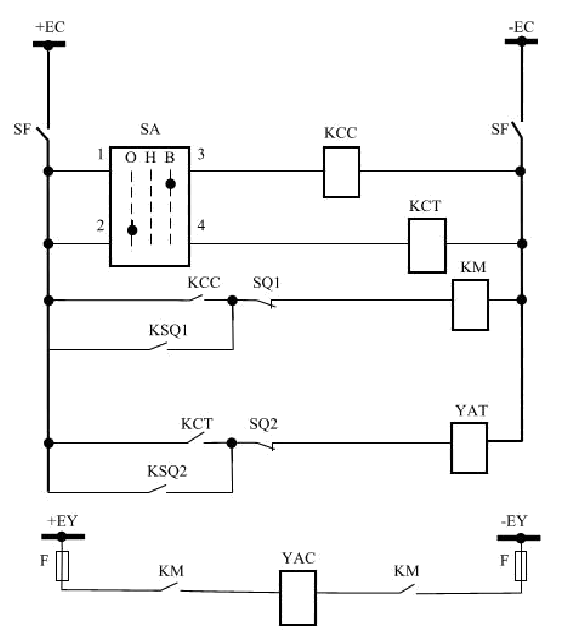

3. Вивчити будову і принцип роботи електромагнітного приводу ПЕ–11.
ЗАГАЛЬНІ ТЕОРЕТИЧНІ ВІДОМОСТІ
Вимикачі малооливові серії ВКЕ–10 та ВМГ–10 (ВМП–10) призначені для роботи в шафах КРП внутрішнього та зовнішнього встановлення номінальною напругою 6–10 кВ та комутації кіл трифазного змінного струму в номінальному режимі роботи електроустановки, а також для автоматичного вимикання цих кіл при коротких замиканнях та перевантаженнях. Вимикачі відносяться до малооливових вимикачів з малим об’ємом дугогасної рідини (трансформаторної оливи). Маса оливи в цих вимикачах не перевищує 9 кг. В якості ізоляційних матеріалів в конструкціях застосовують тверді діелектрики: фарфор, гетинакс, текстоліт. Ці вимикачі є вибухобезпечними внаслідок малої кількості оливи в полюсах та високої механічної міцності циліндрів (допустимий тиск 70 кг/см2). Принцип дії вимикачів полягає у гасінні електричної дуги, що виникає при розмиканні контактів, потоком газооливової суміші, яка утворюється в результаті інтенсивного розкладання трансформаторної оливи під дією високої температури горіння електричної дуги. Цей потік набуває поперечного напряму при розташуванні контакту в дугогасильній камері, і повздовжнього напряму, після виходу рухомого контакту з дугогасильної камери, яка розміщена в зоні гасіння дуги. Конструкційно кожен розрив кола у вимикачі відбувається в окремому полюсі, що має вмонтовану дугогасильну камеру з поперечно-поздовжнім принципом гасіння дуги.
Контрольні питання: 1. Які функції виконує оливовий вимикач? Принцип дії вимикачів полягає у гасінні електричної дуги, що виникає при розмиканні контактів, потоком газооливової суміші, яка утворюється в результаті інтенсивного розкладання трансформаторної оливи під дією високої температури горіння електричної дуги.
Висновок: я вивчив особливості конструкції та функціональні можливості вимикача ВКЕ–10. Вивчив конструкцію вимикача ВМГ–10. Вивчив будову і принцип роботи електромагнітного приводу ПЕ–11.
