Лабораторна робота № 4 Основи електропривода

Лабораторна робота № 4.

Дослідження механічних характеристик трифазного асинхронного електродвигуна з короткозамкненим ротором

Мета: дослідити механічні характеристики трифазного асинхронного електродвигуна з короткозамкненим ротором

Програма роботи

 1. Ознайомитись із досліджуваним двигуном і обладнанням робочого місця. Записати паспортні дані двигуна й інших машин, що входять у досліджувану установку.

2. Розрахувати за каталоговими даними механічну характеристику двигуна з короткозамкненим ротором при зміні ковзання від 0 до 2 (режим двигуна і противмикання) при напрузі  U_ф = 220 В.

3.Скласти схему для дослідження механічних характеристик асинхронного двигуна в різних режимах.

4. Дослідити механічну характеристику n = j(М) у режимі двигуна і генератора при номінальній напрузі (з’єднання обмотки статора в трикутник, U_л = 220 В). Ці ж характеристики дослідити при напрузі  (з’єднання обмотки в зірку, U_л = 220 В).

5. Дослідити механічну характеристику n = j(М) при однофазному живленні (з’єднання обмотки в зірку, U_л = 220 В). Зміна швидкості обертання від 0 до n_c.

6. Дослідити механічну характеристику двигуна n = j(М) при вмиканні опору R3 в одну фазу статора (з’єднання обмотки статора в зірку, U_л = 220 В, 0 < n < n_c).

7. Дослідити механічну характеристику n = j(М) двигуна в режимі противмикання (з’єднання статорної обмотки в зірку, U_л = 220 В, 0 < n < n_c).

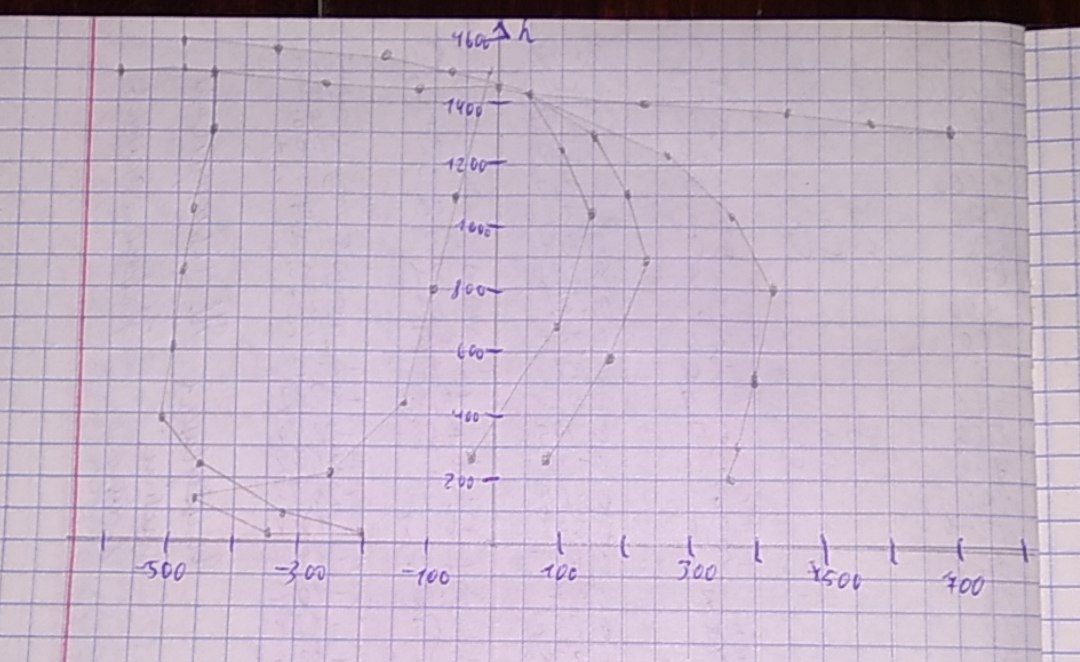

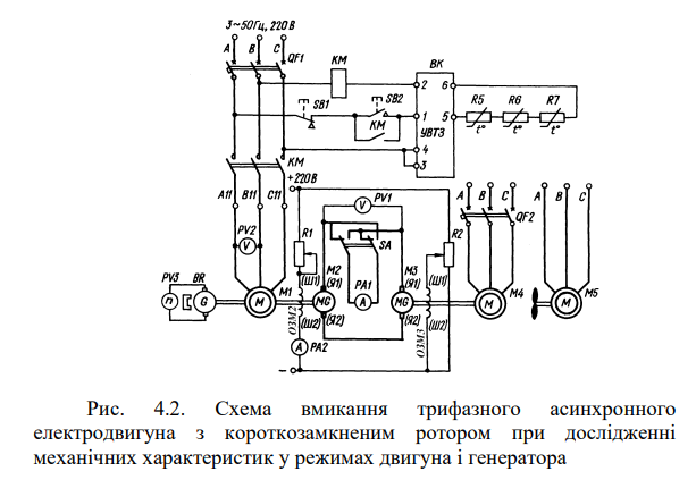

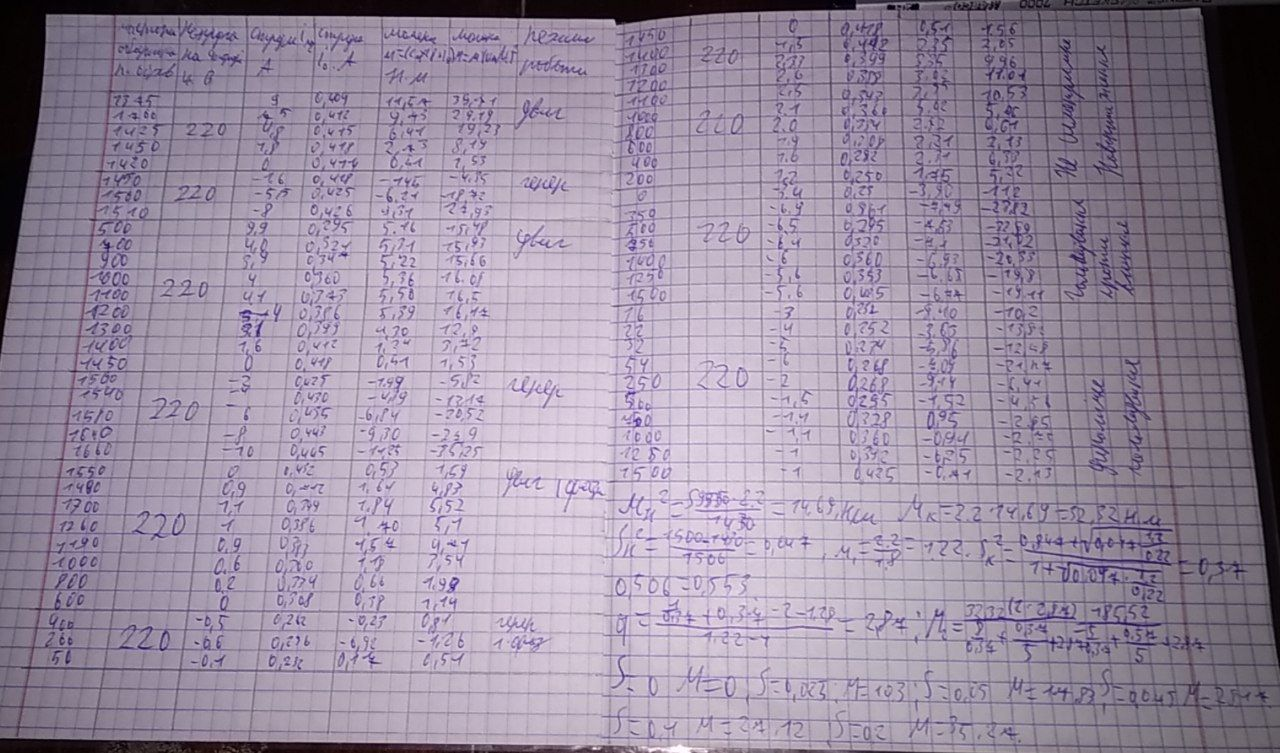

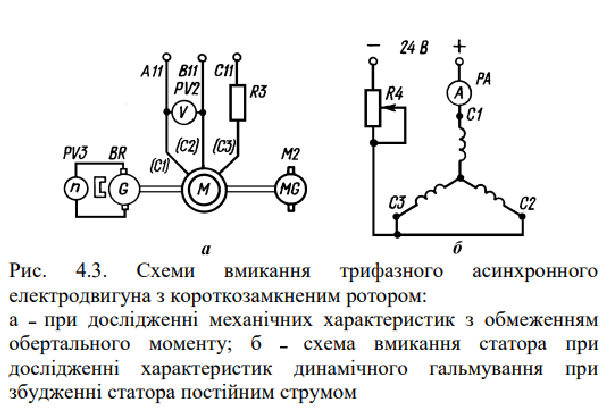

8. Дослідити механічну характеристику n = j(М) двигуна в режимі динамічного гальмування при збудженні статорної обмотки постійним струмом (з’єднання статорної обмотки див. на рис. 4.3, б), І_З = (3 ¸ 4) А, 0 < n < n_c.

9. За результатами досліджень і розрахунків побудувати графічні залежності n = j(М) та оформити звіт. Проаналізувати результати розрахунків і досліджень.

10. Оформити звіт про виконану роботу.

Висновок:

Я дослідив механічні характеристики трифазного асинхронного електродвигуна з короткозамкненим ротором
