.odtЛабораторна робота №6.
"Дослідження пристроїв автоматичного перемикання на резерв (АВР)"
Мета:
1. Вивчити будову, принцип роботи та особливості монтажу пристроїв автоматичного перемикання на резерв АВР;
2. Дослідити роботу пристрою автоматичного перемикання на резерв АВР;
3. Вивчити будову, принцип роботи та особливості монтажу блоків керування автоматичним включенням резерву БУАВР.
ЗАГАЛЬНІ ТЕОРЕТИЧНІ ВІДОМОСТІ

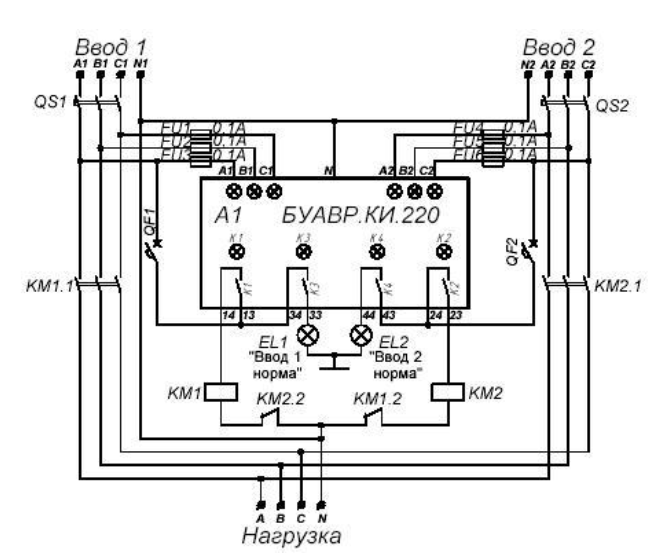

БУАВР.КИ.220 призначений для управління автоматичним переходом від основного джерела живлення на резервне і назад при неприпустимих відхиленнях напруги в фазах, асиметрії або перекосі фаз, зміні порядку чергування фаз, обривах однієї або декількох фаз в «основній» або «резервній» мережах.
БУАВР може застосовуватися в мережах електропостачання в складі пристроїв:
- автоматичного ввімкнення резерву (АВР);
- аварійного ввімкнення резерву.
БУАВР призначений для експлуатації у вибухобезпечному середовищі, що не містить газів і парів в концентраціях руйнуючих метал і ізоляцію, без насиченої водяної пари і струмопровідного пилу.
Основні технічні дані і характеристики БУАВР.КИ.220
1. Схема підключення контрольованого кола: 3 фази з нейтраллю. 2. Номінальна контрольована фазна напруга, залежновід виконання, Uном, В 220; 127; 100 3. Максимальна фазна напруга, Uмакс, В 265 4. Частота струму в мережі, Гц 48 - 62 5. Живлення БУАВР:
- від контрольованої мережі при наявності напруги на одній з фаз будь-якого вводу величиною (85 ... 265) В; - для виконання БУАВР.КІ.х.х.12 / 24 передбачена можливість підключення зовнішнього джерела оперативного живлення + (7,8 ... 30) В постійного струму, що забезпечує нормальне функціонування БУАВР при повному зникненні напруги на основному і резервному вводах; - для виконання БУАВР.КІ.х.х.220 передбачена можливість підключення зовнішнього джерела оперативного живлення 85 ... 265В змінного струму або 100 ... 350В постійного струму, що забезпечує нормальне функціонування БУАВР при повному зникненні напруги на основному і резервному вводах. 6. Сумарна потужність, споживана БУАВР по колах А1, В1, С1, А2, В2, С2 або по колу оперативного живлення 220В, Вт, не більше 4.
7.Струм, споживаний БУАВР.КІ.х.х.12 / 24 по колу +12/24 В - не більше, мА 200 8. Час первинної готовності після подачі живлення, не більше, с 1,5 9. БУАВР призначений для безперервної роботи. Після випадкових перерв в електроживленні БУАВР автоматично відновлює свою працездатність. 10. Функції контролю: - контроль зникнення фаз; - контроль мінімального і максимального напруження в фазах; - контроль послідовності фаз; - контроль перекосу фаз. 11. Перемикання режимів роботи проводиться за допомогою 10- позиційного перемикача, що знаходиться на передній панелі. 12. Режими роботи БУАВР: - автоматичний режим, ввід 1 основний; - автоматичний режим, ввід 2 основний; - автоматичний режим, без пріоритету вводів; - робота від вводу 1; - робота від вводу 2; - відключення виходу. 13. Встановлення уставок проводиться за допомогою 6-ти перемикачів на передній панелі. 14. Діапазони регулювання уставок по напрузі вимкнення: • від вводу1 при зниженні напруги в фазі, Uмін – (65-98)% Uном; • від вводу 2 при зниженні напруги в фазі, Uмін2 – (65-98)% Uном; • від вводу 1, вводу 2 при підвищенні напруги в фазах, Uмакс – (102- 135)% Uном. 15. Діапазони регулювання уставок витримки часу:
затримка вимкнення, перед відключенням від основного вводу при відхиленні параметрів мережі на даному вводі за допустимі межі, t зад.откл. – (0,1-30) с; часу відновлення, після відновлення напруги на основному вводі, перед відключенням резервного вводу, t восст. – (0,1-300) с; затримки увімкнення, після відключення від основного (резервного) вводу перед перемиканням на резервний (основний), t зад.вкл. – (0,1-300) с. 16. Час відключення навантаження при зміні чергування фаз – (0,3±0,05) с+ 17. Час затримки індикації стану вводів: при виході параметрів мережі за допустимі межі: t зад.откл., але не більше – (0,3 ± 0,05) с при зміні чергування фаз – (0,3 ± 0,05) с після відновлення напруги на вводі t восст, але не більше – (0,3 ± 0,05) с. 18. Допустимий перекіс фазних напруг при включеній функції контролю перекосу фаз (встановлена перемичка J3) – 30%. 19. Гістерезис по напрузі при поверненні – 5 ± 2В. 20. БУАВР забезпечує індикацію на світлодіодах: - режимів роботи; - значень напруги в кожній фазі, Uф: відсутність напруги (Uф <36В); напруга менше мінімально допустимого (36В <Uф <Uмін); напруга в нормі (Uмін <Uф <Uмакс); напруга більше максимально допустимого (Uф> Uмакс). - стану входів; - стану виходів; - сигналів керування;
21. Вихідні сигнали БУАВР формуються виконавчими реле К1 ... К4. Виконавчі реле призначені для керування магнітними пускачами (автоматичними вимикачами), сигналізації про стан напруги на вводах і мають нормально розімкнуті(замикаючі) контакти. 22. Вхідні сигнали: • «Дистанционное управление»; • «Дистанционное управление»; • «Ввод1/2» • «Блокирование ввода 1» • «Блокирование ввода 2» 23. Перемички «J1» і «J2» у виконанні БУАВР.КІ повинні бути встановлені. 24. Перемичка «J3» включає функцію контролю перекосу фаз. 25. Середня основна похибка вимірювання напруги в фазах ± 1,5% 26. Середня основна похибка витримки тимчасових інтервалів ± 0,02с 27. Механічний комутаційний ресурс вихідних контактів: 107 28. Комутаційний ресурс для навантаження 6А, 250V АС, cosφ> 0.95: 105 29. Комутаційний ресурс для навантаження 1,5А, 250V АС, cosφ> 0.5: 105 30. Максимальна напруга змінного струму, що комутується вихідними контактами: 250В 31. БУАВР виготовляється в пластмасовому корпусі для монтажу на DIN-рейку шириною 35мм. 32. Підключення проводів за допомогою клемників, переріз підвідних проводів 0,5-1,5 мм2. 33. Стійкість до механічних зовнішніх чинників - за ГОСТ 17516.1, група М6.
34. Допустима вібрація: діапазон частот від 1 до 35 Гц з прискоренням не більше 4м / с2. 35. Стійкість до кліматичних зовнішніх факторів - за ГОСТ 15150. Виконання У, категорія розміщення 2. 36. Ступінь захисту за ГОСТ 14255: по корпусу - IP40; по клемниках - IP00. 37. Ступінь жорсткості за стійкістю до наносекундних імпульсних завад за ГОСТ Р 51317.4.4, до мікросекундних імпульсних завад великої енергії за ГОСТ Р 51317.4.5, до динамічних змін напруги в мережі живлення за ГОСТ Р 51317.4.11, до загасаючих коливальних завад за ГОСТ Р 51317.4.12 3 38. Діапазон робочих температур – від мінус 25 до плюс 55°С. 39. Діапазон температур зберігання – від мінус 40 до плюс 55°С. 40. Термін експлуатації, не менше 10 років. 41. Габаритні розміри (довжина х ширина х висота), мм – 105х 85 х70 42. Маса, не більше 0,5 кг.
Висновок
Я вивчив будову, принцип роботи та особливості монтажу пристроїв автоматичного перемикання на резерв АВР.
Контрольні запитання:
Яке призначення блоку БУАВР.КИ.220?
Призначення для управління автоматичним переходом від основного джерела живлення на резервне і назад при неприпустимих відхиленнях напруги.
