Лабораторна робота №5.

"Розподільчий пристрій типу SYStem6-R"

Мета:

1. Засвоїти перелік операцій приймально-здавальних випробувань розподільчих пристроїв.

2. Засвоїти перелік операцій профілактичних випробувань розподільчих пристроїв.

ЗАГАЛЬНІ ТЕОРЕТИЧНІ ВІДОМОСТІ

Розподільчий пристрій (РУ) типу SYStem6-R1 являє собою стандартизовану модульну компактну комірку закритого типу (LSC2A-PI) виробництва компанії SAREL S.R.L. (Італія). Складні конфігурації розподільчих пристроїв можуть бути реалізовані з використанням стандартних модульних комірок.

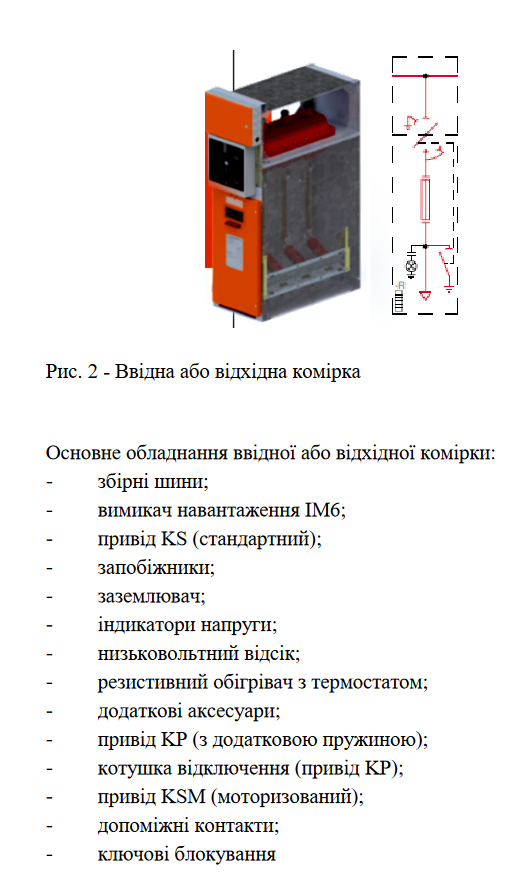

Комірки SYStem6-R (рис.1) оснащені елегазовими (SF6) вимикачами навантаження і вакуумними силовими вимикачами.

Лицьова панель кожної комірки забезпечена мнемосхемою головних кіл для легкої візуальної ідентифікації стану комірки, а також всіма необхідними механічними і / або електричними блокуваннями для забезпечення максимальної безпеки персоналу.

SYStem6-R застосовується в схемах вторинного розподілу електроенергії напругою 12-36 кВ. Зокрема, вони можуть бути використані для захисту ліній електропередавання і управління ними, на розподільчих пунктах і трансформаторних підстанціях, на ТЕЦ, фотоелектричних станціях і т.д.

Вимикач навантаження

Вимикач навантаження типу IM6, з литою оболонкою, заповнений гексафторидом сірки (газ SF6), як діелектричним середовищем із властивістю переривання дуги.

Його положення створює розділ між відсіком збірних шин і відсіком основного обладнання. Вимикач може перебувати в одному з трьох положень: увімкнений, вимкнений і заземлений; система блокувань запобігає неправильним діям оператора.

Трансформатори струму / напруги

Трансформатори струму / напруги мають одну первинну обмотку і одну або дві вторинні обмотки, залежно від вимог застосування. Характеристики відповідно до стандартів МЕК 60044-1 / 2.

Заземлювач

Заземлювач механічно зблокований з вимикачем навантаження.

Він забезпечує заземлення вхідного / відхідного кабелю і забезпечує повністю безпечний доступ у відсік основного обладнання, за допомогою деблокування дверей комірки.

Відсік основного обладнання

Усередині відсіку розташовані: автоматичний вимикач, вимірювальні трансформатори, заземлювач та інше обладнання, а також кабелі середньої напруги для підключення зовнішнього обладнання.

Механічні і ключові блокування забезпечують доступ у відсік тільки після завершення всіх необхідних маневрів безпеки

Вакуумний вимикач

Вакуумні вимикачі середньої напруги типу WL випускаються з використанням технології окремих полюсів.

Кожен полюс містить вакуумну камеру, яка, завдяки спеціальному процесу виробництва, включена в корпус полюсу на стадії його формування, що сприяє підвищенню діелектричної міцності полюсів.

Технічні характеристики вимикачів навантаження серії IM6

Висновок:

Я засвоїв перелік операцій приймально-здавальних випробувань розподільчих пристроїв.

Контрольні запитання:

1. Яке призначення розподільчих пристроїв у системі централізованого електропостачання?

Розподільчий пристрій застосовується в схемах вторинного розподілу електроенергії напругою 12-36кв, можуть бути використані для захисту ліній електропередачі і управління ними.
